제품 상세 정보:
결제 및 배송 조건:
|

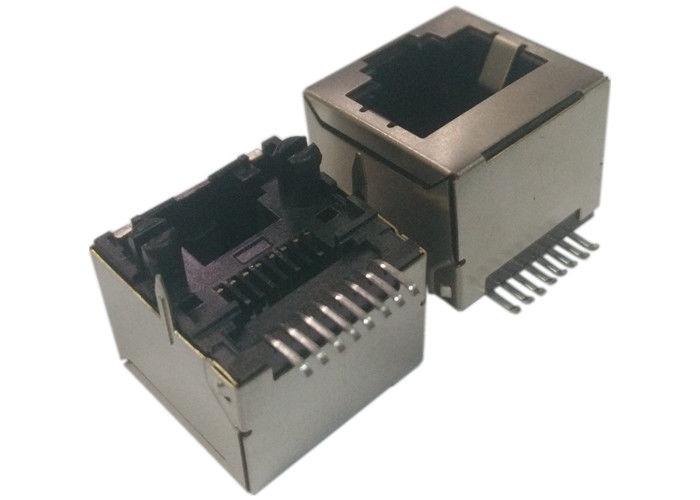

| 명세서: | LPJE660DNL | 상응 하는: | LPJE660DNL |
|---|---|---|---|
| 장착: | 수직 SMD | 응용 프로그램: | Cat5 |
| 종료: | 땜납 | Led: | 없음 |
| 하이라이트: | 겹쳐 쌓인 RJ45 연결관,다 항구 연결관 |
||
1. 물자:
- 고열 유숙. 열가소성 - LCP, 색깔: 테이블, UL94V-0를 보십시오.
맨끝 -로 도금되는 0.30 두꺼운 PHOS 청동색
땜납 지역에 있는 2.03µm 최소한도 두꺼운 광택이 없는 주석.
지방화된 판 지역에서 금 (테이블을 보십시오) 넘어서
1.27µm 최소한도 두꺼운 니켈.
방패 - (테이블을 보십시오) 2.03µm-3.81µm에 0.196 THK 금관 악기 PREPLATED
0.76µm-2.03µm 니켈 이상 두꺼운 광택이 없는 주석
선택을 가진 UNDERPLATE, 또는 0.76-2.03µm 니켈
주석에 의하여 도금되는 땜납 탭
2. 잭 구멍은 FCC 규칙에 따릅니다
규칙은 68의 SUBPART F.를 분해합니다.
건의된 패널 오프닝 차원. 보십시오
패널 간격을 위한 신청 SPEC. 114-2154
그리고 위치 권고
연결관의 정상 사이 건의된 정리
그리고 상위 패널 오프닝
포장하는: 소형 테이프 & 권선 (EIA 481 명세 당)
소형 테이프 폭 - 44mm
소형 피치 - 24mm
소형 깊이 - 16.7mm
명확한 덮개 테이프, PSA
명확한 덮개 테이프 트레일러 - 1220mm, 권선 허브에 감싸
플라스틱 권선 - 381mm 직경
제품 양 - 권선 당 200 조각
추천된 PCB 배치를 가진 영 삽입 힘 포스트
고객이 설치하는 자료.
연결관은 패널 배기판을 통해서 것과 같이 있어야 합니다
스트레인 릴리프를 위한 모듈라 잭의 지원 정상에 보여주는.
대략 보이는 것과 같이 찾아내는 제조 날짜 부호.
첫번째 2개의 손가락은 년, 두번째 손가락 2개입니다 일 주입니다,
마지막 손가락은 요일입니다
