> 상품 > 이더넷 마그네틱 변압기 > HN4821CG 기가비트 랜 고립 변압기 여과기 자석 LP5014NL

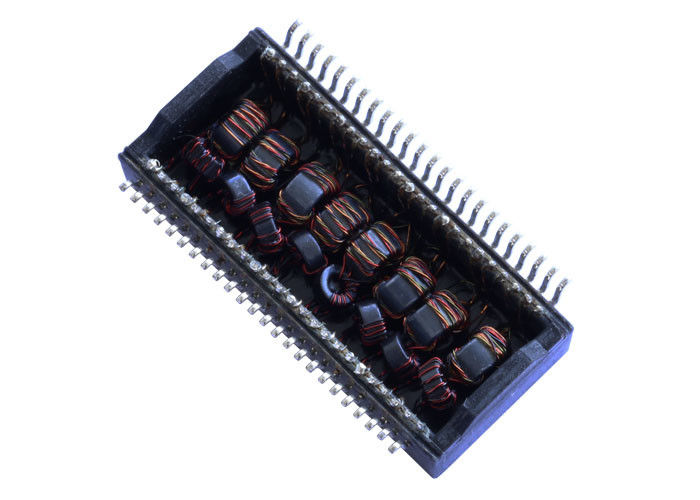

HN4821CG 기가비트 랜 고립 변압기 여과기 자석 LP5014NL

제품 상세정보

원래 장소: 광동, 중국

브랜드 이름: LINK-PP

인증: UL,RoHS,Reach,ISO

모델 번호: H5014NL

지불과 운송 용어

최소 주문 수량: 400/2000/10K/25K

가격: $0.06-$3.2

포장 세부 사항: T&R

배달 시간: 주식

지불 조건: TT,NET30/60/90 일

공급 능력: 3KK/Month

최상의 가격을 얻으세요
하이라이트:

이더네트 고립 변압기

,

네트워크 변압기

부품 번호:
H5014NL
속도:
기가비트
항구의 수:
이중의
응용 프로그램:
랜 이더네트
꾸러미:
smd
온도:
-40 +85℃에
Archivi disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
부품 번호:
H5014NL
속도:
기가비트
항구의 수:
이중의
응용 프로그램:
랜 이더네트
꾸러미:
smd
온도:
-40 +85℃에
Archivi disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
HN4821CG 기가비트 랜 고립 변압기 여과기 자석 LP5014NL
H5014NL 기가비트는 랜 변압기/여과기 자석 단위 LP5014NL를 고립시켰습니다

빠른 세부사항

1.Single 항구 랜 변압기

2.ColiStructure: 토로이드

3.100base-t 변압기

4.SMD의 24의 핀
10 / 100/1000BASE-TX 48의 핀을 가진 듀얼포트 랜 변압기



묘사:

듀얼포트 기가비트 이더네트 자기학 변압기

, 1000 BASE-T 랜 자석 변압기 듀얼포트, SMD, Rohs
LINK-PP 부품 번호 LP5014NL
속도 1000BASE-T
항구의 수 이중
신청 - 랜 이더네트 (비 PoE)
포장 SMD
온도 0℃에 + 70℃
AutomDX 그렇습니다
코멘트 NL 버전과 같
윤곽 RX T, C, S
윤곽 TX T, C, S
건축 열린 구조
항구 당 핵심 16
포장 고도 (인치) 0.276
포장 고도 (mm) 7.00
포장 길이 (인치) 1.102
포장 길이 (mm) 28.00
포장 폭 (인치) 0.638
포장 폭 (mm) 16.20
회전 비율 RX 1CT: 1CT
회전 비율 TX 1CT: 1CT



전기 명세 (25):

1. 회전 Ratio50KHz, 0.5V

      칩 측: 선 side=1CT: 1CT+_2%

2. 유도자 (Ls) 100KHz, 0.1V의 12mA DC 편견:

칩 측: 350uH 분

3. 삽입 Loss1-100MHz: 최대 -1.4dB

4. 반환 Loss1-30MHz: -16dB 분

            40MHz: -14.4dB 분

            50MHz: -13.1dB 분

            60-80MHz: -12dB 분

            100MHz: -10dB 분

5. 일반 형태 거절에 미분:

            30MHz: -45dB 분

            60MHz: -40dB 분

            100MHz: -35dB 분

6. Crosstalk30MHz: -40dB 분

            60MHz: -35dB 분

            100MHz: -30dB 분

7. 안녕 남비: 1500Vrms 분



신청:

PC 카드 허브와 같은 네트워킹 그리고 통신 장비를 위해 사용하는, 스위치, 대패, PC Mainboard, SDH, PDH의 IP 전화, xDSL 전산 통신기



직업적인 증명서:
● ISO 9001:2008
● UL 증명서
● 도달 Cetitifaction
● RoHS 수락
● 능동태 환경 정책



랜 제품 가이드 서버:

기준 평면을 층을 이루는 ●는 적당합니다. 포좌/아날로그 배경에 연결관/분리된 단위 지상 핀을 만약에 가능하다면 수송하십시오.

●는 PHY에서 짧은 연결관/분리된 단위에 신호 자취를 되도록 지킵니다. 자취가 3-4 인치를 초과하는 경우에, 회선 임피던스 불균형 세심한 주의를 주의하십시오.

케이블 측 CTs를 종결하는 BST (지상에 놓이는 포좌에 75Ω 저항기 그리고 고전압 모자)를 사용하여 ●는 (대부분의 연결관 해결책에서 포함되는) 최대 EMI 성과를 위해 적당합니다.

●는 더 배치를 위한 PHY 제조자의 신청 주를 따릅니다.



H5014NL 기가비트는 랜 변압기/여과기 자석 단위 LP5014NL를 고립시켰습니다
