제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 749013010
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세: |
749013010 |
부품 번호: |
LP2019ANL |
공용영역: |
10/100Mbps 힘 |
가족: |
통신 변압기 |
핀: |
16pins |
표본: |
자유로운 유효한 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세: |
749013010 |
부품 번호: |
LP2019ANL |
공용영역: |
10/100Mbps 힘 |
가족: |
통신 변압기 |
핀: |
16pins |
표본: |
자유로운 유효한 |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

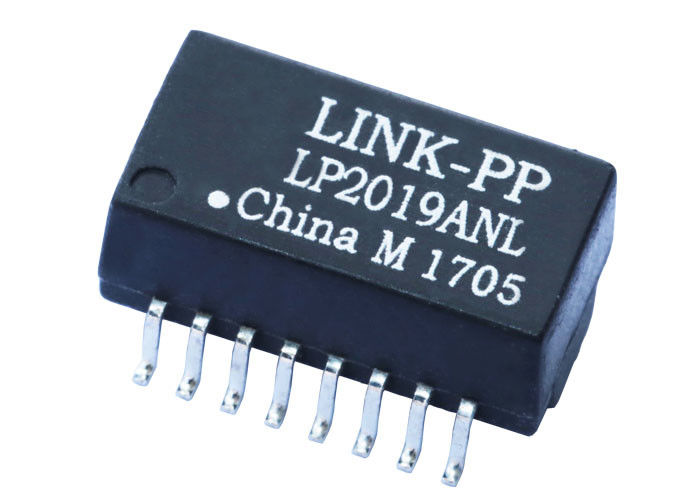

| LINK-PP LP2019ANL 100% 십자가 749013010 | |
| LINK-PP 부품 번호 | LP2019ANL |
| 맥박 부품 번호 | 749013010 |
| 속도 | 10/100BASE-T |
| 항구의 수 | 단 하나 |
| 신청 - 랜 | 이더네트 (PoE) |
| 포장 | SMD |
| 온도 | -40℃에 +85℃ |
| AutomDX | 그렇습니다 |
| 코멘트 | NL 버전과 같 |
| 윤곽 RX | T, C, S |
| 윤곽 TX | T, C, S |
| 건축 | 열린 구조 |
| 항구 당 핵심 | 4 |
| 포장 고도 (인치) | 0.244 |
| 포장 고도 (mm) | 6.20 |
| 포장 길이 (인치) | 0.50 |
| 포장 길이 (mm) | 12.70 |
| 포장 폭 (인치) | 0.402 |
| 포장 폭 (mm) | 10.20 |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
전기 명세 @25℃
1.Turns 비율:
TX=1CT: 1CT RX=1CT: 1CT
2.Insertion 손실:
0.1-100MHz: - 1.0dB MAX
3.Return 손실:
0.1-30MHz: - 18dB 분
30-60MHz: -13dB 분
60-80MHz: - 12dB 분
4.Crosstalk:
0.1-100MHz: - 35dB 분
5.DCMR:
30MHz: - 42dB 분
60MHz: - 36dB 분
100MHz: - 33dB 분
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH 분 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0.9 옴 MAX
9.LK:
1-3 (동점: 16+14): 0.5uH MAX 100KHz 0.1V
6-8 (동점: 11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF MAX 100KHz 0.1V
(6-8), (11-9): 28pF MAX 100KHz 0.1V
11.Isolation 전압: 1500Vrms
12.Operating 온도: -40℃~+85℃.
주:
SOHO (ADSL와 같은 지원 애플리케이션에 1.Designed
전산 통신기), 랜에 어미판 (LOM), 허브 및 스위치.
이더네트 (PoE) 자기학에 2.Power
3.PoE 신청 현재 기능: 350mA.
4.With 각종 회전 비율.
255± 5℃를 평가하는 5.RoHS “NL” 첨단 땜납.
