제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

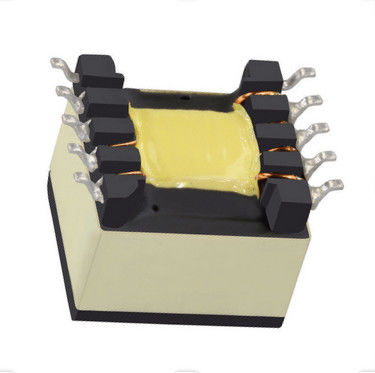

모델 번호: POE51Q-48ED
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
상술: |
POE51Q-48ED |
힘: |
51W |
0A에 있는 인덕턴스: |
22.2@±10% |
허용한도: |
10% |
이스아트: |
4.7A |
누설 인덕턴스 최대: |
0.1μH |
고립 전압: |
48V, 0.97A |
이차 산출: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20Years 이상 |
상술: |
POE51Q-48ED |
힘: |
51W |
0A에 있는 인덕턴스: |
22.2@±10% |
허용한도: |
10% |
이스아트: |
4.7A |
누설 인덕턴스 최대: |
0.1μH |
고립 전압: |
48V, 0.97A |
이차 산출: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20Years 이상 |
| 명세서 | 힘 (여) | 0A에서 인덕턴스(μH) | 용인(%) | 이사트(NS) | 최대 DCR (mΩ) | ||
| 프리 | 비서 | 보조 | |||||
| POE51Q-48ED | 51 | 22.2@±10% | 10 | 4.7 | 34 | 266 | 85 |
| 누출 인덕턴스 최대 (μH) |
회전율 | 격리 전압 (Vrms) |
중고등 학년 산출 (V, A) |
| Pri : 초 : Aux | |||
| 0.1 | 1:02:01 | 1500 | 48V, 0.97A |
• 최대 51W의 플라이백 DC/DC PoE PD 전력 컨버터용으로 개발됨
• 향후 IEEE802.3bt 표준을 충족하도록 설계되었으며 36 – 57V 입력으로 작동
• 1500Vrms, 1차 및 보조에서 2차 사이의 1분 절연(하이팟).
• 스마트 빌딩 및 IoT를 포함한 고전력 PoE 애플리케이션을 위한 완벽한 솔루션
• AEC-Q200 1등급(–40°C ~ +125°C)
핵심 재료 페라이트
환경RoHS 준수, 할로겐 프리
종료주석-은-구리 위 주석 위 니켈 위 인청동
무게 6.5 – 8g
주위 온도-40°C ~ +125°C
최대 부품 온도+165°C(주변 온도 + 온도 상승)
보관 온도 요소: -40°C ~ +165°C
테이프 및 릴 포장: -40°C ~ +80°C
납땜 열에 대한 내성 +260°C에서 최대 3번의 40초 리플로우, 사이클 사이에 부품을 실온으로 냉각
수분 감도 수준(MSL) 1(<30°C / 상대 습도 85%에서 바닥 수명 무제한)
FIT(Failures in Time)/MTBF(Mean Time Between Failures)
10억 시간당 38/26,315,789시간, Telcordia SR-332에 따라 계산됨
1. 포장: D= 13″ 기계 준비 릴.EIA-481 양각 플라스틱 테이프(전체 릴당 150개 부품).
전체 릴보다 적은 수량 사용 가능: 테이프(기계 준비가 아님) 또는 리더와 트레일러($25 청구).
2. 인덕턴스는 1차측이며 250kHz, 0.5Vrms, 0Adc에서 측정됩니다.
삼. 누설 인덕턴스는 2차 및 보조 권선이 단락된 1차에 대한 것입니다.
4. 25°C에서 DC 전류는 전류가 없는 값에서 <15%(POExx51Q) 및 <15%(POExx40Q)의 인덕턴스 강하를 유발합니다.
5.출력은 보조용입니다.보조 권선의 출력은 12V, 30mA입니다.
6.25°C에서 전기 사양.납땜하기 전에 Doc 362 "표면 실장 부품 납땜"을 참조하십시오.
