제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

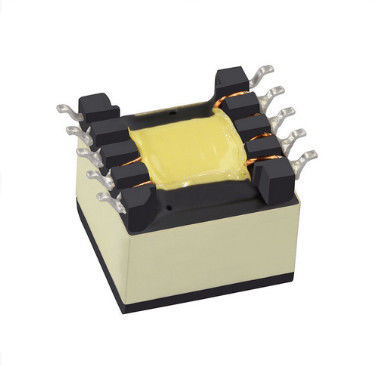

모델 번호: POE21PR-33ED
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
상술: |
POE21PR-33ED |
힘: |
21W |
0A에 있는 인덕턴스: |
21 |
허용한도: |
10% |
이스아트: |
6.2A |
누설 인덕턴스 최대: |
0.3μH |
고립 전압: |
3.3V, 3.2A |
이차 산출: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20Years 이상 |
상술: |
POE21PR-33ED |
힘: |
21W |
0A에 있는 인덕턴스: |
21 |
허용한도: |
10% |
이스아트: |
6.2A |
누설 인덕턴스 최대: |
0.3μH |
고립 전압: |
3.3V, 3.2A |
이차 산출: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수 |
수명: |
20Years 이상 |
| 명세서 | 힘 (여) | 0A에서 인덕턴스(μH) | 용인(%) | 이사트(NS) | 최대 DCR (mΩ) | |||
| 프리 | 1초 | 2초 | 보조 | |||||
| POE21PR-33ED | 21 | 21 | 10 | 6.2 | 31 | 10 | 10 | 80 |
| 누출 인덕턴스 최대 (μH) |
회전율 | 격리 전압 (Vrms) |
중고등 학년 산출 (V, A) |
| Pri : Sec1 : Sec2: Aux | |||
| 0.3 | 1 : 0.231 : 0.231 : 0.692 | 1500 | 3.3V, 3.2A |
• 최대 72와트의 PoE용 플라이백 및 순방향 변압기
• 9 – 57V 입력으로 작동(POE21, 22, 24, 33, 35 및 38)
• 33 – 57V 입력으로 작동(POE23, 30, 36, 53, 70 및 72)
• 1분 절연(hipot): pri 및 aux에서 각각 1500Vrms
비서;pri에서 aux까지 500Vrms;2차 2차 간 500Vrms
• 이중 출력은 하나의 더 높은 전력 출력으로 구성할 수 있습니다.
• AEC-Q200 1등급(–40°C ~ +125°C)
핵심 재료 페라이트
환경RoHS 준수, 할로겐 프리
종료주석-은-구리 위 주석 위 니켈 위 인청동
무게 7.1 – 7.9g
주위 온도-40°C ~ +125°C
최대 부품 온도+165°C(주변 온도 + 온도 상승)
보관 온도 요소: -40°C ~ +165°C
테이프 및 릴 포장: -40°C ~ +80°C
납땜 열에 대한 내성 +260°C에서 최대 3번의 40초 리플로우, 사이클 사이에 부품을 실온으로 냉각
수분 감도 수준(MSL) 1(<30°C / 상대 습도 85%에서 바닥 수명 무제한)
FIT(Failures in Time)/MTBF(Mean Time Between Failures)
10억 시간당 38/26,315,789시간, Telcordia SR-332에 따라 계산됨
1. 포장: D = 13″ 기계 준비 릴.EIA-481 양각 플라스틱
테이프(전체 릴당 150개 부품).미만 수량
전체 릴 사용 가능: 테이프(기계 준비가 아님) 또는
리더 및 트레일러 포함($25 요금).
2.인덕턴스는 1차측이며 200kHz, 0.1Vrms, 0Adc에서 측정됩니다.
삼.다른 모든 핀과 함께 핀 1과 3 사이에서 측정된 누설 인덕턴스
핀이 단락되었습니다.
4.출력은 각 보조에 대한 것입니다.보조 권선의 출력은 10V, 50mA입니다.
5.25°C에서 280mT 및 핀 1-3의 턴 수를 기반으로 합니다.
6.25°C에서 전기 사양.
납땜하기 전에 Doc 362 "표면 실장 부품 납땜"을 참조하십시오.
