> 상품 > 포 랜 변압기 > POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기

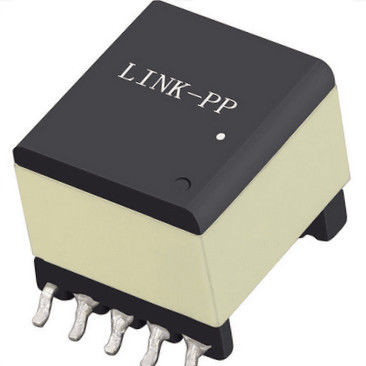

POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기

제품 상세정보

원래 장소: 광동, 중국

브랜드 이름: LINK-PP

인증: UL,RoHS,Reach,ISO

모델 번호: POE23PR-33ED

지불과 운송 용어

최소 주문 수량: 400/2000/10K/25K

가격: $0.06-$3.2

포장 세부 사항: T&R

배달 시간: 주식

지불 조건: TT,NET30/60/90 일

공급 능력: 3KK/Month

최상의 가격을 얻으세요
하이라이트:

72 와트 플라이백 및 순방향 변압기

,

ISO 전력 변압기 POE23PR-33ED

,

전력 변압기 도달 목록

상술:
POE23PR-33ED
힘:
23W
0A에 있는 인덕턴스:
54
허용한도:
10%
이스아트:
3.2A
누설 인덕턴스 최대:
0.67μH
고립 전압:
3.3V, 3.5A
이차 산출:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수
수명:
20Years 이상
상술:
POE23PR-33ED
힘:
23W
0A에 있는 인덕턴스:
54
허용한도:
10%
이스아트:
3.2A
누설 인덕턴스 최대:
0.67μH
고립 전압:
3.3V, 3.5A
이차 산출:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수
수명:
20Years 이상
POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기
POE21PR-33ED 플라이백 및 순방향 변압기

명세서 () 0A에서 인덕턴스(μH) 용인(%) 이사트(NS) 최대 DCR (mΩ)
프리 1초 2초 보조
POE23PR-33ED 23 54 10 3.2 62 6.5 6.5 58



누출
인덕턴스
최대
(μH)
회전율 격리
전압
(Vrms)
중고등 학년
산출
(V, A)
Pri : Sec1 : Sec2: Aux
0.67 1 : 0.125 : 0.125 : 0.375 1500 3.3V, 3.5A



• 최대 72와트의 PoE용 플라이백 및 순방향 변압기
• 9 – 57V 입력으로 작동(POE21, 22, 24, 33, 35 및 38)
• 33 – 57V 입력으로 작동(POE23, 30, 36, 53, 70 및 72)
• 1분 절연(hipot): pri 및 aux에서 각각 1500Vrms
비서;pri에서 aux까지 500Vrms;2차 2차 간 500Vrms
• 이중 출력은 하나의 더 높은 전력 출력으로 구성할 수 있습니다.
• AEC-Q200 1등급(–40°C ~ +125°C)



핵심 재료 페라이트

환경RoHS 준수, 할로겐 프리

종료주석-은-구리 위 주석 위 니켈 위 인청동

무게 7.1 – 7.9g

주위 온도-40°C ~ +125°C

최대 부품 온도+165°C(주변 온도 + 온도 상승)

보관 온도 요소: -40°C ~ +165°C

테이프 및 릴 포장: -40°C ~ +80°C

납땜 열에 대한 내성 +260°C에서 최대 3번의 40초 리플로우, 사이클 사이에 부품을 실온으로 냉각

수분 감도 수준(MSL) 1(<30°C / 상대 습도 85%에서 바닥 수명 무제한)

FIT(Failures in Time)/MTBF(Mean Time Between Failures)

10억 시간당 38/26,315,789시간, Telcordia SR-332에 따라 계산됨



1. 포장: D = 13″ 기계 준비 릴.EIA-481 양각 플라스틱
테이프(전체 릴당 150개 부품).미만 수량
전체 릴 사용 가능: 테이프(기계 준비가 아님) 또는
리더 및 트레일러 포함($25 요금).
2.인덕턴스는 1차측이며 200kHz, 0.1Vrms, 0Adc에서 측정됩니다.
.다른 모든 핀과 함께 핀 1과 3 사이에서 측정된 누설 인덕턴스
핀이 단락되었습니다.
4.출력은 각 보조에 대한 것입니다.보조 권선의 출력은 10V, 50mA입니다.
5.25°C에서 280mT 및 핀 1-3의 턴 수를 기반으로 합니다.
6.25°C에서 전기 사양.
납땜하기 전에 Doc 362 "표면 실장 부품 납땜"을 참조하십시오.

POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 0

POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 1

POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 2POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 3POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 4POE23PR-33ED 최대 72와트의 PoE용 플라이백 및 순방향 변압기 5

Q1: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 23년 이상 RJ45 커넥터 및 LAN 변압기를 전문으로 하는 제조업체입니다.



Q2: 샘플을 얻을 수 있습니까?
A: 예, 3-5개 무료 샘플을 테스트에 사용할 수 있습니다.작은 배치도 허용됩니다.



Q3: OEM을 사용할 수 있습니까?
A: 네.우리는 귀하의 디자인과 아이디어를 실제 제품에 넣을 수 있는 풍부한 경험과 좋은 능력을 가지고 있으며, 제품에 귀하의 브랜드를 레이저로 인쇄할 수 있습니다.



Q4: 리드 타임은 어떻습니까?
A: 우리는 고품질을 가진 아주 직업적인 팀이 있습니다, 보통 우리는 30일 안에 발송해서 좋습니다.그러나 자세한 내용은 영업 사원에게 문의하십시오. 감사합니다.
