> 상품 > 포 랜 변압기 > POE24PR-12ED 고주파 전력 변압기 할로겐 프리

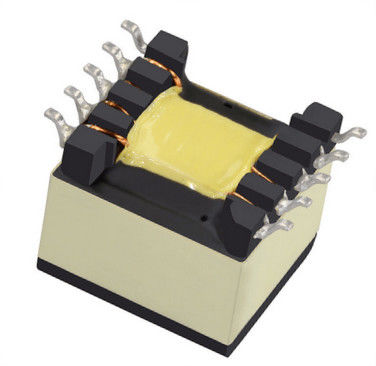

POE24PR-12ED 고주파 전력 변압기 할로겐 프리

제품 상세정보

원래 장소: 광동, 중국

브랜드 이름: LINK-PP

인증: UL,RoHS,Reach,ISO

모델 번호: POE24PR-12ED

지불과 운송 용어

최소 주문 수량: 400/2000/10K/25K

가격: $0.06-$3.2

포장 세부 사항: T&R

배달 시간: 주식

지불 조건: TT,NET30/60/90 일

공급 능력: 3KK/Month

최상의 가격을 얻으세요
하이라이트:

할로겐 프리 고주파 전력 변압기

,

페라이트 코어 고주파 절연 변압기

,

POE24PR-12ED 전력 변압기

상술:
POE24PR-12ED
힘:
24w
0A에 있는 인덕턴스:
21
허용한도:
10%
이스아트:
6.3A
누설 인덕턴스 최대:
0.15μH
고립 전압:
12V, 1.0A
이차 산출:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수
수명:
20Years 이상
상술:
POE24PR-12ED
힘:
24w
0A에 있는 인덕턴스:
21
허용한도:
10%
이스아트:
6.3A
누설 인덕턴스 최대:
0.15μH
고립 전압:
12V, 1.0A
이차 산출:
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone 포맷 / S-매개 변수
수명:
20Years 이상
POE24PR-12ED 고주파 전력 변압기 할로겐 프리
POE30PR-50ED 고주파 변압기

명세서 () 0A에서 인덕턴스(μH) 용인(%) 이사트(NS) 최대 DCR (mΩ)
프리 1초 2초 보조
POE30PR-50ED 24 21 10 6.3 31 52 52 72



누출
인덕턴스
최대
(μH)
회전율 격리
전압
(Vrms)
중고등 학년
산출
(V, A)
Pri : Sec1 : Sec2: Aux
0.15 1 : 0.750 : 0.750 : 0.667 1500 12V, 1.0A



• 최대 72와트의 PoE용 플라이백 및 순방향 변압기
• 9 – 57V 입력으로 작동(POE21, 22, 24, 33, 35 및 38)
• 33 – 57V 입력으로 작동(POE23, 30, 36, 53, 70 및 72)
• 1분 절연(hipot): pri 및 aux에서 각각 1500Vrms
비서;pri에서 aux까지 500Vrms;2차 2차 간 500Vrms
• 이중 출력은 하나의 더 높은 전력 출력으로 구성할 수 있습니다.
• AEC-Q200 1등급(–40°C ~ +125°C)



핵심 재료 페라이트

환경RoHS 준수, 할로겐 프리

종료주석-은-구리 위 주석 위 니켈 위 인청동

무게 7.1 – 7.9g

주위 온도-40°C ~ +125°C

최대 부품 온도+165°C(주변 온도 + 온도 상승)

보관 온도 요소: -40°C ~ +165°C

테이프 및 릴 포장: -40°C ~ +80°C

납땜 열에 대한 내성 +260°C에서 최대 3번의 40초 리플로우, 사이클 사이에 부품을 실온으로 냉각

수분 감도 수준(MSL) 1(<30°C / 상대 습도 85%에서 바닥 수명 무제한)

FIT(Failures in Time)/MTBF(Mean Time Between Failures)

10억 시간당 38/26,315,789시간, Telcordia SR-332에 따라 계산됨



1. 포장: D = 13″ 기계 준비 릴.EIA-481 양각 플라스틱
테이프(전체 릴당 150개 부품).미만 수량
전체 릴 사용 가능: 테이프(기계 준비가 아님) 또는
리더 및 트레일러 포함($25 요금).
2.인덕턴스는 1차측이며 200kHz, 0.1Vrms, 0Adc에서 측정됩니다.
.다른 모든 핀과 함께 핀 1과 3 사이에서 측정된 누설 인덕턴스
핀이 단락되었습니다.
4.출력은 각 보조에 대한 것입니다.보조 권선의 출력은 10V, 50mA입니다.
5.25°C에서 280mT 및 핀 1-3의 턴 수를 기반으로 합니다.
6.25°C에서 전기 사양.
납땜하기 전에 Doc 362 "표면 실장 부품 납땜"을 참조하십시오.

POE24PR-12ED 고주파 전력 변압기 할로겐 프리 0

POE24PR-12ED 고주파 전력 변압기 할로겐 프리 1
플라이백 변압기는 위험합니까?


(낮은) 주파수와 (높은) 전류 가용성으로 인해 MOT는,모든 경우에 매우 위험한... 즉, 잠재적인 쇼크, ​​심지어 감전사, 플라이백(LOPT 지점의 경우) 회로의 위험을 무시해서는 안 됩니다. 특히 공진 및/또는 전류 모드 드라이버가 사용되는 경우에 그렇습니다!

POE24PR-12ED 고주파 전력 변압기 할로겐 프리 2POE24PR-12ED 고주파 전력 변압기 할로겐 프리 3POE24PR-12ED 고주파 전력 변압기 할로겐 프리 4
