제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP1188NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.5-$1.2
포장 세부 사항: T&R
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품 번호: |
LP1188NL |
무나패트우어: |
링크-PP |
유형: |
10/100base-T 이더넷 자기학 모듈 |
패키지: |
16핀 SMD |
치수: |
L12.80mm x W8.89mm x H6.20mm |
하이팟 절연: |
1500Vrms |
호환 가능한 브랜드: |
벨퓨즈 |
데이터 속도: |
100base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LP1188NL |
무나패트우어: |
링크-PP |
유형: |
10/100base-T 이더넷 자기학 모듈 |
패키지: |
16핀 SMD |
치수: |
L12.80mm x W8.89mm x H6.20mm |
하이팟 절연: |
1500Vrms |
호환 가능한 브랜드: |
벨퓨즈 |
데이터 속도: |
100base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |

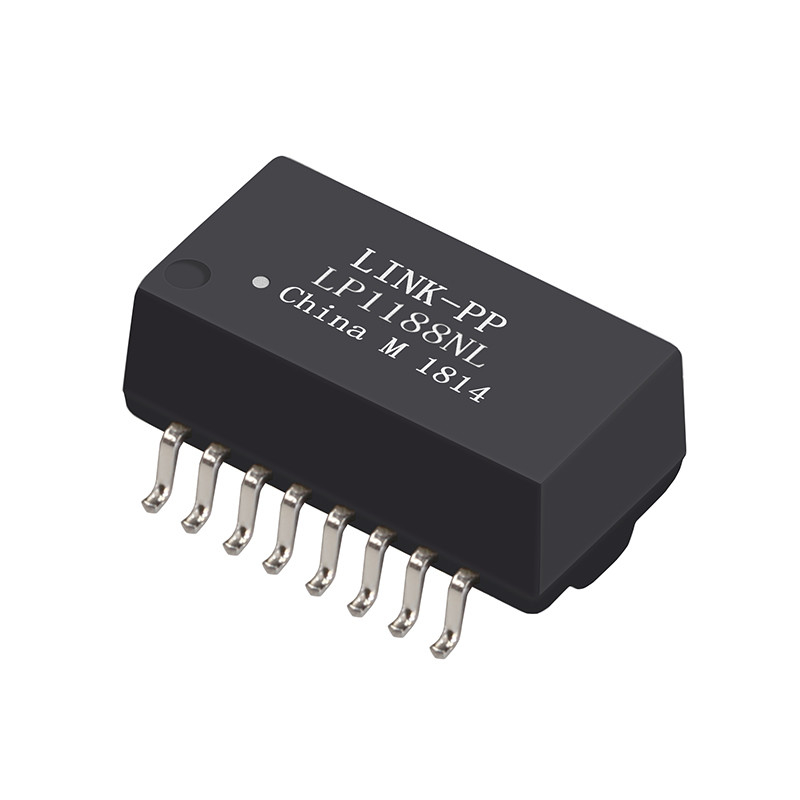

LP1188NL은 10/100 Base-T 네트워크 데이터 속도를 지원하도록 설계된 고성능 단일 포트 이더넷 자기 모듈입니다. 컴팩트한 16핀 표면 실장 (SMD) 모듈에 수납되어 이더넷 PHY와 트위스트 페어 케이블 인터페이스 간에 갈바닉 절연, 임피던스 매칭 및 신호 무결성 기능을 제공합니다. 임베디드, 산업 및 소비자 이더넷 애플리케이션에서 신뢰성을 위해 엔지니어링되었습니다.
| 항목 | 매개변수 | 일반 / 한계 |
|---|---|---|
| 1. 권선비 (±3%) | TX | 1CT : 1CT |
| RX | 1CT : 1CT | |
| 2. OCL (개방 회로 인덕턴스) | ≥ 350 µH@100 kHz, 0.1 Vrms, 8 mA DC 바이어스 | |
| 3. 삽입 손실 | 0.1–100 MHz | ≤ 1.1 dB |
| 4. 반환 손실 (dB MIN @100 Ω) | 30 MHz | ≥ 20 dB |
| 60 MHz | ≥ 14 dB | |
| 80 MHz | ≥ 11.5 dB | |
| 5. 누화 (dB MIN) | 30 MHz | ≥ 45 dB |
| 60 MHz | ≥ 40 dB | |
| 100 MHz | ≥ 35 dB | |
| 6. DCMR (dB MIN) | 30 MHz | ≥ 42 dB |
| 60 MHz | ≥ 37 dB | |
| 100 MHz | ≥ 33 dB | |
| 7. Hi-Pot | ≥ 1500 Vrms | |
| 8. 작동 온도 | -40°C ~ +85°C |
|
