제품 상세정보
원래 장소: 광둥, 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: 5-2337992-3
지불과 운송 용어
최소 주문 수량: 1pcs
가격: $0.09-$1.83
포장 세부 사항: 50 PC / 트레이
배달 시간: 5~7일
지불 조건: TT,NET30/60/90 일
공급 능력: 6000K-PCS/월

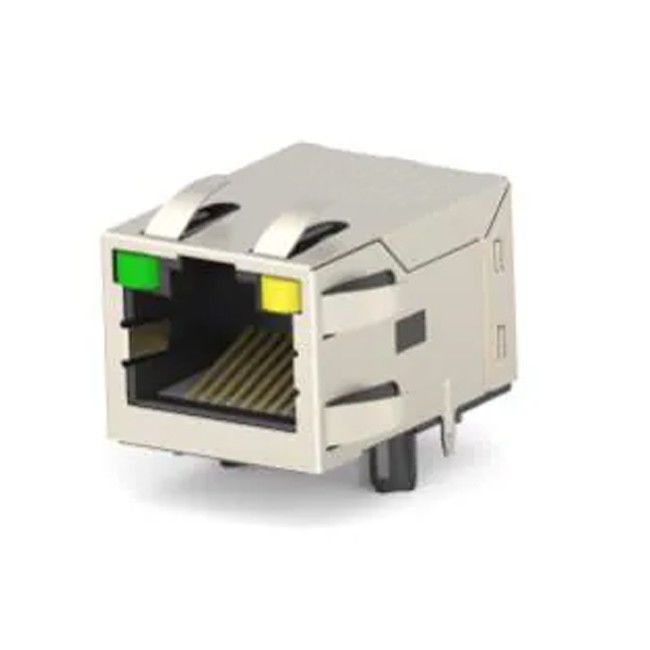

종류: |
RJ45 잭 매그 |
포트 구성: |
단일 포트 |
성별: |
피메일 잭 |
포트 구성: |
1X1 |
포트당 위치/접점 수: |
8P8C |
차폐성: |
차폐형, EMI 핑거 |
성능 카테고리: |
Cat 5 |
증가하는 방식: |
스루홀 솔더 |
탑재 각도: |
직각 |
LED L / R 색상: |
녹색 / 노랑색 |
탭 방향: |
위로 라벨을 다세요 |
적용: |
10/100 베이스-T PoE |
접촉물질: |
구리 합금 |
접착장: |
금 |
인화성 등급: |
UL 94 V-0 |
메이팅 사이클: |
750이지 사이클 |
종류: |
RJ45 잭 매그 |
포트 구성: |
단일 포트 |
성별: |
피메일 잭 |
포트 구성: |
1X1 |
포트당 위치/접점 수: |
8P8C |
차폐성: |
차폐형, EMI 핑거 |
성능 카테고리: |
Cat 5 |
증가하는 방식: |
스루홀 솔더 |
탑재 각도: |
직각 |
LED L / R 색상: |
녹색 / 노랑색 |
탭 방향: |
위로 라벨을 다세요 |
적용: |
10/100 베이스-T PoE |
접촉물질: |
구리 합금 |
접착장: |
금 |
인화성 등급: |
UL 94 V-0 |
메이팅 사이클: |
750이지 사이클 |
1연결장치 재료:
하우징: Lcp 블랙 UL94 V-0
삽입: Lcp Black Ul94 V-0
방패: 금속
방패: 니켈
연락처: 구리 합금
접촉 접착: 선택 금, 최소 0. 76hm (30 μ 인치) 접촉 영역.
미니 1. 27hm (50μInch) 니켈 이상
용접 스핀 플래팅: 3. 05hm (120μInch) 진 0over 1. 27hm (50μI Nch) 니켈 전체
보호 스핀 접착: 니켈
2. 전기 연결되지 않은 핀은 생략될 수 있습니다.
3. Rj45 구멍은 T0 FCC 규칙과 규정 부분 68에 따라
4부품은 리플로우 용접 과정에 권장됩니다. 최고 용접: 최대 온도: +260 ° C, 최대 10초
5작동 온도: T=-40°C ~ +85°C
6저장 온도: T= -40°C ~ +85°C
7다른 표시가 없는 한, 모든 차원의 허용값을 참조하십시오.
8잭 컨퍼레이션: 1 X 1
탭 방향: 위
9포장: 트레이
| 제품 시리즈 |
PoE RJ45 매그 잭 |
|---|---|
| 회전 비율 | (P1~P2):(J1~J2) = 1:1土2% @100kHz (P3~P6):(J3~J6) = 1:1士2% @100kHz |
| 1차 인덕턴스 | 350μH MIN. 100kHz0.1V 8mA DC BIAS |
| DC 저항 | 1.2 0HMS MAX |
| 삽입 손실 | 1~100MHz: -1~2dB MAX |
| 수익 손실 | 1- 30MHz:-16dB MIN 30- 60MHz:-12dB MIN 60-80MHz: 10dB MIN |
| 크로스 토크 | 1~100MHz: 27.1dB MIN |
| 일반 모드에서 일반 모드까지 | 1-100MHz: 30dB MIN |
| 격리 | PHY 선 사이드: 500VAC |
| DC 전류/전압 등급-PSE PIN | 720mA @57V (연속) |
• 산업 통신 및 이더넷
• 산업용 기계
• 산업 생산 장비
• 자동 검사 장비
장착 된 자석으로 보호 된 RJ45 잭은 구리 껍질을 갖추고 EMC (전자기 호환성) 애플리케이션에 대한 연속성을 제공합니다. 해당 보호 된 RJ45 플러그와 결합되면보호 및 지상 연속성이 달성됩니다.방패 용접 톱니가 PC 보드에 용접되면 PC 보드의 모든 지상 경로에 전기 연속성을 제공하며,방패에 패널 지상 탭은 장비 패널을 통해 모든 지상 경로에 전기 연속성을 제공합니다.
