항목: | TS6121K | 회전 비율: | 1:1 |
---|---|---|---|
OCL: | 350 | 디자인 PN: | TS6121K |
대량 생산 PN: | TS6121K => LP1193NL | 장착: | SMD/SMT |
Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet | ||
하이라이트: | 기가비트 자기학 변압기,이더네트 변압기 |

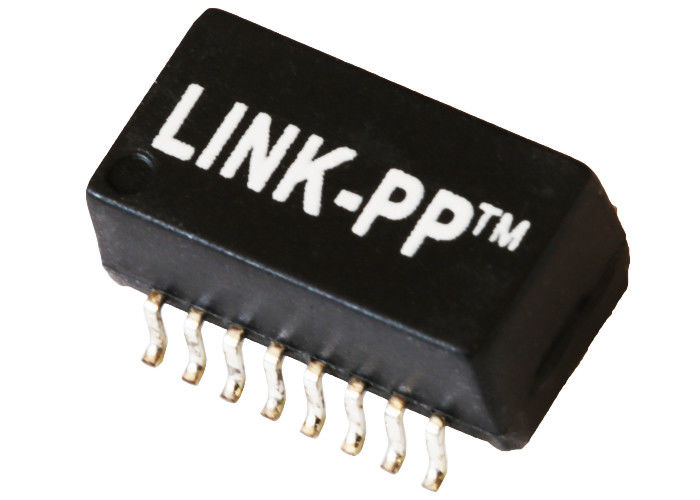

TS6121K 10/100 기초 t 맥박 변압기 자료표/명세/PDF/가격/십자가
비스듬했던 8mA를 가진 350uH OCL를 포함하여 IEEE 802.3u 요구에, 응하는 것을 디자인했습니다.
16 Pin SMD 표면 산 포장.
듀얼-채널 저가.
가동 온도: 0°C에 +70°C.
저장 온도 범위: -25℃에 +125℃.
단 하나 항구 랜 변압기
ColiStructure: 토로이드
100base-t 변압기
SMD의 16의 핀
10 / 100 BASE-TX는 16 핀 TS6121K => LP1193NL를 가진 항구 랜 변압기를 골라냅니다
묘사:
단 하나 항구 100 기초 t 이더네트 자석 변압기
신청 | 랜 이더네트 (PoE&NON PoE) |
AutomDX | 그렇습니다 |
코멘트 | RoHS 고분고분한 |
윤곽 RX | T, C |
윤곽 TX | T, C |
건축 | 이동 형 |
항구 당 핵심 | 4 |
항구의 수 | 단 하나 |
PCB | PCB 없음 |
포장 | SMT |
포장 고도 (인치) | 0.225 또는 다른 사람 |
포장 고도 (mm) | 5.715 또는 다른 사람 |
포장 길이 (인치) | 1.12 또는 다른 사람 |
포장 길이 (mm) | 28.448 또는 다른 사람 |
포장 폭 (인치) | 0.63 또는 다른 사람 |
포장 폭 (mm) | 16.002 또는 다른 사람 |
고분고분한 RoHS | YES-RoHS-6 |
속도 | 10/100/1000BASE-TX |
온도 | 0에서 70/-40에서 +85 |
회전 비율 RX | 1CT: 1CT |
회전 비율 TX | 1CT: 1CT |
주요 P/N | LP1193NL, 등 |
전기 명세 (25):
1. 회전 비율 50KHz, 0.5V
칩 측: 선 side=1CT: 1CT+_2%
2. 유도자 (Ls) 100KHz, 0.1V의 12mA DC 편견:
칩 측: 350uH 분
3. 삽입 Loss1-100MHz: 최대 -1.4dB
4. 반환 Loss1-30MHz: -16dB 분
40MHz: -14.4dB 분
50MHz: -13.1dB 분
60-80MHz: -12dB 분
100MHz: -10dB 분
5. 일반 형태 거절에 미분:
30MHz: -45dB 분
60MHz: -40dB 분
100MHz: -35dB 분
6. Crosstalk30MHz: -40dB 분
60MHz: -35dB 분
100MHz: -30dB 분
7. 안녕 남비: 1500Vrms 분
10/100대의 기초 t 맥박 변압기 TS6121K의 16 Pin SMD 표면 산 | ||||
---|---|---|---|---|
