제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: PA1736NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN: |
PA1736NL |
파워 레인지: |
95w |
높이: |
11.4 밀리미터는 한계에 이릅니다 |
발자국: |
29.2 밀리미터 Ｘ 21.8 밀리미터는 한계에 이릅니다 |
지세학: |
포워드와 플라이백 |
대량 생산: |
LP1736NL |
PN: |
PA1736NL |
파워 레인지: |
95w |
높이: |
11.4 밀리미터는 한계에 이릅니다 |
발자국: |
29.2 밀리미터 Ｘ 21.8 밀리미터는 한계에 이릅니다 |
지세학: |
포워드와 플라이백 |
대량 생산: |
LP1736NL |
| PA1736NL => LP1736NL | FLYBACK 변압기 | Flyback 발송하거든 |
|---|
주:
고주파 철사 부상 변압기
1. (온도 상승 플러스 주위) 가운데 성분의 온도는 있어야 합니다
진술된 조작 온도 범위.
2. 위 변압기 및 유도체는 맥박의 힘에 의해 시험되고 찬성되었습니다
IC 파트너는 적합한 자료표 또는 평가 널 문서에서 위치를 차지하고
이 회사에. 어느 IC 및 IC 파트너가 되는지 결정하기 위하여는 위와 일치됩니다
맥박 부품 번호는 상담합니다 맥박 웹사이트에 IC 앞뒤 참조를 만족시킵니다.
3. flyback 지세학 신청을 위해, 변압기가 보증하는 것이 필요합니다
신청에서 포화시키십시오. 최고봉 유출 조밀도 (Bpk)는 2700Gauss의 밑에 남아 있어야 합니다.
최고봉 조밀도를 산출하기 위하여는, 뒤에 오는 공식을 이용하십시오:
Bpk (가우스) = K1_Factor * (a) Ipk
4. 높은 볼트 SEC 신청에서는, 변압기의 핵심 손실을 산출하는 것이 중요합니다.
대략 변압기 핵심 손실은 다음과 같음 산출될 수 있습니다:
CoreLoss (w) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
ΔB가 다음과 같음 산출될 수 있는 곳에:
Flyback 지세학을 위해: ΔB = K1_Factor * (a)
앞으로 지세학을 위해: ΔB = K1_Factor * 볼트 µsec
5. 선택적인 테이프 & 권선 포장은 부속에 “T” 접미어를 추가해서 주문될 수 있습니다
수 (i.e PA0273NL는 PA0273NLT가 됩니다). 맥박은 업계 표준 테이프에 따릅니다
그리고 권선 명세 EIA481. 이 제품을 위한 테이프에는 그리고 권선에는 폭 (W=44mm)가 있습니다,
(Po=32mm) 깊이 (Ko=11.78mm)를 투구하십시오.
6. “NL”는 나타냅니다 RoHS 고분고분한 부품 번호를 접미사를 붙습니다. 비 NL에 의하여 접미사를 붙은 부속은 입니다
반드시 고분고분한 RoHS는, 그러나 NL와 전기로 그리고 기계적으로 동등합니다
버전. 부품 번호에는 “NL”가 없는 경우에, 그러나 RoHS 고분고분한 버전 접미사를 붙으십시오
요구되고, 가용성을 위한 맥박을 접촉합니다.
| 변압기 SMT 12Pins가 PA1736NL Flyback 변압기 고주파 철사에 의하여 상처를 입습니다 | |||
|---|---|---|---|
| PA0273NL | PA1477NL | PA1835NL | PA2291NL |
| PA0751NL | PA1558NL | PA1836NL | PA2398NL |
| PA0769NL | PA1692NL | PA1837NL | PA2041NL |
| PA1066NL | PA1735NL | PA2047NL | PB2089NL |
| PA1366NL | PA1736NL | PA2053NL | PA1736NL |

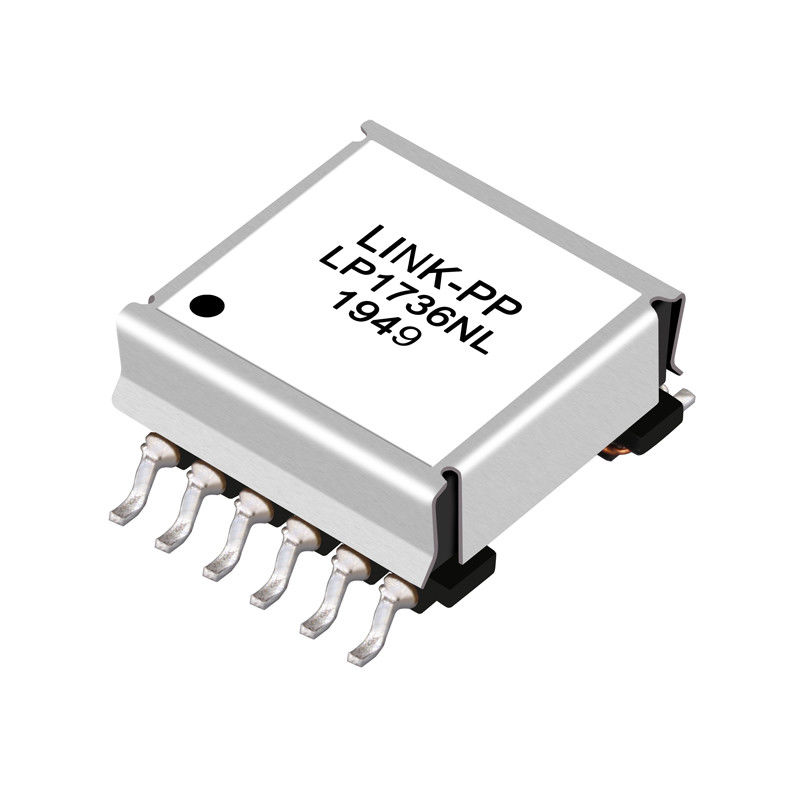

변압기 SMT 12Pins가 PA1736NL Flyback 변압기 고주파 철사에 의하여 상처를 입습니다
