제품 상세 정보:
결제 및 배송 조건:
|
품목: | TG1G-S001NZRL | 종류: | 기가비트 Rj45 변압기 |
---|---|---|---|
회전 비율: | 1CT: 1CT | 장착: | 표면 실장 |
크기/차원: | 17.7mm L x 15.8mm W | 자리가 주어지는 고도 - (최대): | 6.6mm |
Archivi disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
하이라이트: | 10/100Base-T 자기학,이더네트 변압기 |

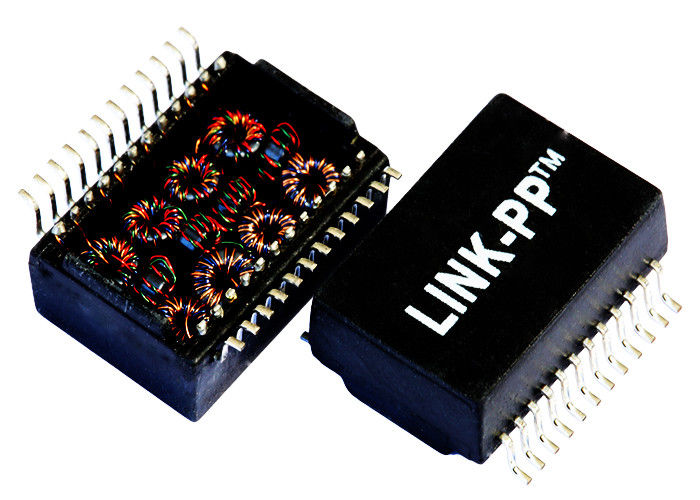

TG1G-S001NZRL => | 회전 1CT: 1CT | 기가비트 분리된 변압기 | 1000년 기초 T SMT |
기가비트 이더네트 분리된 변압기 듀얼포트 10/100BASE-TX
고분고분한 IEEE802.3ab/af, 1500Vrms 안녕 남비
특허가 주어진 열린 구조 건축
달무리 TG1G-S001NZRL 변압기 십자가
달무리 TG1G-E001NZRL 변압기 십자가
경쟁 이점
18 년간 ☛ 디자이너 그리고 제조자.
☛ 2500 일, 4개의 식물
확실히 ☛ 통행 가자미 네트워크 분석기
☛ 주식 또는 4 주.
어떤 exral 요금 없는 고객의 필수 정보에 따라 ☛ 가동 가능한 디자인.
항구의 수 | 신청 | 회전 비율 | 이더네트에 힘 |
단 하나 GE/는 FE 이중으로 합니다 | 1G 이더네트 | 1:1 | IEEE 802.3/IEEE 802.3af |
포장 | 탭 방향 | 설치 유형 | 접촉 끝 |
권선, 판지 | -- | SMT/SMD | -- |
핀 번호 | 보호 | 고립 전압 | LED 색깔 |
24의 핀 | -- | 1500년 Vrms | --- |
전기 명세 @25℃
1.Insertion 손실 (최대 dB):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2.Return 손실 (dB 최소한도 @100 옴):
0.5-40MHz: -18
40-100MHz: -12-20LOG (f/80MHz)
3.Crosstalk (dB 분):
0.3-100MHz: -33-20LOG (f/100MHz)
4.CM에 CM REJ:
0.3-100MHz: -30dB 분
5.CM에 DM REJ:
0.3-100MHz: -35dB 분
6.Turns 비율:
PRI: SEC= 1CT: 1CT ±2%P7.Inductance (100KHz/0.1V@11mA): 350uH 분
8.Balanced DC 선 현재:
지속 350mA 최대 @ 57VDC
9.Hipot: 1500Vrms/0.5mA
10.Operating 온도: -40℃~+85℃.
주:
이더네트 선택권에 힘을 가진 1.Gigabit 변압기 단위
2.Meets IEEE 802.3af speciffcation
3.For RoHS 부속은 접미어 NL를 추가합니다
260℃%%P5℃를 평가하는 4.RoHS " NL” 최고봉 땜납.
5.100% 전기 테스트
