제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 1-2301994-0
지불과 운송 용어
최소 주문 수량: 3-5개 조각 무료 샘플
가격: Negotiable
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/4 주
속도: |
1g |
차폐성: |
보호해야 합니다 |
탭 방향: |
빗장 취소 |
종류: |

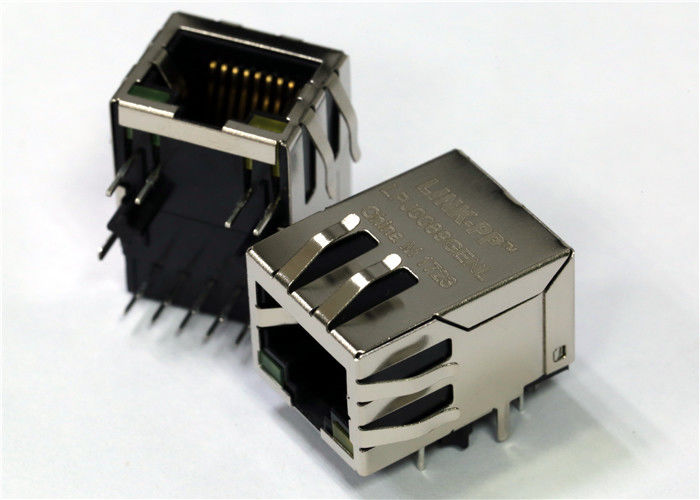

1-2301994-0 마그네틱 잭 |
지표: |
녹색/노란색 LED |
샘플: |
무료 (3-5개) |
속도: |
1g |
차폐성: |
보호해야 합니다 |
탭 방향: |
빗장 취소 |
종류: |
1-2301994-0 마그네틱 잭 |
지표: |
녹색/노란색 LED |
샘플: |
무료 (3-5개) |
| 매개 변수 | 사양 |
|---|---|
| 모듈식 커넥터 타입 | RJ45 잭 |
| 포트 구성 | 1 x 1 (항만) |
| 부하된 접촉자 / 부하된 접촉자 수 | 8P8C |
| LAN 범주 | 카트6 |
| 커넥터 장착 | 홀 마운트 를 거쳐 |
| 커넥터 방향 | 직각 |
| 보호 | 보호 |
| 자석 | 자석학 |
| LED | LED로 |
| 광관 | 라이트 파이프 없이 |
| 속도 | 1G |
| 항구 | 1 x 1 |
| 방향성 | R / A |
| 탭 | 아래로 |
| 작동 온도 범위 | -40°C ~ 85°C |
| 포장 | T&R |
| 전압 모드 | 그래요 |
| 현재 모드 | 그래요 |
주요 특징
• -40에서 연장 작동 온도°C+85까지°C
• 10 년의 최소 제품 수명 요구 사항
• 260 °C 재공류 핀 페스트 용접
• 0.76μm [30μ인치] 금 위 가 두꺼운
1,27 μm [50 μinch] 니켈
• EMI 무결성 및 신호 무결성 성능 개선
• 현재와 전압 모드 PHY 칩을 지원
• 1x1 형식 인 1x1 인 통합 자석과 함께 RJ45 잭은 많은 산업 응용 프로그램을 해결합니다.
• 융합 된 자기 는 (안고) 설계 노력 을 줄여 준다
고객이 요구하는
• 표준화 된 테이프 & 롤 또는 트레이 포장
자동화 또는 수동 조립 과정
잭 배치 노트:
RJ45 잭은 접촉 용접 톱니 및, 적용되는 경우, 보호 용접 톱니의 변형, 오염 또는 다른 손상을 피하기 위해 하우징에 의해만 다루어야 합니다.
A. 정렬
RJ45 자크는 PC 보드에 융합된 자석과 함께 평평하게 배치되어야 합니다. 연접 과정 중에 자크를 고정시킬 수 있습니다.
B. 위치
PC 보드에서 구멍을 결정 1번 접촉 톱니를 받을 것입니다, 그리고 잭을 방향 1번 용접 톱니가 구멍에 정렬되어 있습니다.그 다음 PC 보드에 앉아있을 때까지 잭의 꼭대기를 누르십시오.
