제품 상세 정보:
결제 및 배송 조건:
|
명세서: | 7490100143 | P/N: | LP1197ANL |
---|---|---|---|
이더넷: | 10/100Base-T SMD | 측정: | 13.08x14.99x3.68mm |
장착: | smd | 샘플: | 유효한 |
Archivi disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
하이라이트: | 듀얼포트 변압기,쿼드 항구 변압기 |
1. PoE 신청을 위한 10/100Base-T 변압기
2. 랜 분리된 변압기 단위
3. PCB에 androute를 두는 가장 간단한 자석 성분
4. IEEE802.3u 요구에 응하는 것을 디자인하는
5. 차원: 12.70x7.15x6.20mm
6. 문서: PDF/자료표/3D/IGS/단계 /Stp

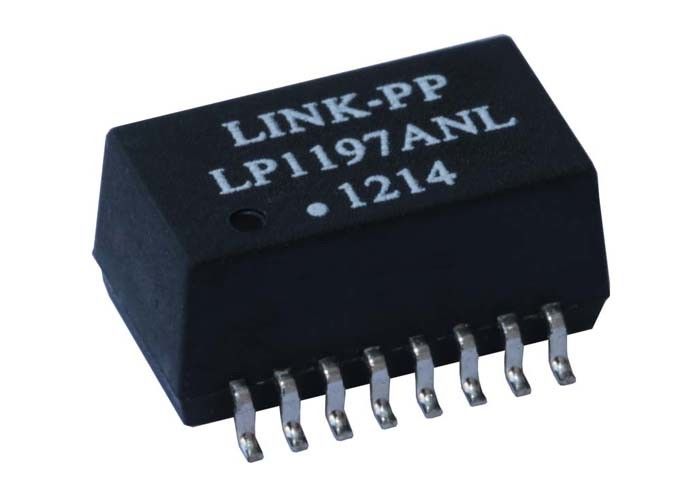

LINK-PP 부품 번호 | LP1197ANL | |
모형 디자인 | 7490100143 | |
신청 랜 | 이더네트 (비 PoE) | |
항구 당 핵심 | 2 | |
변압기 유형 | 자료 통신 변압기 | |
설치 특징 | 지상 산 | |
포장 고도 (mm) | 12.70 | |
포장 길이 (mm) | 9.30 | |
포장 폭 (mm) | 6.20 | |
신청 | 다목적 | |
속도 | 10/100 BASE-T | |
온도 | 0 70℃에 | |
회전 비율 RX | 1CT: 1CT | |
회전 비율 TX | 1CT: 1CT |
전기 명세 @25℃
1. 회전 비율
TX=1CT: 1CT RX=1CT: 1CT
2. OCL: 350uH 분
@100KHz, 100mV, 비스듬히 8mADC
3.Insertion 손실:
0.1-100MHz: - 1.2dB MAX
4.Return 손실:
1-30MHz: - 16dB 분
40MHz: - 14dB 분
50MHz: - 13dB 분
60-80MHz: - 12dB 분
5.Crosstalk:
30MHz: - 45dB TYP
60MHz: - 40dB TYP
100MHz: - 35dB TYP
일반 형태 거절에 6.Differential:
30MHz: - 43dB 분
60MHz: - 37dB 분
100MHz: - 33dB 분
7.Isolation 전압: 1500Vrms
8.Operating 온도: -40℃~85℃.
신청:
1. RAID 디스크 배열
2. CompactPCI 스위치와 PXI 스위치
3. 진공 형광성 전시
4. 잉크와 토너 카트리지
경쟁 이점:
세계의 통합 RJ45 연결관, 분리된 자석 변압기 및 광학적인 송수신기 단위의 지도자 공급자
1. 경험 16 년 생산,
2. 1100 직원,
3. 100% 시험
4. 가동 가능한 배달 시간
