제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,REACH,ISO
모델 번호: ETH1-460L
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
트랜스포머 형: |
ETH1-460L 신호 경로 트랜스포머 |
회귀율: |
1:1 송신기, 1:1 수신기 |
표준: |
IEEE 802.3at2009 및 IEEE 802.3.bt |
오픈 서킷 인덕턴스: |
350uH |
대기 온도 범위: |
+85' Ｃ에 대한 -40' Ｃ |
오프셋 전류: |
25°C에서 35mA |
롤링에서 롤링 격리: |
1500 VRMS |
분리 전압: |
1.5 kV |
트랜스포머 형: |
ETH1-460L 신호 경로 트랜스포머 |
회귀율: |
1:1 송신기, 1:1 수신기 |
표준: |
IEEE 802.3at2009 및 IEEE 802.3.bt |
오픈 서킷 인덕턴스: |
350uH |
대기 온도 범위: |
+85' Ｃ에 대한 -40' Ｃ |
오프셋 전류: |
25°C에서 35mA |
롤링에서 롤링 격리: |
1500 VRMS |
분리 전압: |
1.5 kV |
ETH1-460L LAN 트랜스포머는 PoE 플러스 애플리케이션의 요구를 충족하도록 설계되었습니다.이 트랜스포머는 현대 네트워크 설계의 효율성을 높입니다..
14P 케이블 플랜트에 대한 고전력 설계60/120 와트, 네트워크 애플리케이션에서 강력한 전력 공급을 보장합니다.
2초과기가비트 이더넷고속 데이터 전송에 대한 반환 손실 요구 사항
3.IEEE 802.3at-2009그리고IEEE 802.3.btPoE+ 및 PoE++ 애플리케이션에 대한 4형 산업 표준
485°C에서 22.5 mA 최소 DC 오프셋을 처리 할 수 있으며 800 mA와 1000 mA DC를 적용하면 전형적인 온도 상승 7 °C와 10 °C로 다양한 환경 조건에서 안정성을 유지합니다.
5이 단일 구성 요소 솔루션은 두 개의 ETH1-230 부품 대신 사용할 수 있으며 귀중한 보드 공간을 절약 할 수 있습니다.
6넓은 주변 온도 범위-40°C ~ +85°C다양한 환경 조건에 적합합니다.
7돋보이는페리트성능 향상을 위한 핵심 재료와RoHS 준수 단말기환경적 지속가능성
8최대 3개의 40초 리플로우를 견딜 수 있습니다.+260°C, 장착 중에 내구성 및 신뢰성을 보장합니다.
9.802.3af 사양최소 삽입 손실과 전체 주파수 범위에서 우수한 반환 손실.
|

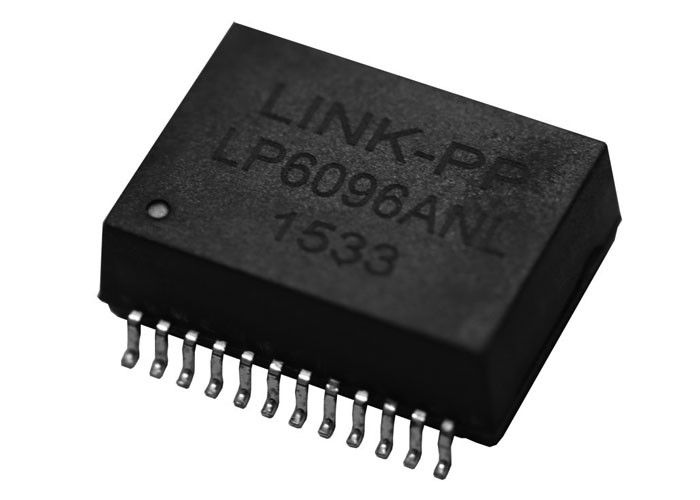

LINK-PP LP6096ANL = ETH1-460L |
|
|
LINK-PP 부품 번호 |
LP6096ANL |
|
코일크래프트 부품 번호 |
ETH1-460L |
|
속도 |
1000BASE-T |
|
응용 프로그램 - LAN |
이더넷 (PoE+) |
|
원자재 |
페리트 |
| 변수 비율 RX | 1CT:1CT |
| 회전 비율 TX | 1CT:1CT |
| 삽입 손실 |
10.1MHz에서 100MHz까지 0.0min dB 1125MHz에서 2분 dB |
| 수익 손실 | 1MHz에서 40MHz까지 18 dBmin 50MHz에서 16dB 분 80MHz에서 12dB 분 100MHz에서 10 dB 분 |
| 인덕턴스 | 350 uH |
| 롤링에서 롤링 격리 | 1500Vrms |
| 폐지 | RoHS 준수. 260 °C 호환성. 틴-은은-동속 틴, 니켈, 포스 브롱스 끝 |
|
작동 온도 |
-40°C ~ +85°C |
| 수분 민감도 수준 (MSL) | 1 |
|
무게 |
3.6g |
|
패키지 |
50/13 "레일; 플라스틱 테이프: 32mm 폭, 0.5mm 두께, 24mm 주머니 간격, 주머니 깊이 10.6mm |
