제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 000-7333-30R-LF1
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품번호: |
000-7333-30R-LF1 |
변압기 유형: |
데이터콤 변압기 |
회귀율 - 일차 :2차: |
1 : 1개 송신기, 1 다음 수신기 1명 |
증가하는 타입: |
지상 산 |
크기/차원: |
12.95mm |
높이 - 위치하게 되 (맥스): |
5.23mmx7.11mm |
애플리케이션: |
10/100 BASE-T; |
아르키비 디스포니빌: |
PDF/3D/ISG/Stp/Step/Datasheet |
부품번호: |
000-7333-30R-LF1 |
변압기 유형: |
데이터콤 변압기 |
회귀율 - 일차 :2차: |
1 : 1개 송신기, 1 다음 수신기 1명 |
증가하는 타입: |
지상 산 |
크기/차원: |
12.95mm |
높이 - 위치하게 되 (맥스): |
5.23mmx7.11mm |
애플리케이션: |
10/100 BASE-T; |
아르키비 디스포니빌: |
PDF/3D/ISG/Stp/Step/Datasheet |
| 000-7333-30R-LF1 | POE 변압기 | 10/100Base-T 변압기 | 절연 변압기 |
1. 10/100Base-T PoE(Power over Ethernet) 애플리케이션을 위한 설계.
2. 로우 프로파일 표면 실장 패키징 설계된 리플로우 프로세스(250°C 피크).
3. 1000Base-T에 대한 IEEE 802ab 초안 표준을 준수합니다.
4. 카테고리 5 UTP 케이블 4쌍을 지원합니다.
5. RoHS 부품의 경우 접미사 G를 추가합니다.
6. 디자인 부품 번호: 【000-7333-30R-LF1】

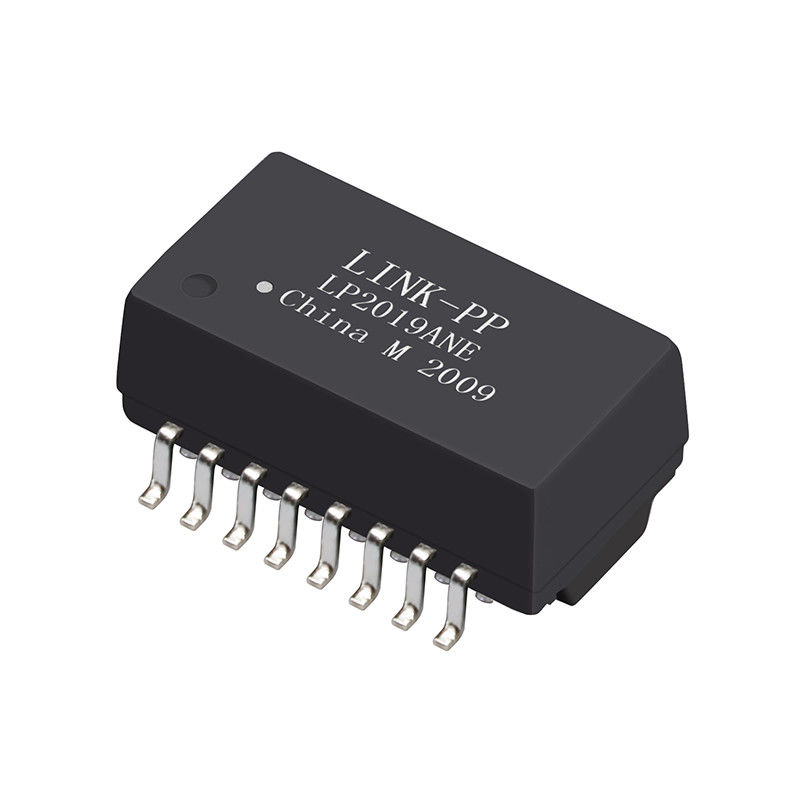

7. 양산품번 【LP2019ANL】
000-7333-30R-LF1 POE 변압기 10/100Base-T 변압기 모듈
1. Ratio50KHz, 0.5V 회전
칩 측: 라인 측=1CT: 1CT+_2%
2. 인덕턴스(Ls) 100KHz, 0.1V, 12mA DC 바이어스:
칩 측: 최소 350uH
3. 삽입 손실1-100MHz: 최대 -1.4dB
4. 반사 손실1-30MHz: 최소 -16dB
40MHz: 최소 -14.4dB
50MHz: 최소 -13.1dB
60-80MHz: 최소 -12dB
100MHz: -10dB 최소
5. 공통 모드 거부에 대한 차동:
30MHz: -45dB 최소
60MHz: 최소 -40dB
100MHz: 최소 -35dB
6. 누화30MHz: 최소 -40dB
60MHz: 최소 -35dB
100MHz: 최소 -30dB
7. 하이팟: 1500Vrms, 0.5mA, 1초
칩 측에서 라인 측으로
터미널 사용자를 위한 애플리케이션
ADSL 모뎀, LAN-on-마더보드와 같은 애플리케이션을 지원하도록 설계되었습니다.NSHUB, PC 카드, 스위치, 라우터, PC 메인보드, SDH, PDH, IP Phone, xDSL 모뎀,콜 센터 솔루션, 복잡한 셋톱 박스, VOIP 게이트웨이 설정, 국경 게이트웨이 프로토콜, 빠른 이더넷 스위치 ...
경쟁 우위
18년의 생산 경험,
2600명의 직원,
100% 테스트
유연한 배송 시간
주요 고객
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF를 위한 디자인.......
EMS 신청
붙박이 유연한 PCB 어셈블리;리지드-플렉서블 PCB 어셈블리;마이크로일렉트로닉, 플립칩;마이크로일렉트로닉, 칩 온 보드;광전자 어셈블리;RF/무선 조립;스루홀 어셈블리;표면 실장 어셈블리;시스템 어셈블리;인쇄 회로 기판 어셈블리
| 000-7333-30R-LF1 POE 변압기 10/100Base-T 변압기 모듈 | |||
|---|---|---|---|
| TD12-0756F | TD38-1505ALF | TG49-1205NM5RL | 749013011 |
| TD12-0756G | 000-7333-30R-LF1 | TG83-1205NM5RL | TG71-1205NSRL |
| TD12-1506F | TD71-1205ALF | TGSP-S125NM5RL | TG08-1205N1LF |
| TD12-1506G | TD72-1205ALF | TG36-1505NZRL | TG24-1205N1LF |
| TD12-2506F | TG02-1205NSRL | 749013011 | 749013011 |
| TD12-2506G | 000-7333-30R-LF1 | TG48-1505NZRL | TG27-1205N1LF |
| TG110-RP01NZRL | TG08-1205NSRL | TG75-1505NZRL | TG38-1205N1LF |
| TG110-RP03NZRL | TG10-1205NSRL | TG85-1505NZRL | TG42-1205N1LF |
| TG110-RPE9NZRL | TG15-1205NSRL | TG85-S002NZRL | TG48-1205N1LF |
| TG110-RP05NYRL | TG23-1505NSRL | TG93-1505NZRL | TG63-1205N1LF |
| TG110-RP10NYRL | TG37-1205NSRL | TG96-1505NZRL | TG64-1205N1LF |
| 749013011 | TG38-1205NSRL | TG97-1505NZRL | TG73-1205N1LF |
| TG08-1505N5LF | TG23-1505NZRL | TG98-1505NZRL | TG74-1205N1LF |
| TG23-1505N5LF | TG24-1505NZRL | 000-7333-30R-LF1 | TG80-1205N1LF |
| TG24-1505N5LF | TG26-1505NZRL | TGSP-S281NZRL | TG27-1505N5LF |
| TG26-1505N5LF | TG27-S004NZRL | TG08-1505NZRL | TG38-1505N5LF |
