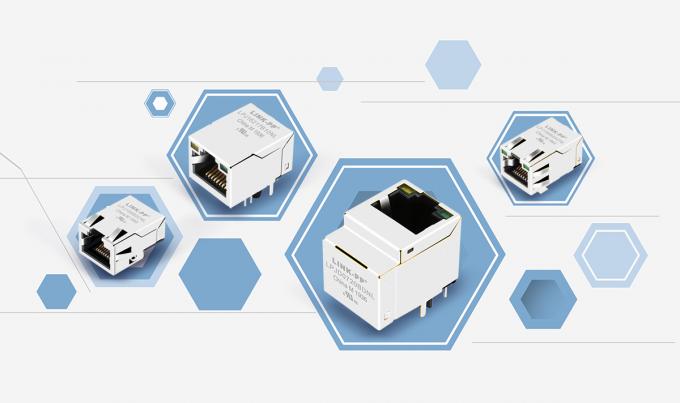

고신뢰성 네트워킹 설치(스위치, 임베디드 보드, 산업용 라우터)의 경우, 단일 포트 및 멀티 포트 RJ45 커넥터 중에서 선택하는 것은 설계 밀도, BOM 단순성, EMI 성능 및 PoE 기능에 직접적인 영향을 미칩니다. LINK-PP는 속도, 자성 통합, 차폐 및 열 내구성을 위해 설계된 선택 사항과 함께 두 가지 범주를 모두 제공합니다.1. 단일 포트 RJ45 커넥터
Modjack/Magjack 는 격리된 이더넷 포트(예: 개발 보드, 게이트웨이 및 단일 채널 장치)가 있는 애플리케이션에 적합합니다. LINK-PP의 포트폴리오는 10/100Base-T, 1000Base-T 및 새로운 2.5G~10GBase-T 등급을 지원합니다..

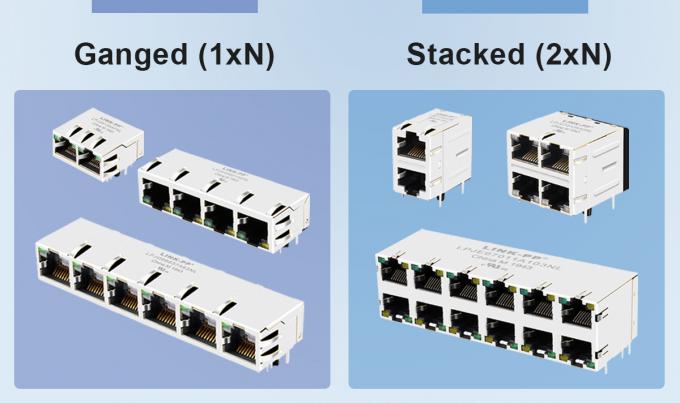

2. 멀티 포트 RJ45 커넥터
1x3,1x4, 1x6, 1x8) 및 스택형 이중 행(2x1, 2x2, 2x4, 2x6, 2x8) 옵션이 포함되어 있으며, 컴팩트한 풋프린트에서 최대 16개의 이더넷 포트를 지원합니다..
최대 10GBase-T 및 HDBase-T 속도 지원
| 단일 포트(1x1) | 멀티 포트(1xN, 2xN) | 포트 수 |
|---|---|---|
| 하우징당 단일 | 일반적으로 2~8개(1xN) 또는 스택형 이중 행(최대 16개 포트) | PCB 풋프린트 |
| 포트당 더 큼 | 고밀도 통합, 더 적은 구성 요소 | 규모 및 BOM 비용 |
| 낮은 볼륨, 유연함 | 규모에 따라 비용 효율적, 더 적은 배치 | EMI 및 크로스토크 위험 |
| 국소화, 더 쉬운 절연 | 주의 깊은 EMI 차폐 및 레이아웃 필요 | 자성/PoE 지원 |
| 종종 단일 장치에 통합(MagJack) | 모듈 내 포트 간 공유 자성 | LED 표시기 |
| 포트별 LED 사용자 정의 | 모듈 내 갱 LED 디자인 또는 포트별 | 열 범위 및 견고성 |
| -40℃ ~ +85℃, 일부는 최대 +105℃ | 유사한 등급 사용 가능; 환경 허용 오차 일관성 | 일반적인 애플리케이션 |
| 임베디드 툴킷, 산업용 모듈 | 스위치, 라우터, NAS, 통신 및 서버 마더보드 | 4. 설계 및 조달 고려 사항 |
프로젝트 리드 및 조달 엔지니어 칩-보드 네트워크 통합을 계획:개별 포트, 유연한 레이아웃 및 높은 열 허용 오차가 우선 순위인 경우
추가 지원.
