부품번호: |
LP5015ANL |
크기: |
13.64x18.80x5.72mm |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
부품번호: |
LP5015ANL |
크기: |
13.64x18.80x5.72mm |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |

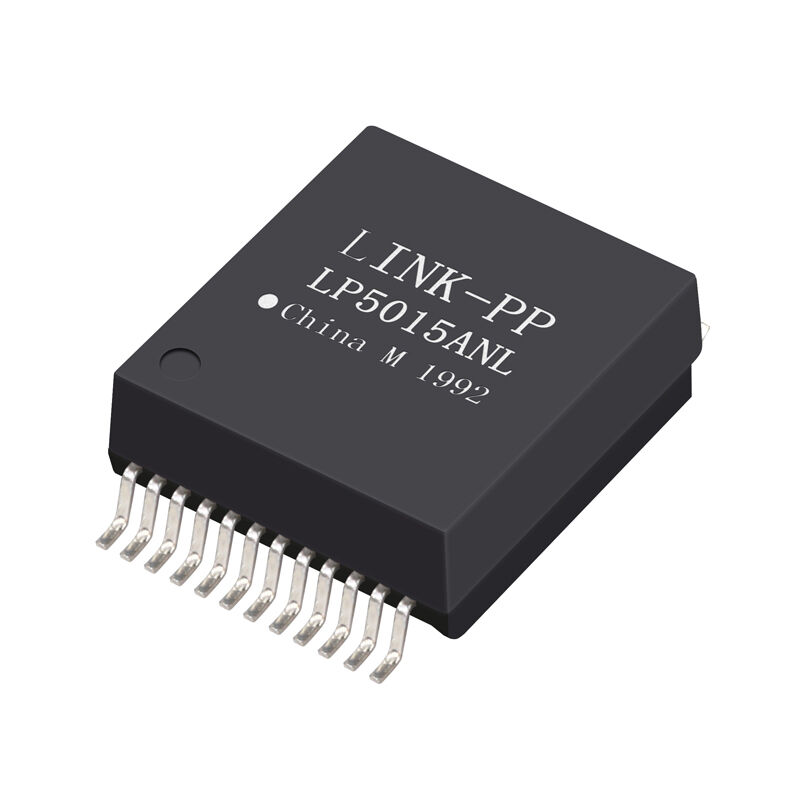

LINK-PP에서 LP5015ANL 1000 Base-T 기가비트 이더넷 변압기 모듈을 소싱하세요. 1500Vrms 절연 기능을 갖춘 산업용 등급 SMD LAN 자기 장치입니다. UL 및 RoHS를 준수합니다.
LINK-PP에서 제조한 LP5015ANL은 최신 네트워킹 장비의 엄격한 요구 사항을 충족하도록 설계된 프리미엄급 단일 포트 기가비트 이더넷 변압기입니다. 신뢰성이 높은 SMD LAN 절연 모듈로서 10/100/1000BASE-T 애플리케이션에 대한 IEEE 802.3 표준을 완벽하게 준수합니다. 견고한 24핀 표면 실장(SMD/SMT) 패키지와 산업 등급 작동 온도 기능(-40C ~ +85C)을 갖춘 LP5015ANL은 미션 크리티컬 네트워크 통신을 위한 최적의 신호 무결성, 탁월한 EMI 억제 및 고전압 절연을 보장합니다.
-고성능 기가비트 연결:1000 Base-T 전송에 맞춰진 4채널 디자인.
-산업용 등급 신뢰성:-40C ~ +85C의 극한 환경에서도 원활하게 작동합니다.
-안전 및 규정 준수:1500Vrms Hipot 절연, UL E484635 인증 및 RoHS 규격을 준수합니다.
-자동화된 제조에 최적화됨:250C 피크 리플로우 솔더링과 호환되는 SMD-24 패키지.
| 부품 번호 | LP5015ANL |
| 제조업체 | LINK-PP 국제 기술 유한 회사 |
| 제품명 | 1000 Base-T 변압기 모듈 |
| 제품 유형 | 단일 포트 기가비트 이더넷 변압기/SMD LAN 절연 모듈 |
| 네트워크 표준 | IEEE 802.3 10/100/1000BASE-T |
| 포트 구성 | 단일 포트(기가비트용 4채널) |
| 패키지 유형 | SMD-24 |
| 장착 스타일 | 표면 실장(SMD/SMT) |
| 핀 수 | 24핀(데이터시트에 권장 패드 레이아웃 제공) |
| 작동 온도 | -40C ~ +85C(산업 등급) |
| 규정 준수 | RoHS(2011/65/EU) |
| 안전인증 |
UL 파일 번호 E484635 |
| 매개변수 | 요구사항 | 테스트 조건 |
| 회전율 | 1CT:1CT +/- 5% | 송신기 및 수신기 |
| 개방 회로 인덕턴스(OCL) | 최소 350uH | 100KHz, 100mV, 8mA DC 바이어스 |
| 삽입 손실 | -1.2dB 최대 | 1-100MHz |
| 반사 손실 | -16dB 최소 | 1-30MHz |
| 반사 손실 | -14dB 최소 | 30~60MHz |
| 반사 손실 | -12dB 최소 | 60~80MHz |
| 반사 손실 | -10dB 최소 | 80-100MHz |
| 누화 | -30dB 최소 | 1-100MHz |
| 공통 모드 거부(CMR) | -30dB 최소 | 1-100MHz |
| 절연 전압(Hipot) | 1500Vrms |
LINK-PP에서 제조한 LP5015ANL은 최신 네트워킹 장비의 엄격한 요구 사항을 충족하도록 설계된 프리미엄급 단일 포트 기가비트 이더넷 변압기입니다. 신뢰성이 높은 SMD LAN 절연 모듈로서 10/100/1000BASE-T 애플리케이션에 대한 IEEE 802.3 표준을 완벽하게 준수합니다. 견고한 24핀 표면 실장(SMD/SMT) 패키지와 산업 등급 작동 온도 기능(-40C ~ +85C)을 갖춘 LP5015ANL은 미션 크리티컬 네트워크 통신을 위한 최적의 신호 무결성, 탁월한 EMI 억제 및 고전압 절연을 보장합니다.
| 매개변수 | 사양 |
|---|---|
| 패키지 유형 | SMD-24 |
| 장착 방법 | 표면 실장 |
| 핀 수 | 24 |
| PCB 레이아웃 | 권장 패드 레이아웃 사용 가능 |
| 최대 리플로우 온도 | 5초 동안 250°C |
LP5015ANL은 이더넷 PHY와 RJ45 커넥터 사이에 설치되어 자기 절연 및 신호 조절을 제공합니다.
이더넷 PHY │ 차동 쌍 │ LP5015ANL 1000 Base-T 변압기 모듈 │ RJ45 커넥터 │ CAT5e/CAT6 케이블
변환기는 다음을 수행합니다.
LP5015ANL은 갈바닉 절연, 임피던스 매칭, 신호 커플링 및 EMI 억제를 제공하기 위해 이더넷 PHY와 RJ45 커넥터 사이에 사용되는 단일 포트 기가비트 이더넷 변압기입니다.
예. IEEE 802.3 규격을 준수하도록 설계되었습니다.10/100/1000BASE-T이더넷 인터페이스.
변압기의 특징은1CT:1CT ±5%회전율은 기가비트 이더넷 통신을 위한 균형 잡힌 차동 신호를 제공합니다.
최소350μH 개방 회로 인덕턴스이더넷 PHY 요구 사항 준수를 보장하고 저주파 성능을 개선하며 안정적인 신호 전송을 유지하는 데 도움이 됩니다.
모듈이 제공하는 것1500Vrms 유전체 절연, 전기적 과도 현상과 접지 전위차로부터 이더넷 장비를 보호합니다.
일반적인 응용 분야로는 SOHO ADSL 모뎀, LOM(LAN-on-Motherboard), 이더넷 스위치, 라우터, 산업용 컨트롤러, IP 카메라, 무선 액세스 포인트, IoT 게이트웨이 및 내장형 네트워킹 장비가 있습니다.
예. 그것은-40°C ~ +85°C작동 온도 범위 덕분에 산업 자동화, 공장 네트워킹, 운송 및 기타 열악한 환경의 이더넷 애플리케이션에 적합합니다.
예. LP5015ANL은 다음을 준수합니다.RoHS 2011/65/EU환경 규정에 따라 UL 인증을 받았습니다.파일 번호 E484635.
