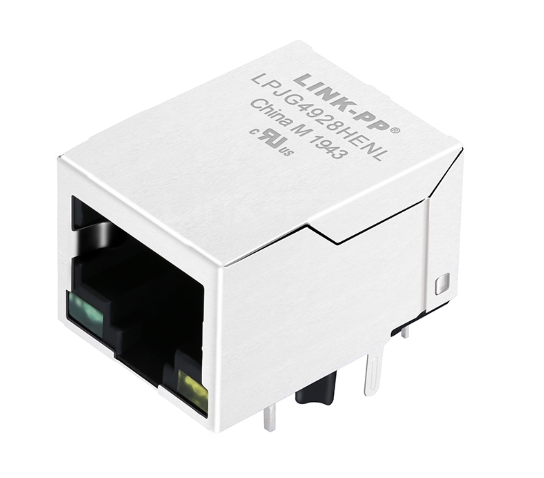

LPJG4928HENL 1000 Base-T PoE+ RJ45 커넥터(LED 1x1 포트 포함)

LPJG4928HENL은 PoE+ 애플리케이션을 위한 통합 자석으로 구성된 단일 포트 1000 Base-T RJ45 커넥터이다. 구멍을 통해, 직각, 10P8C, 녹색/노란색 LED, 산업 온도 범위.

주요 특징LPJG4928HENLPoE+ RJ45

1. 기가 비트 성능: 높은 대역폭 애플리케이션을 위해 10/100/1000 Base-T 이더넷 속도를 지원합니다.
2. 고급 PoE+ 기능:IEEE 802.3at 컴플라이언스, PSE 핀에 720mA @ 57VDC 연속 전류까지 처리합니다.
3. 산업용 신뢰성: -40°C에서 +85°C까지 극한 온도에서도 완벽하게 작동합니다.
4. 통합 설계: 내장 된 자석 (1CT: 1CT 회전 비율) 은 PCB 발자국을 줄이고 경로를 단순화합니다.
5. 시각 상태 표시기:통합된 왼쪽 (녹색) 및 오른쪽 (노란색) LED를 사용하여 네트워크 상태를 쉽게 모니터링합니다.
6. 견고한 구조:* 스테인레스 스틸 EMI 방패와 UL94V-0 등급 PBT 가구로 내구성과 안전성을 보장합니다.

스펙LPJG4928HENL RJ45 LED 연결 장치

1일반 제품 사양

2전기 사양 (@ 25°C)

3재료 및 환경 사양

1. 작동 온도:-40°C ~ +85°C (산업용)
2. 가구 재료:열탄화성 PBT + 30% 유리섬유 (UL94V-0 등급)
3. 접촉 물질:광소 청동 (C5210R-EH), 0.35mm 두께
4. 접착:최소 6μ"의 금이 짝짓기 부위에
5. 핀 재료:구리 (C2680R-H), 0.35mm 두께
6. 파동 용접 온도:** 265°C MAX 5초 동안

LPJG4928HENL 1000 베이스-T RJ45 커넥터 데이터 시트

LPJG4928HENL LED 표시기 세부 사항

LPJG4928HENL에는이중 LED 표시기직관적인 시각 상태 모니터링을 지원합니다.

왼쪽 LED

• 색상:녹색
• 피크 파장:565nm
• 전압:1.8·2.6V @ 20mA
• 역류:최대 10μA @ 5V

오른쪽 LED

• 색상:노란색
• 피크 파장:585nm
• 전압:1.8·2.6V @ 20mA
• 역류:최대 10μA @ 5V

이 LED는 이더넷 장비 설계에서 링크, 활동 또는 상태 가시성을 제공하는 데 도움이됩니다.

PoE Magjack의 응용 프로그램

LPJG4928HENL는 통신, 네트워크 하드웨어 및 산업 통신 장비에 정밀 설계되어 있습니다.

• 소호 장비:ADSL 모덤, 라우터, 게이트웨이
• 엔터프라이즈 네트워크:네트워크 스위치, 허브, 그리고 PoE 주입기
• 임베디드 시스템LAN-on-Motherboard (LOM) 설계
• 산업용 사물인터넷: 스마트 빌딩 컨트롤러와 PoE+가 작동하는 IP 카메라/ 액세스 포인트

왜 LINK-PP RJ45 커넥터를 선택합니까?

LINK-PP는 신뢰받는 글로벌 네트워크 부품 제조업체로 최고 성능, 안정적인 공급 및 뛰어난 가치를 제공합니다.LINK-PP RJ45 커넥터는 네트워크에서 신뢰할 수있는 이더넷 연결을 위해 설계되었습니다., 산업 및 PoE 응용 프로그램. 통합 된 자기, 안정적인 전기 성능 및 내구적인 구조로, 그들은 장기 네트워크 신뢰성을 보장하는 동시에 PCB 설계를 단순화하는 데 도움이됩니다.

LINK-PP RJ45의 주요 장점

1. 공간 절감 통합 자석: 내장 트랜스포머는 BOM을 단순화하고 중요한 PCB 공간을 절약하고 EMI / 크로스 스톡 성능을 크게 향상시킵니다.
2. 포괄적 범위: 표준 10/100M에서 PoE, PoE + 및 PoE ++를 완전히 지원하는 고속 10G Base-T까지(90W까지) 응용 프로그램.
3. 원활한 드롭 인 교체: 주요 레거시 브랜드 (펄스, 할로, 워스 등) 에 대한 정확한 핀-투-핀 대안으로 PCB 재설계 없이 공급망 부족을 극복할 수 있습니다.
4. 인증된 신뢰성: 최고 수준의 재료 (금으로 칠한 접촉, 스테인리스 스틸 방패) 로 제작되었으며 UL, RoHS 및 REACH 인증을 받았습니다.
5. 공장 직접 가치: 원본 제조업체로서, 우리는 경쟁력 있는 가격, 자동 품질 관리, 그리고 빠른 납품 시간을 제공합니다.
6. 전문가 PHY 호환성: 무료 FAE 지원으로 우리의 RJ45s 완벽하게 선택된 PHY 칩 (리얼텍, 브로드컴, TI, 마블, 등) 에 맞게 보장합니다.
