제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJ4013EDNL
문서: LPJ4013EDNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: Supportive
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/Month
부품 번호: |
LPJ4013EDNL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |
부품 번호: |
LPJ4013EDNL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
-40°C ~ +85°C |

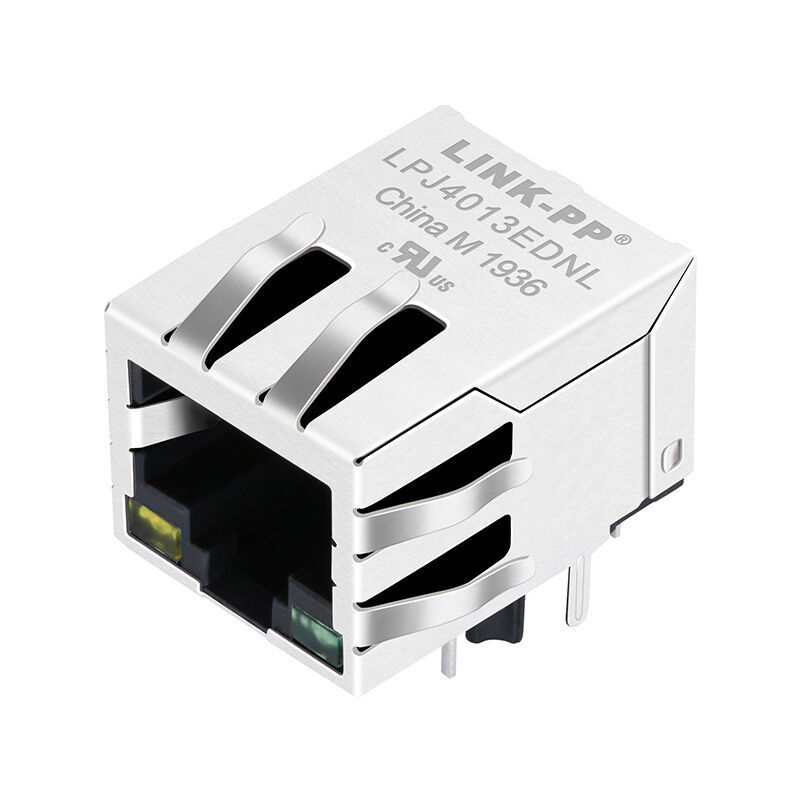

LPJ4013EDNL RJ45 커넥터, 10/100Base-T, LED 표시기, EMI 차단기, -40°C ~ 85°C 범위. 산업용 이더넷에 이상적입니다.
| 매개 변수 | 가치 |
|---|---|
| 항구 수 | 1x1 |
| 속도 | 10Base-T / 100Base-TX |
| PoE 지원 | 비 PoE |
| 장착형 | 투어홀 (THT) |
| 락의 종류 | 아래로 |
| LED 옵션 | 노란색/녹색 |
| EMI 보호 | 네 (프링 손가락 + 탭) |
| 작동 온도 | -40°C ~ +85°C |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 1CT:1CT ± 5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC 비아스 |
| 삽입 손실 | ≤ -1.2 dB (1100 MHz) |
| 수익 손실 | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (60~80 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| 크로스 토크 | ≥ -30 dB (1100 MHz) |
| 일반 모드 거부 (CMR) | ≥ -30 dB (1100 MHz) |
| 격리 (PHY에서 라인) | 1500Vrms |
의LPJ4013EDNL RJ45 자기장고성능의10/100Base-T 이더넷 커넥터안정적인 신호 전송, EMI 억제 및 까다로운 환경에서 장기 신뢰성을 위해 설계되었습니다.
와 함께융합 자석,이중 LED 표시기, 그리고강화된 EMI 보호 (프링 손가락 디자인), 이 커넥터는 개발 엔지니어와 OEM에 이상적입니다산업용 이더넷 장치, 사물인터넷 시스템, 라우터 및 임베디드 네트워크 장비.
1. 10/100Base-T 호환성
안정적인 데이터 전송과 함께 빠른 이더넷 애플리케이션을 지원합니다.
2융합 자석 (마그 잭 디자인)
PCB의 복잡성을 줄이고 신호 무결성을 향상시킵니다.
3이중 LED 표시기 (노랑/녹색)
연결 및 활동의 명확한 상태 모니터링을 가능하게 합니다.
4스프링 손가락으로 강화된 EMI 보호
안정적인 작동을 위해 전자기 간섭을 최소화합니다.
5넓은 작동 온도 (-40°C ~ +85°C)
가혹한 산업 환경에 적합합니다.
6구멍을 통해 (THT) 장착
긴 라이프 사이클 애플리케이션에 강한 기계적 안정성을 보장합니다.
7. 랩 다운 구성
컴팩트 디자인에서 안전한 케이블 유지.
통합 된 자기계는 외부 트랜스포머의 필요성을 제거하여 레이아웃 복잡성과 BOM 비용을 줄입니다.
조심스럽게 설계된 자기계는낮은 삽입 손실, 강한 반환 손실 및 우수한 EMI 성능.
폭 넓은 온도 범위와 견고한 THT 장착미션 크리티컬 환경.
의스프링 손가락 보호 구조표준 RJ45 커넥터에 비해 개선된 지식 및 EMI 억제를 제공합니다.
