제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJK7436A98NL
지불과 운송 용어
최소 주문 수량: 60pcs
가격: $0.4-$1.19
포장 세부 사항: 60pcs/tray, 또는 권선 포장
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 2800K-PCS/Month
부품 번호: |
LPJK7436A98NL |
이더넷 표준: |
1000base-t |
포트 구성: |
단일 포트(1×1) |
LED: |
오렌지 & 그린/옐로우 |
자기학: |
통합 |
차폐: |
EMI 실드 탭 |
장착 스타일: |
통로 (THT) |
정위: |
직각, 측면 진입 |
래치 위치: |
탭 업 |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |
부품 번호: |
LPJK7436A98NL |
이더넷 표준: |
1000base-t |
포트 구성: |
단일 포트(1×1) |
LED: |
오렌지 & 그린/옐로우 |
자기학: |
통합 |
차폐: |
EMI 실드 탭 |
장착 스타일: |
통로 (THT) |
정위: |
직각, 측면 진입 |
래치 위치: |
탭 업 |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |

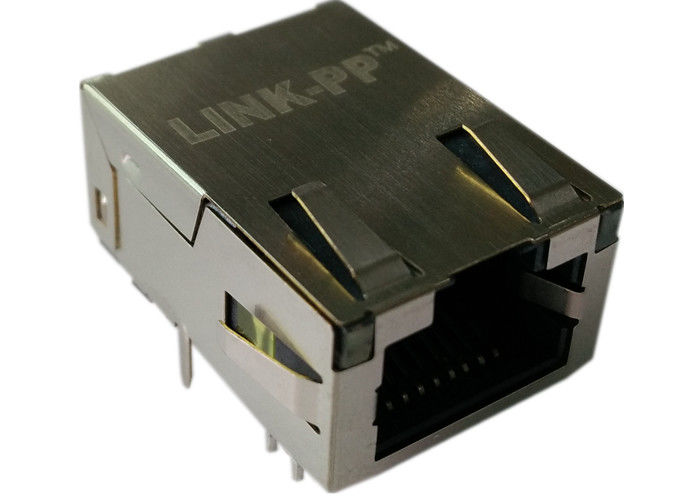

LPJK7436A98NL 로우 프로파일 RJ45 커넥터는 PCB 공간이 중요한 고밀도 네트워크 애플리케이션용으로 설계되었습니다. 패키지 높이가 11.30mm(0.445인치)에 불과한 매우 낮은 이 1x1 측면 입구 잭은 강력한 1000 Base-T(기가비트) 이더넷 성능을 제공합니다.
최적의 신호 무결성과 EMI 차폐를 보장하기 위해 통합 자기 장치로 설계된 이 커넥터는 산업 작동 온도 등급(-40°C ~ +85°C)에 적합합니다. 이 제품은 "탭 업" 방향, 안전한 THT(Through-Hole Technology) 웨이브 솔더 장착, 명확한 네트워크 상태 표시를 위한 가시성이 뛰어난 주황색 및 녹색/노란색 LED가 특징입니다.
로우 프로파일 설치 공간과 산업 온도 등급으로 인해 LPJK7436A98NL은 다음 용도에 이상적인 RJ45 솔루션입니다.
| 범주 | 사양 | 세부 |
|---|---|---|
| 일반 및 전기적 특성 | 부품 번호 | LPJK7436A98NL |
| 커넥터 유형 | 자기 장치가 통합된 RJ45 잭 | |
| 데이터 속도(속도) | 10/100/1000 Base-T(기가비트 이더넷) | |
| 포트 수 | 1x1 포트(단일 포트) | |
| PoE 호환성 | 비PoE | |
| LED 구성 | 오렌지 & 그린 / 옐로우 | |
| 기계적 및 물리적 사양 | 패키지 높이 | 0.445인치/11.30mm(로우 프로파일) |
| 패키지 길이 | 0.946인치/24.04mm | |
| 패키지 폭 | 0.700인치/17.78mm | |
| 래치 방향 | 래치 업(탭 업) | |
| 장착 방향 | 90° 직각 / 측면 진입 | |
| 장착 유형 | THT(스루홀 기술), PCB 실장 | |
| 솔더 공정 | 웨이브 솔더 호환 가능 | |
| 차폐 | EMI 탭이 있는 풀 메탈 실드 | |
| 환경 사양 | 작동 온도 | -40°C ~ +85°C(산업 등급) |
1000Base-T 이더넷 설계용 자기 장치가 통합된 로우 프로파일 RJ45 커넥터를 찾고 있다면 LPJK7436A98NL은 소형의 고신뢰성 네트워킹 애플리케이션에 매우 적합합니다.
LPJK7436A98NL은 1000Base-T 자기 장치가 통합된 로우 프로파일 RJ45 커넥터로, 컴팩트한 크기와 안정적인 성능이 필요한 이더넷 애플리케이션용으로 설계되었습니다.
예. 10/100/1000Base-T 연결을 지원하므로 기가비트 이더넷 애플리케이션에 적합합니다.
아니요. LPJK7436A98NL은 비PoE로 지정되어 있습니다.
측면 입구, 90° 직각 구성의 스루홀 기술(THT)을 사용합니다.
예. 상태 표시를 위해 주황색 및 녹색/노란색 LED 옵션이 제공됩니다.
