LPJE169AENL 녹색/노란색 LED가 있는 로우 프로파일 RJ45 커넥터 차폐

LPJE169AENL 로우 프로파일 RJ45 커넥터 개요

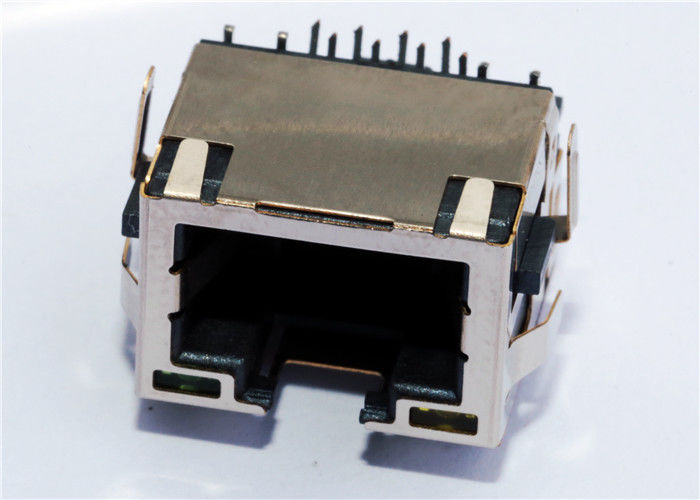

LINK-PP LPJE169AENL는 공간 제약적인 전자 제품에 맞춰 특별히 설계된 초소형 단일 포트(1x1) 로우 프로파일 스루홀(THT) RJ45 모듈러 잭입니다. 수직 Z 높이와 보드 깊이가 중요한 경우에 적합합니다. 11.30mm의 슬림한 바디 높이와 15.20mm의 초단형 깊이를 특징으로 하여, 표준 14.5mm 모듈러 잭에 비해 전면 보드 공간을 35% 이상 확보해 줍니다.로우 프로파일 스루홀(THT) RJ45 모듈러 잭내부 마그네틱이 없는 순수 기계식 RJ45 커넥터로 설계되었으며, 전면 녹색 및 노란색 상태 LED, 고전도성 인광동 브론즈 접점(골드 플래시 도금), 멀티포인트 EMI 스프링 탭이 있는 니켈 도금 구리 합금 실드를 통합했습니다. UL 파일 번호 E484635 인증을 받았으며, -40°C ~ +85°C의 산업용 온도 등급을 갖추고 있습니다.

주요 특징

단일 포트 1x1 차폐 RJ45 커넥터

• 로우 프로파일 바디: 11.3mm 공칭 높이
• 측면 진입, 직각 PCB 구성
• 스루홀 장착
• 왼쪽 녹색 및 오른쪽 노란색 LED
• 작동 및 보관 온도: -40°C ~ +85°C
• 권장 PCB 레이아웃 및 패널 컷아웃은 도면에 포함되어 있습니다.
• RJ45 모듈러 잭 사양

제조업체 / 부품 번호

LPJE169AENL 치수는 다음과 같습니다.

15.2mm 바디 길이, 16.25 ±0.25mm 바디 폭 및 11.3mm 바디 높이입니다. 권장 패널 개구부는 17.3 x 12.3 mm입니다.제안된 PCB 레이아웃은

탑 뷰에서 볼 수 있으며, 12개의 Ø0.90mm 구멍과 2개의 Ø1.80mm 구멍을 식별합니다. 구멍 위치, 허용 오차 및 보드-패널 정렬에 대한 전체 도면을 확인하십시오.기계적 풋프린트 및 패널 통합 가이드라인 (일반 텍스트 형식)

1. 전체 외부 치수:

- PCB 위 바디 높이: 11.30mm (로우 프로파일 간격)
- PCB 안쪽 바디 깊이: 15.20mm (초소형 종방향 풋프린트)
- 전면 쉘 폭: 16.00mm (실드 탭 포함 시 16.25 ±0.25mm)
- PCB 아래 솔더 핀 길이: 3.60mm
2. 권장 PCB 구멍 레이아웃 (탑 뷰):

- 총 드릴 구멍: 14개
- 신호 및 LED 리드: Ø0.90mm 구멍 12개 (핀 1-8 신호, 핀 9-12 LED)
- 실드 접지 포스트: Ø1.80mm 구멍 2개 (중심 간 거리 16.00mm)
3. 권장 패널 베젤 컷아웃:

- 컷아웃 폭: 17.30mm
- 컷아웃 높이: 12.30mm
- 쉘 특징: 섀시 개구부에 단단히 압착되어 360도 연속 차폐 연속성을 보장하는 상단 및 측면 EMI 스프링 핑거 장착.
4. 웨이브 솔더링 파라미터:

- 권장 최대 팁 온도: 250°C
- 체류 시간: 최대 5초
접점 핀아웃 및 비자성 개별 아키텍처

LPJE169AENL 엔지니어링 설계 고려 사항:

순수 RJ45 모듈러 잭 (비자성):

이 커넥터에는 내부 변압기 코일이나 초크가 없습니다. 8P8C 접점에서 PCB 솔더 테일로 이더넷 신호를 직접 라우팅합니다. PCB에 개별 네트워크 마그네틱 칩(예: 외부 10/100 또는 1000BASE-T 개별 LAN 트랜스포머) 또는 저속 직렬 버스 통신(RJ45 경유 RS-485 / RS-232)과 함께 사용하도록 설계되었습니다.12핀 고밀도 풋프린트:핀 1-8:두 개의 어긋난 행(1.02mm 피치)으로 배열된 8P8C 신호 접점으로 낮은 누화를 제공합니다.

핀 9-10:

• 전용 왼쪽 녹색 LED 양극 및 음극.핀 11-12:
• 전용 오른쪽 노란색 LED 양극 및 음극.EMI 실드 접지 탭:
• 상단 및 측면 외부 스프링 핑거는 섀시 베젤 컷아웃에 대해 지속적인 저임피던스 접지를 제공하여, 외부 ESD 및 RF 간섭으로부터 격리되지 않은 신호 경로를 차폐합니다.LINK-PP 로우 프로파일 RJ45 잭을 선택해야 하는 이유

✔ Amphenol, Molex 및 Stewart의 직접적인 1:1 로우 프로파일 대안    ✔ 업계 평균 8-16주 대비 빠른 2-4주 생산 리드 타임

✔ 완전한 UL 인증 (파일: E484635) 및 ISO9001/ISO14001 인증

• ✔ 엄격한 자동 스탬핑, 금 도금 및 100% 전기 검사
• ✔ 신속한 엔지니어링 지원: 24시간 내 무료 CAD 모델 및 R&D 샘플 제공
• 자주 묻는 질문
• Q1: LINK-PP LPJE169AENL은 표준 RJ45 모듈러 잭과 비교하여 어떤 점이 독특한가요?
• LPJE169AENL은 높이가 11.30mm에 불과한 로우 프로파일 장착 높이와 15.20mm의 초단형 깊이를 특징으로 합니다. 이는 높이가 13.5mm ~ 16.5mm이고 깊이가 21mm인 표준 잭과 비교됩니다. 이러한 컴팩트한 설계 덕분에 1U 랙마운트 블레이드 시스템, 로우 프로파일 의료용 태블릿, 슬림 산업용 PC와 같은 초박형 인클로저에 설치할 수 있습니다.

Q2: LPJE169AENL에는 내부 네트워크 마그네틱(트랜스포머)이 포함되어 있나요?

아니요. LPJE169AENL은 순수 기계식 RJ45 모듈러 잭(비자성)입니다. PCB에 개별 이더넷 트랜스포머를 직접 배치하는 시스템이나 산업용 직렬 통신 버스(RJ45 케이블 경유 RS-485, CAN-버스 또는 독점 텔레메트리 등)에 맞춰 특별히 설계되었습니다.

Q3: LPJE169AENL의 작동 온도 범위는 어떻게 되나요?

LPJE169AENL은 -40°C ~ +85°C의 확장된 산업용 온도 범위에 대해 정격이 부여되었습니다. 견고한 실외 배치, 자동차 진단 도구 및 무조건적인 공장 자동화 환경에 대해 완전히 검증되었습니다.
