제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: SM91502AL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
부품 번호: |
SM91502AL |
회전 비율: |
1:1 ±2% |
OCL(100kHz, 0.1V): |
최소 150μH 최대 450μH까지 |
작동 전압: |
1000VDC |
하이팟(절연): |
4300VDC(1mA, 60초) |
작동 온도: |
-40°C ~ +125°C |
부품 번호: |
SM91502AL |
회전 비율: |
1:1 ±2% |
OCL(100kHz, 0.1V): |
최소 150μH 최대 450μH까지 |
작동 전압: |
1000VDC |
하이팟(절연): |
4300VDC(1mA, 60초) |
작동 온도: |
-40°C ~ +125°C |

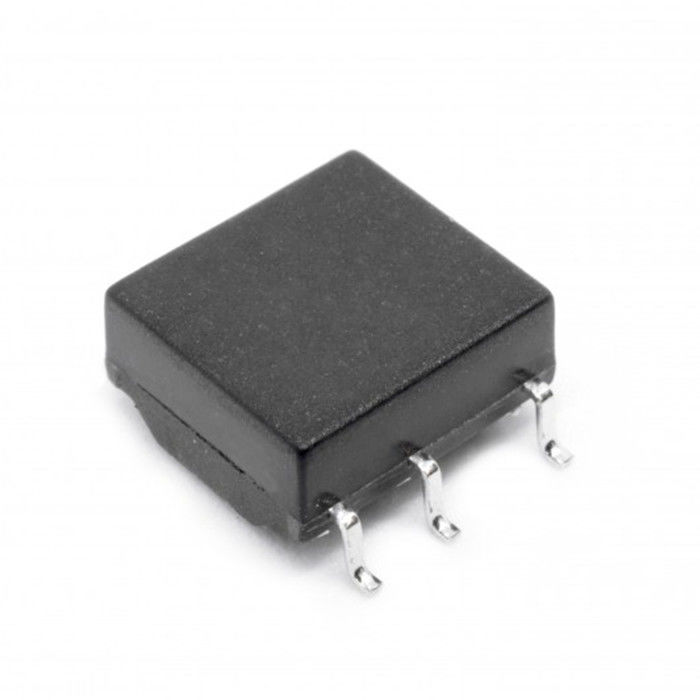

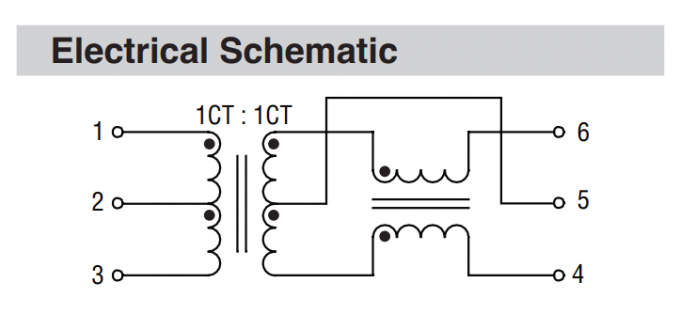

본스 SM91502AL는 단일 채널 배터리 관리 시스템 (BMS) 격리 트랜스포머 모듈로, 뛰어난 노이즈 억제를 위해 통합된 공통 모드 스코크를 갖추고 있습니다.전기차 (EV) 및 에너지 저장 시스템 (ESS) 의 높은 안전 요구 사항을 위해 특별히 설계된, SM91502AL는 1000 VDC 작동 전압과 AEC-Q200을 지원합니다.그것은 가장 까다로운 환경에서 강력한 신호 무결성 및 galvanic 고립을 보장합니다..
SM91502AL는 전기 성능과 생산 준비가 된 신뢰성을 결합하기 때문에 BMS 통신 격리을위한 실용적인 선택으로 눈에 띄습니다.그 사양은 신뢰할 수 있는 신호 결합과 강한 격리 특성을 필요로 하는 시스템에 적합.
| 매개 변수 | 사양 |
|---|---|
| 오픈 서킷 인덕텐스 (OCL) | 150μH 미니 / 450μH 최대 |
| OCL에 대한 시험 조건 | 100 kHz, 0.1 V, -40 °C ~ +125 °C |
| 누출 인덕턴스 | 0최대 0.5 μH |
| 누출 인덕턴스 테스트 조건 | 100kHz, 0.1V |
| DCR - 트랜스포머 쪽 | 0.45 Ω 최대 |
| DCR - CM 스코크 사이드 | 0최대 0.85 Ω |
| 회전 비율 | 11 ± 2% |
| 삽입 손실 | -0.25 dB 최대 @ 4 MHz |
| 환전 손실 (Zout = 100 ohm) | -22 dB 미니 @ 4MHz |
| 일반 모드 거부 비율 | -35 dB min. @ 1 ∼ 100 MHz |
| 일반 모드 거부 비율 | -28 dB min. @ 100~200 MHz |
| 하이 포트 (1mA, 60초) | 4300 VDC |
| 작동 전압 | 1000 VDC |
| 매개 변수 | 사양 |
|---|---|
| 기능 단열 | 네 |
| 작동 온도 범위 | -40 °C ~ +125 °C |
| 저장 온도 범위 | -25 °C ~ +85 °C |
| 수분 민감도 수준 | 1 |
| ESD 분류 (HBM) | 제1호 |
| 포장 | 테이프 & 릴 |
| 릴 수량 | 800 pcs. / 13 인치 릴 |
| 폐지 | Cu/Ni/Sn |
| 준수 | RoHS 준수 |

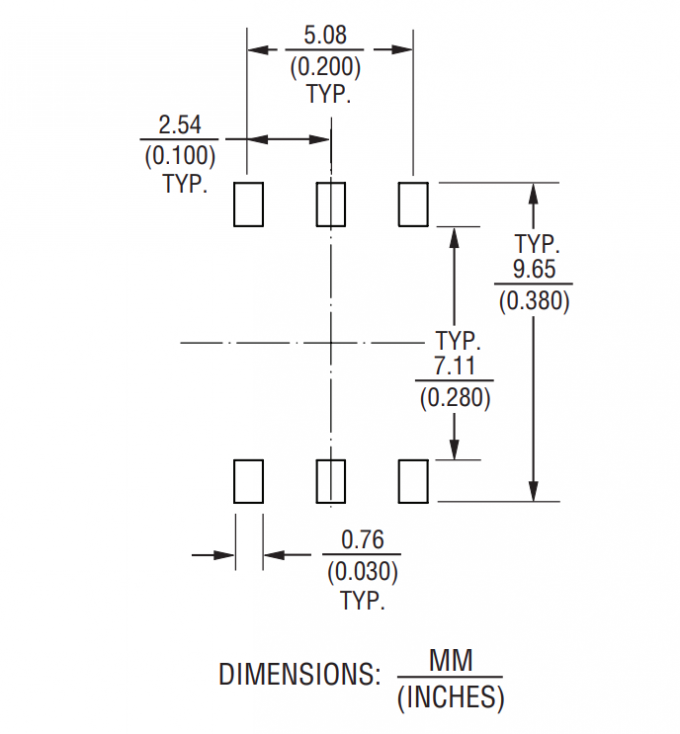

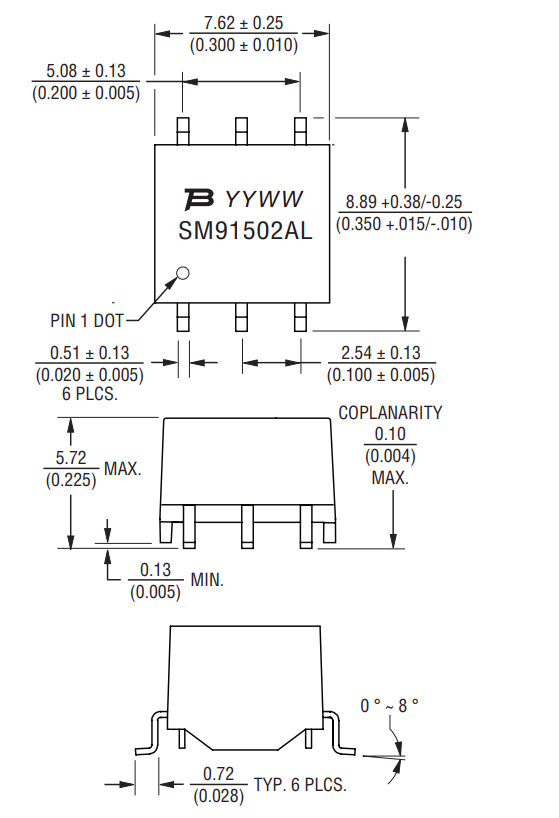

SM91502AL BMS 트랜스포머는 배터리 모니터링 네트워크 내부에서 격리 및 안정적인 통신이 필요한 설계에 적합합니다. 일반적인 응용 분야는 다음과 같습니다.
배터리 관리 시스템에서 신호 무결성과 안전성은 협상 할 수 없습니다. SM91502AL는 기능 단열과 광범위한 작동 온도 범위 (-40 ° C ~ + 125 ° C) 를 제공함으로써 두드러집니다.가두 아래 자동차 환경에 적합하도록낮은 누출 인덕텐스 (0.5 μH 최대) 는 고속 데이터 정확성을 보장하고, 높은 CMRR는 고전력 인버터에서 생성되는 일반 모드 소음으로부터 시스템을 보호합니다.
SM91502AL는 배터리 관리 시스템 통신 및 격리 회로, 특히 IsoSPI 및 일련의 다이지 체인 디자인에서 사용되는 BMS 트랜스포머입니다.
SM91502AL는 AEC-Q200 규격에 맞고 자동차용 용도로 적합합니다.
작동 전압은 1000 VDC입니다.
하이팟 등급은 1mA에서 60초 동안 4300VDC입니다.
아날로그 장치 LTC6804-1 / LTC6811 및 MC33771 / MC33772와 참조 디자인을 지원합니다.
