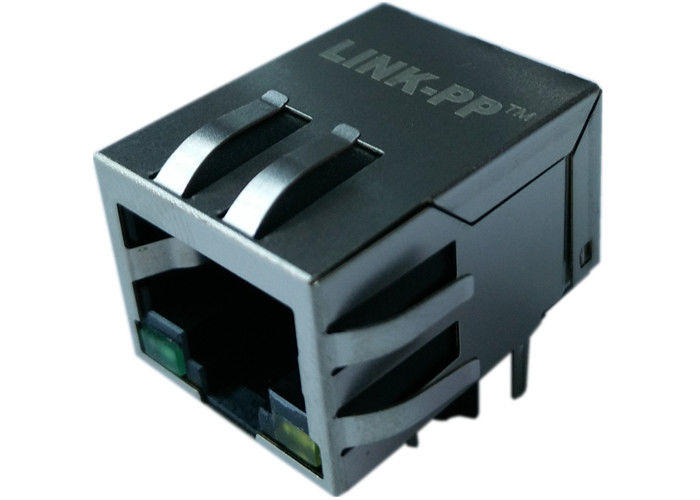

RB1-125BAG1A 10/100Base-T 자기 RJ45 커넥터(변압기 포함)

제품 개요

RB1-125BAG1A RJ45 1x1 트랜스포머 내장형는 고성능통합 RJ45 MagJack 커넥터입니다. 이 싱글 포트, 차폐형 RJ45 커넥터는10/100Base-T 이더넷 애플리케이션을 지원하여 네트워킹 장비에 안정적인 고속 이더넷 연결을 제공합니다.LAN 트랜스포머(마그네틱),EMI 차폐 및 접지 핑거,듀얼 컬러 LED 표시등을 컴팩트한 스루홀 라이트 앵글 패키지에 통합했습니다.안정적인 신호 무결성, EMI 억제 및 공간 효율적인 PCB 통합이 필요한 이더넷 네트워킹 장비용으로 설계된 RB1-125BAG1A는

AutoMDIX 기능을 지원하며, 까다로운 전기적 성능 요구 사항을 충족하고 우수한 공통 모드 제거, 낮은 삽입 손실 및 절연 보호 기능을 제공합니다.트랜스포머 및 LED가 통합된 이

RJ45 커넥터는이더넷 스위치, 라우터, 산업용 네트워킹 장비, 임베디드 컨트롤러, IoT 게이트웨이 및 통신 장치를 포함한 애플리케이션에 이상적입니다.Q9. 통합 마그네틱이 있는 RJ45 커넥터는 어떤 애플리케이션에 사용됩니까?

트랜스포머가 통합된 RJ45 MagJack

• 1x1 싱글 포트 RJ45 커넥터 구성
• 지원
• AutoMDIX 이더넷 기능을 지원하여 네트워킹 장비에 안정적인 고속 이더넷 연결을 제공합니다.
• LED 표시등 (녹색/노란색)EMI 접지 핑거가 있는 차폐 설계
• 스루홀 라이트 앵글 PCB 장착
• 지원
• AutoMDIX 이더넷 기능350μH 최소 인덕턴스 (8mA DC 바이어스)
• ≥30dB 공통 모드 제거를 통한 우수한 EMI 성능
• 1500VAC HiPot 절연 보호
• UL94 V-0 등급 고온 열가소성 하우징
• 작동 온도 범위:
• 0°C ~ +70°C이며, 보관 온도는

일반 사양

매개변수

매개변수

부품

이더넷 성능

매개변수

매개변수

RB1-125BAG1A 데이터시트 - 치수

RB1-125BAG1A 데이터시트 - 회로도

RB1-125BAG1A RJ45 커넥터와

트랜스포머를 선택해야 하는 이유?1. 통합 마그네틱으로 PCB 공간 절약

외부 LAN 트랜스포머가 필요한 기존 RJ45 커넥터와 달리 RB1-125BAG1A는 다음을 결합합니다:

RJ45 커넥터

• 이더넷 트랜스포머
• EMI 차폐
• LED 표시등
• 하나의 컴팩트한 부품으로 통합하여 PCB 복잡성과 조립 비용을 줄입니다.

2. 안정적인 이더넷 신호 성능

다음과 같은 특징을 갖습니다:

350μH 최소 인덕턴스

• 낮은 삽입 손실
• 높은 공통 모드 제거
• 제어된 100Ω 임피던스
• 커넥터는 안정적인 10/100Mbps 이더넷 통신을 보장합니다.

3. 산업 등급 기계 설계

다음의 조합:

스테인리스 스틸 차폐

• UL94 V-0 하우징
• 스루홀 장착
• 장기간 작동을 위한 뛰어난 내구성을 제공합니다.

Q&A

Q1. RB1-125BAG1A RJ45 커넥터는 어떤 이더넷 속도를 지원합니까?

RB1-125BAG1A는

10/100Base-T 이더넷 애플리케이션을 지원하여 네트워킹 장비에 안정적인 고속 이더넷 연결을 제공합니다.Q2. RB1-125BAG1A에 통합 트랜스포머가 포함되어 있습니까?

예. 이 RJ45 MagJack은 이더넷 마그네틱을 통합하여 별도의 외부 LAN 트랜스포머가 필요하지 않습니다.

Q3. 이 RJ45 커넥터는 AutoMDIX를 지원합니까?

예. RB1-125BAG1A는

AutoMDIX를 지원하여 이더넷 케이블 송수신 페어를 자동으로 감지하고 수정할 수 있습니다.Q4. 이 RJ45 커넥터는 어떤 유형의 PCB 장착을 사용합니까?

커넥터는

스루홀 라이트 앵글 장착 설계를 사용하여 PCB 조립에 대한 강력한 기계적 안정성을 제공합니다.Q5. RB1-125BAG1A에 LED 표시등이 포함되어 있습니까?

예. 이더넷 링크 및 활동 상태 모니터링을 위한

녹색/노란색 LED 표시등이 통합되어 있습니다.Q6. 트랜스포머 인덕턴스 사양은 무엇입니까?

통합 트랜스포머는

8mA DC 바이어스에서 100kHz에서 350μH의 최소 1차 인덕턴스를 제공합니다.Q9. 통합 마그네틱이 있는 RJ45 커넥터는 어떤 애플리케이션에 사용됩니까?

예. RB1-125BAG1A는 EMI 접지 핑거가 있는 스테인리스 스틸 차폐를 특징으로 하여 전자기 간섭을 줄입니다.

Q8. 작동 온도 범위는 어떻게 됩니까?

작동 온도 범위는

0°C ~ +70°C이며, 보관 온도는-40°C ~ +85°C입니다.Q9. 통합 마그네틱이 있는 RJ45 커넥터는 어떤 애플리케이션에 사용됩니까?

통합 RJ45 MagJack은 일반적으로 이더넷 스위치, 라우터, 산업용 컨트롤러, IoT 장치, 임베디드 시스템 및 통신 장비에 사용됩니다.

Q10. RB1-125BAG1A는 별도의 RJ45 커넥터와 LAN 트랜스포머를 대체할 수 있습니까?

예. 트랜스포머가 RJ45 커넥터 어셈블리에 통합되어 있으므로 별도의 솔루션에 비해 PCB 설계를 단순화하고 부품 수를 줄일 수 있습니다.
