제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: SGS, CE, ISO9001:2008,REACH163
모델 번호: 7498010210A
지불과 운송 용어
최소 주문 수량: 770pcs
가격: Discount & Supportive
포장 세부 사항: 110 PC/권선, 7reel/carton, 35*35*35/10KGS (770 PC) /carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000K/month
부품번호: |
7498010210A |
100% 크로스: |
LPJ8028ABNL |
데이터 속도: |
10/100Mbps |
포트: |
1 |
지시자: |
녹색-노란색 LED |
산: |
smt |
방패 탭: |
예 |
PoE: |
비 포 |
부품번호: |
7498010210A |
100% 크로스: |
LPJ8028ABNL |
데이터 속도: |
10/100Mbps |
포트: |
1 |
지시자: |
녹색-노란색 LED |
산: |
smt |
방패 탭: |
예 |
PoE: |
비 포 |
| 매개변수 | 사양 |
| 제품 시리즈 | WE-RJ45 |
| 부품 번호 | 7498010210A |
| 장착 유형 | SMT(표면 실장 기술) |
| 포트 구성 | 1 포트(1x1 잭) |
| 탭 위치 | 탭 위로 |
| 쉴드 탭 | 예(향상된 EMI 접지) |
| LED 색상 | 녹색/황색 |
| 작동 온도 | -40°C ~ +85°C |
| 전기적 성질 | 테스트 조건 / 값 |
| 데이터 속도 호환성 | 10/100BASE-T / 100Base-TX |
| 회전율(±2%) | 송신 = 1CT:1CT | RX = 1CT:1CT (100kHz / 100mV) |
| 인덕턴스(OCL) | 100KHz, 100mV, 8mA DC 바이어스 전류에서 최소 350μH |
| 삽입 손실 | -1.0dB 최대(1~100MHz) |
| 반사 손실(100Ω ± 15Ω) | -20dB 최소(1~10MHz) | -16dB 최소(30MHz) | 최소 -12dB(60~80MHz) |
| 누화 | -40dB 최소(1~10MHz) | -35dB 최소(30~60MHz) | 최소 -30dB(60~100MHz) |
| 공통 모드 거부 | -30dB 최소(1–50중헤르츠)| 최소 -20dB(50~130MHz) |
| Hipot 절연(유전체) | 1분 동안 2250VDC |
| PHY 칩 드라이브 모드 | 전류 모드 및 전압 모드 PHY 모두 지원 |
| PoE 호환성 | 비PoE |
| 표준 준수 | IEEE 802.3u와 완벽하게 호환 |
데이터시트에 따르면 이 커넥터 모듈은 SMT 실장을 사용하고 차폐 구조를 포함하며 링크/상태 가시성을 위한 LED 표시 기능을 갖추고 있습니다. 또한 이 문서는 회로도에 1,000pF/2kV 절연 요소를 표시하고 해당 제품이 Wurth Elektronik의 WE-RJ45 LAN 10/100BaseT 시리즈의 일부임을 식별합니다.

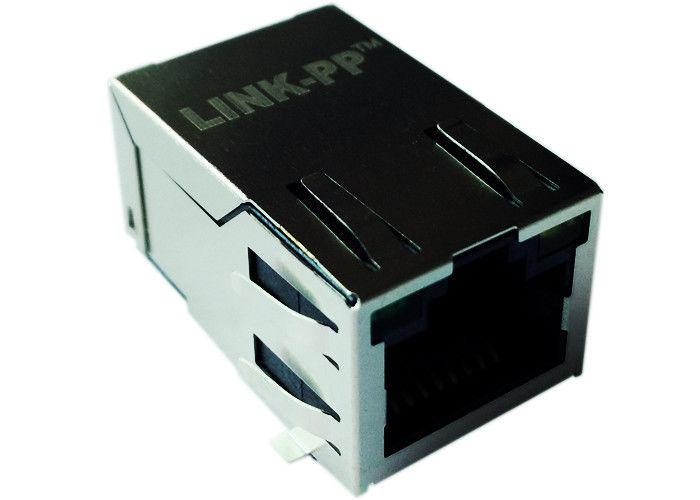

자기 장치가 통합된 원래 7498010210A 표면 실장(SMT) RJ45 커넥터를 구입하세요. 10/100BASE-T 속도, 탭 위로 방향, 실드 탭 및 산업 온도 범위(-40°C ~ +85°C)가 특징입니다. IEEE 802.3u 및 Auto MDIX 규격.견적 요청또는 오늘 기술 데이터 시트.
예. 데이터 시트에는 다음을 준수한다고 명시되어 있습니다.10/100Base-TX 애플리케이션용 IEEE 802.3u.
아니요. 이 부분은 다음과 같이 지정됩니다.비PoE.
작동 온도 범위는 다음과 같습니다.-40°C ~ +85°C.
예. 제품이 다음과 같이 나열되어 있습니다.녹색-노란색 LED.
예. 데이터시트에는 명시적으로 명시되어 있습니다.자동 MDIX 가능.
