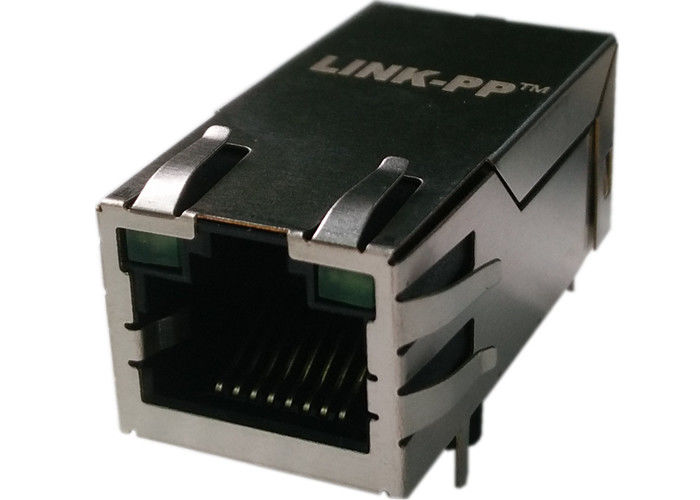

JK0-0177NL 1000BASE-T PoE+ RJ45 PoE+ RJ45 커넥터 (탭 업, 35W PSE, 2250VDC)

JK0-0177NL은 PulseJack™ 시리즈의 고성능 단일 포트(1x1) 기가비트(1000BASE-T) RJ45 통합 커넥터 모듈(ICM)입니다. 12개의 개별 신호 핀과 4개의 절연 PoE+ 전원 핀을 특징으로 하는 고급 내부 아키텍처로 설계된 JK0-0177NL은 IEEE 802.3at / IEEE 802.3bt 사양을 완벽하게 준수합니다.

2쌍 또는 4쌍을 통해 PSE 사이트에서 최대 35W의 연속 전력(PD 사이트에서 15W~30W)을 제공하며, 견고한 2250 VDC 유전체 절연을 유지합니다. 업계 최고 수준인 20mA 라인 측 DC 바이어스에서 검증된 350 µH 최소 개방 회로 인덕턴스(OCL)를 특징으로 하는 JK0-0177NL은 고출력 PoE 설정에서 코어 포화가 발생하지 않도록 합니다. UL 94 V-0 난연성 열가소성 수지 본체에 MSL 1 등급으로 제작되어 고밀도 네트워킹 하드웨어, IP 보안 카메라, 스마트 빌딩 컨트롤러 및 엔터프라이즈 액세스 포인트에 최적화되어 있습니다.

1. 일반 및 환경 성능

2. PoE 전력 공급 및 전기적 특성(@ 25°C)

100Ω±15Ω100Ω±15Ω)

3. 재료, 기계적 내구성 및 LED 구성

IF=20mAJK0-0177NL RJ45 커넥터 데이터시트

엔지니어링 심층 분석: JK0-0177NL을 선택해야 하는 이유?

1. 20mA DC 바이어스 내성: 높은 불균형 전류 하에서의 코어 포화 방지

대부분의 일반 기가비트 ICM은 레거시 IEEE 802.3 표준에 따라 11mA DC 바이어스만 정격입니다. 실제 PoE+ 설치에서 케이블 쌍 저항 불균형은 높은 DC 루프 오프셋을 유발할 수 있습니다.

Pulse JK0-0177NL은 20mA DC 바이어스에서 최소 350 µH OCL을 보장하여 기존 커넥터보다 거의 두 배의 포화 마진을 제공합니다. 이는 인덕턴스 롤오프를 방지하고 고주파 반환 손실을 안정화하며, 긴 케이블 실행(최대 100미터)에서 패킷 손실 또는 링크 플래핑을 완전히 제거합니다.

2. 전용 12-신호 + 4-PoE 핀 물리적 분리

내부 신호 트레이스에 센터 탭을 결합하는 일반적인 통합 커넥터와 달리, JK0-0177NL은 12개의 신호 핀과 4개의 고게이지 PoE 전원 핀을 독점적으로 물리적으로 분리합니다.

열 분리: 민감한 PHY 차동 신호에서 최대 35W의 연속 DC 열을 분리합니다.

• 근단 누화(NEXT) 감소: 전력 주입 과도 현상과 데이터 변압기 간의 상호 인덕턴스 결합을 최소화합니다.
• 하드웨어 설계 및 PCB 레이아웃 권장 사항

1. 고전류 PoE 라우팅(4개 전원 핀):

최소 온도 상승으로 최대 720mA의 연속 라인 전류를 수용하기 위해 4개의 전용 PoE 전원 트레이스를 최소 30~35밀(1온스 구리 기준)의 폭으로 라우팅합니다.

• 전원 리턴 핀 아래에 로컬 열 전달 폴리곤을 배치하여 내부 접지/전원 평면으로 열을 직접 전달합니다.
• 2. 2250 VDC 절연 유지 영역 경계:

2250 VDC 유전체 테스트를 안전하게 통과하기 위해 전면 라인 측 회로(섀시/차폐 접지)와 디지털 PHY 측 회로(로직 접지) 사이에 ≥ 2.0mm의 절대 간격 거리를 유지합니다.

3. 웨이브 솔더링 열 프로파일:

모듈은 MSL 1 열가소성 수지 하우징을 특징으로 하므로 포장에서 바로 꺼내 웨이브 솔더링할 수 있습니다. 권장 피크 온도는 10초를 초과하지 않는 시간 동안 최대 260°C입니다.

소싱, 물류 및 주문 정보

주문용 부품 번호:

• JK0-0177NL 포장 표준:
• 산업용 정전기 방지 트레이 포장(보호 쿠션 마스터 배송 상자).습도 민감도:
• JEDEC MSL 1(웨이브 솔더링 전 건조 팩 또는 베이킹 불필요).최소 주문 수량(MOQ):
• 표준 전체 트레이 수량(프로토타이핑용 샘플 수량 지원).표준 공장 리드 타임:
• 6~10주(동적 버퍼 재고는 영업 데스크에 문의).자주 묻는 질문

Q1: Pulse JK0-0177NL과 JXK0-0177NL의 작동 차이점은 무엇입니까?

A: 주요 차이점은 작동 온도 등급에 있습니다. JK0-0177NL은 상용 온도 환경(0°C ~ +70°C)에 대해 지정됩니다. JXK0-0177NL은 산업 온도(-40°C ~ +85°C)를 견딜 수 있도록 확장 온도 자기 와이어 및 포팅으로 설계되었습니다. 두 장치 모두 동일한 핀 배열, 풋프린트 치수 및 전기적 턴 비율을 공유합니다.

Q2: JK0-0177NL은 IEEE 802.3bt 4쌍 PoE 전력을 지원할 수 있습니까?

A: 예. JK0-0177NL은 처음에 2쌍을 통한 IEEE 802.3at(PoE+) 30W 전력 공급(라인 연결 MX1 및 MX2 사용, 또는 MX3/MX4 사용 시 15W)을 목표로 했지만, 내부 4채널 변압기 형상과 전용 4핀 전력 추출을 통해 최신 IEEE 802.3bt 표준 하에서 4쌍 전체에 걸쳐 최대 30W~80W의 전력 분배를 지원할 수 있습니다.

Q3: 20mA DC 바이어스에서 350 µH가 PoE+ 애플리케이션에 중요한 이유는 무엇입니까?

A: 이더넷 케이블을 통해 높은 DC 전류가 흐르면 도체 쌍 간의 저항 불일치가 변압기 권선에 불균형 DC 바이어스를 생성합니다. JK0-0177NL은 20mA DC 전류 바이어스가 적용된 상태에서 최소 350 µH의 인덕턴스를 유지하도록 보장하여 이더넷 차동 신호를 왜곡하고 패킷 손실을 유발할 수 있는 자기 포화를 방지합니다.

Q4: 어떤 이더넷 PHY 트랜시버가 JK0-0177NL과 호환됩니까?

A: 4개 차동 채널 전체에 걸쳐 표준 1CT:1CT 턴 비율은 JK0-0177NL을 TI, Marvell, Broadcom, Realtek 및 Microchip의 IC를 포함한 모든 주요 전류 모드 및 전압 모드 기가비트 이더넷 PHY와 보편적으로 호환되도록 합니다.
