제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 0813-1X1T-43-F
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: $0.06-$0.35
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/Month
제품 유형: |
MagJacks(ICM) |
부품 번호: |
0813-1X1T-43-F |
포트 수: |
1X1 |
속도: |
1000base-t |
EMI 탭: |
와 함께 |
주도의: |
없이 |
Rohs 준수: |
예-RoHS |
작동 온도: |
0 ~ +70ºC |
제품 유형: |
MagJacks(ICM) |
부품 번호: |
0813-1X1T-43-F |
포트 수: |
1X1 |
속도: |
1000base-t |
EMI 탭: |
와 함께 |
주도의: |
없이 |
Rohs 준수: |
예-RoHS |
작동 온도: |
0 ~ +70ºC |

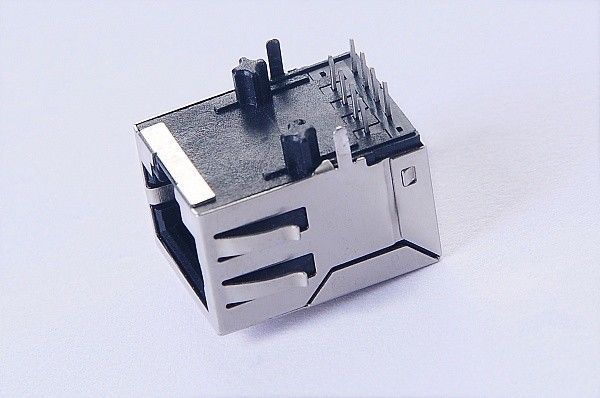

0813-1X1T-43-F는 1000BASE-T (기가비트 이더넷) 애플리케이션을 위해 설계된 고성능, 단일 포트 (1x1) RJ45 통합 커넥터 모듈 (ICM) 이다.이 MagJack®는 산업 표준 RJ45 커넥터의 고밀도 장점을 정밀 엔지니어링 자석과 결합합니다., 뛰어난 신호 무결성, EMI 억제 및 단일 PCB 공간 절감 구성 요소에서 갈바닉 격리.
| 매개 변수 | 사양 |
|---|---|
| 제품 이름 | 0813-1X1T-43-F RJ45 자석으로 |
| 종류 | 매그 잭 / ICM |
| 항구 수 | 1x1 |
| 속도 | 1000BASE-T |
| 높이 프로파일 | 표준 |
| LED | 아니 |
| 포트 구성 | 탭 아래 |
| PoE 등급 | 비 PoE |
| 장착형 | 홀 마운트 를 거쳐 |
| 작동 온도 | 0°C ~ +70°C |
| EMI 탭 | 네 |
| RoHS 준수 | 네 |
0813-1X1T-43-F는 1000BASE-T 이더넷 애플리케이션을 위해 설계된 1x1 RJ45 MagJack (Integrated Connector Module, ICM) 이다.PCB 디자인을 단순화하는 데 도움이 됩니다., 레이아웃 복잡성을 줄이고 신뢰할 수있는 기가비트 이더넷 성능을 지원합니다.
표준 높이 프로파일, 탭 다운 포트 오리엔테이션,이 커넥터는 안정적인 기계적 유지와 신뢰할 수있는 신호 무결성을 요구하는 네트워크 장비에 실용적인 선택입니다.또한 EMI 탭을 포함하고 RoHS를 준수하여 현대 산업 및 상업 네트워크 설계에 적합합니다.
1회전 비율
TP1: 1CT: 1CT ± 2%
TP2: 1CT: 1CT ± 2%
TP3: 1CT: 1CT ± 2%
TP4: 1CT: 1CT ± 2%
2. OCL@ 100kHz / 100mVRMS: 8mA DC 편향: 350μH min.
3삽입 손실
0.1MHz에서 1MHz: -1.1 dB 최대
1MHz ~ 65MHz: 최대 -0.5 dB
65MHz에서 100MHz: 최대 0.8 dB
100MHz에서 125MHz: 최대 -1.2 dB
4수익 손실 (최소)
0.5MHz에서 40MHz: -18 dB
40MHz에서 100MHz: -12 + 20log ((f/80MHz) dB
5. 일반적인 모드에서 일반적인 모드 거부:100kHz에서 100MHz: -30 dB min
6공통 모드에서 차차 모드 거부:100kHz에서 100MHz: -35 dB min
7히포트 / 격리 전압:1500 Vrms 또는 2250 VDC
0813-1X1T-43-F MagJack는 다음과 같은 광범위한 이더넷 지원 장치에 대한 다재다능한 솔루션입니다.
이 RJ45 커넥터와 자석은 다음과 같은 용도로 이상적입니다.
자석이 커넥터에 통합되어 있기 때문에 디자인은 더 컴팩트하고 경로를 더 쉽게 만들 수 있습니다.
이 부품은 1000BASE-T를 위해 설계되었으며, 고속 구리 이더넷 링크에 적합합니다.
탭 다운 구성과 LED 디자인 지원은 전면 패널과 보드 레이아웃을 간소화했습니다.
내장된 EMI 탭은 잡음 조절을 개선하고 더 강력한 시스템 성능을 지원합니다.
RoHS 준수, 이 커넥터는 현대 환경 및 제조 요구 사항에 부합합니다.
