제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP5007NL
문서: LP5007NL.pdf
지불과 운송 용어
최소 주문 수량: 400pcs
가격: $0.06-$0.6
포장 세부 사항: 테이프 및 릴,
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 한달에 3000000
부품 번호: |
LP5007NL |
핀 번호: |
24핀 |
OCL: |
350uh 분 |
분리 전압: |
1500 VRMS |
데이터 속도: |
100base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
0 ° C ~ +70 ° C |
부품 번호: |
LP5007NL |
핀 번호: |
24핀 |
OCL: |
350uh 분 |
분리 전압: |
1500 VRMS |
데이터 속도: |
100base-t |
채널/포트 수: |
하나의 |
PoE: |
비 |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
0 ° C ~ +70 ° C |

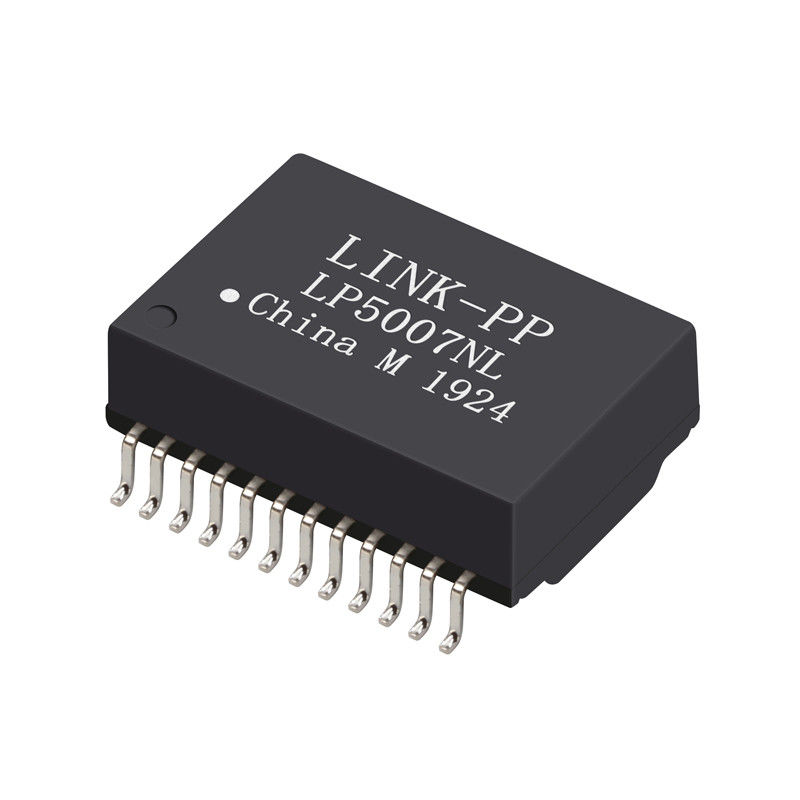

LP5007NL 1000Base-T SMT LAN 트랜스포머 모듈, 단일 포트 24 핀 설계, 350μH 인덕턴스, 1500V 격리, 폭 40 °C ~ + 85 °C 범위. 펄스 H5007NL, WE 749020011A와 호환됩니다.벨푸스 S558-5999-P3-F, 산업용 이더넷 및 RJ45 모듈에 이상적입니다.
| 제목 |
기가 비트 트랜시버를 지원하도록 설계된 1000base-t 자기 모듈 |
||
|
종류 |
P/N |
제조업자 |
설명 |
|
기가비트 트랜스포머 |
LP5007NL |
LINK-PP |
1000BASE-T 단일 포트 1:1 |
|
|
|||
|
시리즈 |
인터페이스 |
이더넷 애플리케이션 |
라디오 켜 |
|
자석모듈 |
격리 및 데이터 |
10/100/1000 베이스-T |
1:1 |
|
|
|||
|
길이 |
너비 |
높이 |
기준 이 충족 |
|
17.55mm |
12.20mm |
60.00mm |
IEEE 802.3, UL 94 V-0 |
의LP5007NL 1000M BASE-T LAN 트랜스포머 모듈10/100/1000Base-T RJ45 커넥터 모듈 및 이더넷 PHY 인터페이스돋보이는우수한 신호 무결성, 안정적인 인덕턴스, 높은 격리 전압, 광범위한 산업 온도 범위, LP5007NL는라우터, 스위치, 산업용 이더넷, 자동화, IP 카메라 및 IoT 네트워크 장비.
이 모델은전기 및 기계적 완전 호환성산업 선도적인 부품과 같은펄스 H5007NL / H5007NLT, WE 749020011A, 벨프푸스 S558-5999-P3-F, 헤일로 TG1G-S002NZ, 그래서대용량 SMT 생산에 사용되는 드롭 인 대체 솔루션.
와 함께안정적인 350μH 인덕턴스, 낮은 삽입 손실 및 최적화된 반환 손실, LP5007NL는깨끗한 눈 다이어그램, 낮은 jitter, 신뢰할 수 있는 1000Base-T 데이터 전송.
최적화된DCMR 및 크로스 스톡 성능효과적으로 억제합니다.일반 모드 소음 및 EMI, 지원전기적으로 시끄러운 산업 환경에서 강력한 통신.
용도로 설계된0 °C~+70 °C의 작동 온도, LP5007NL는 배달장기적인 안정성가혹한 환경에서공장 자동화, 야외 IP 카메라, 산업용 게이트웨이.
LP5007NL는핀과 핀 사이의 호환성 및 전기적 호환성주요 산업 모델,
이것은원활한 2차 공급자 자격과 위험 없는 공급망 다양화.
| 매개 변수 | 기호 | 시험 조건 | 분 | 유형 | 맥스 | 단위 |
|---|---|---|---|---|---|---|
| 회전 비율 | n | 1CT: 1CT | ∙ | 1:1 | ± 5% | ∙ |
| OCL 인덕턴스 | L | 100kHz, 100mV, 8mA DC | 350 | ∙ | ∙ | μH |
| 삽입 손실 | IL | 1~100MHz | ∙ | ∙ | ¥10 | dB |
| 수익 손실 | RL | 1~30MHz | ¥18 | ∙ | ∙ | dB |
| 수익 손실 | RL | 40MHz | ¥16 | ∙ | ∙ | dB |
| 수익 손실 | RL | 50MHz | ¥12 | ∙ | ∙ | dB |
| 수익 손실 | RL | 60~80 MHz | ¥10 | ∙ | ∙ | dB |
| 크로스 스톡 | CT | 1~100MHz | ¥30 | ∙ | ∙ | dB |
| 일반 모드 거부의 차이 | DCMR | 1~100MHz | ¥30 | ∙ | ∙ | dB |
| 하이-포트 | ∙ | 60초 | 1500 | ∙ | ∙ | Vrms |
의LP5007NL 1000M BASE-T LAN 트랜스포머 모듈제공높은 신뢰성, SMT 최적화, 드롭 인 호환 솔루션에 대해기가비트 이더넷 RJ45 커넥터 및 PHY 설계.우수한 전기 성능, 산업용 온도 범위 및 광범위한 교차 참조 호환성, LP5007NL는안정적인 네트워크 성능과 안전한 공급망 공급.
| 매개 변수 | 설명 |
|---|---|
| 제조업자 | LINK-PP |
| 부문 번호 | LP5007NL |
| 제품 종류 | LAN 트랜스포머 모듈 |
| 항구 | 1 |
| 속도 | 10/100/1000Base-T |
| 장착 | SMT |
| 포장 | 테이프 & 릴 |
| 상태 | 액티브 |
전문 자석 부품 제조업체인 LINK-PP는 LAN용의 새로운 범위의 자석 모듈을 소개합니다. 그들은 LAN (지역 네트워크) 애플리케이션과 함께 사용하도록 최적화되었습니다.다른 적합한 응용 프로그램에는 허브가 포함됩니다., 라우터 및 스위치. 이더넷 프로토콜은 데이터 통신의 일반적인 기초입니다. 이 1000base-t 매그네틱스 모듈은 IEEE 802.3 표준을 따르고 있습니다. 다른 전송 속도는 구별 할 수 있습니다:10 Mbit/s의 10 Base-T, 100 베이스-T와 100 Mbit/s, 1000 베이스-T와 1 Gbit/s 전송 속도. LP5007NL는 다양한 턴 비율과 350uH min OCL를 제공합니다.그것은 0 °C에서 + 70 °C까지 확장 된 운영 온도 범위를 지원합니다..
