제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 7498011122AR
문서: LPJ19911ADNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.08-$1.79
포장 세부 사항: 테이프 & 릴
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
제품번호: |
7498011122AR |
커넥터 유형: |
RJ45 |
응용: |
10/100 베이스-티, 오토무딕스 |
장착 유형: |
보드 에지, 표면 실장 |
종료: |
솔더 |
차폐: |
차폐, 에미 손가락 |
LED 색상: |
녹황색 |
작동 온도: |
-40 ° C ~ 85 ° C |
제품번호: |
7498011122AR |
커넥터 유형: |
RJ45 |
응용: |
10/100 베이스-티, 오토무딕스 |
장착 유형: |
보드 에지, 표면 실장 |
종료: |
솔더 |
차폐: |
차폐, 에미 손가락 |
LED 색상: |
녹황색 |
작동 온도: |
-40 ° C ~ 85 ° C |

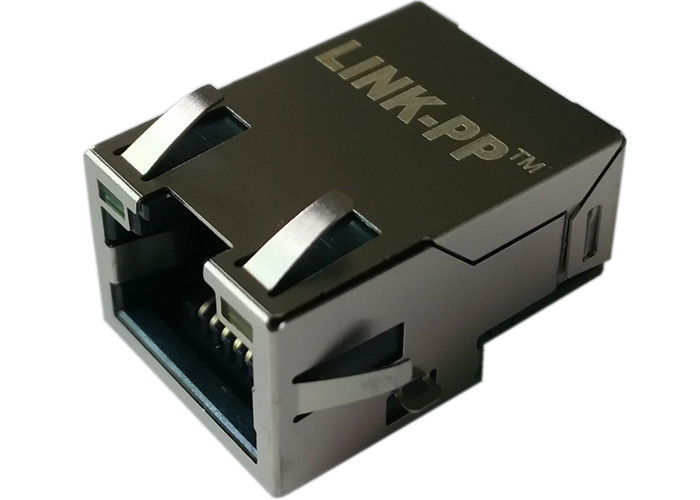

7498011122AR 10/100Base-T를 위한 통합 LAN 트랜스포머와 함께 보호된 RJ45 SMT 보드 엣지 마운트, DOM LED (노랑-녹색), 1:1 회전, 350μH 인덕턴스, Hipot 2250VDC.산업용 이더넷 및 강력한 LAN 인터페이스에 이상적입니다..
10/100Base-T 애플리케이션을 위한 통합 LAN 트랜스포머와 함께 높은 신뢰성, 보호된 RJ45 커넥터 SMT 보드 엣지 장착, 노란색 녹색 LED, 넓은 온도 범위 (-40°C ~ +85°C),산업 및 상업용 네트워크 장비용으로 설계된.
| 매개 변수 | 사양 |
|---|---|
| 제품 번호 | 7498011122AR |
| 설명 | LAN-트랜스포머 WE-RJ45LAN 10/100Base-T |
| 커넥터 타입 | RJ45 (보호) |
| 항구 | 1 |
| 장착 | 보드 엣지, 표면 마운트 (SMT) |
| 폐지 | 소금 |
| 방패 탭 | 그래요 |
| 탭 방향 | 위로 |
| LED | 노란색-녹색 |
| PoE 지원 | 비 PoE |
| 개선된 CMRR | 아니 |
| 히포트 테스트 | 2250 VDC, 1분 |
| 표준 | IEEE 802.3u (10/100Base-TX) |
| 자동 MDIX | 그래요 |
| 작동 온도 | -40°C ~ +85°C |
| 매개 변수 | 사양 |
|---|---|
| 데이터 비율 | 10 / 100 Mbps |
| 인덕턴스 | 350μH |
| 회전 비율 | 1: 1 |
| 삽입 손실 | ≤ -1.0dB (1100MHz) |
| 환전 손실 (100 Ω) | 1·30 MHz: ≥ -18 dB |
| 30~60 MHz: ≥-14 dB | |
| 60~80 MHz: ≥-12 dB | |
| 80~100 MHz: ≥-10 dB | |
| 일반 모드 거부 (CMR) | ≥ -35dB (1~100MHz) |
| 크로스 스톡 | ≥ -35dB (1~100MHz) |
1산업 환경에서 EMI / 신호 무결성
해결책:EMI 손가락과 통합 트랜스포머 (CMR ≥ -35 dB) 를 가진 보호된 RJ45 몸체는 공통 모드 노이즈 결합을 최소화합니다.
2SMT 생산에 대한 조립 및 재흐름 호환성
해결책:보드 엣지 SMT 패키지 자동화 픽 앤 위치 및 리플로우 용접을 위해 설계 (상품자의 리플로우 프로필을 따라).
3현장 장비의 작동 범위가 불확실합니다.
해결책:지정된 작동 범위 (-40 °C ~ + 85 °C) 는 야외 또는 산업용 배치에서 위험을 줄입니다.
4QA에 의해 요구되는 준수 및 테스트 증거
해결책:IEEE 802.3u 컴플라이언스, Hipot 2250 VDC / 1 min ‧는 구매 패키지에 테스트 보고서를 포함합니다.
