제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH
모델 번호: MIC24121-5308W-LF3
지불과 운송 용어
최소 주문 수량: 200 PC를
가격: $1.0
포장 세부 사항: 1개의 쟁반, 37*30*30 cm인, 1개의 판지에 있는 22 쟁반에 있는 60 PC 각 판지의 10 킬로그램 (1320 PC)
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
부품 번호: |
MIC24121-5308W-LF3 |
양산: |
LPJ19911ADNL |
오리지널 무나팩터: |
링크-PP |
애플리케이션: |
10/100Base-T 이더넷 |
종료: |
솔더 |
장착 스타일: |
SMT/표면 실장 |
포트 구성: |
1×1 RJ45 포트 |
격리: |
2250VDC |
부품 번호: |
MIC24121-5308W-LF3 |
양산: |
LPJ19911ADNL |
오리지널 무나팩터: |
링크-PP |
애플리케이션: |
10/100Base-T 이더넷 |
종료: |
솔더 |
장착 스타일: |
SMT/표면 실장 |
포트 구성: |
1×1 RJ45 포트 |
격리: |
2250VDC |

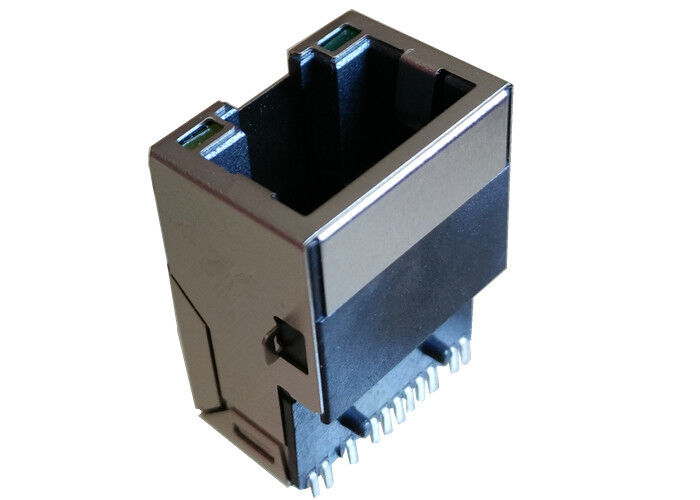

MIC24121-5308W-LF3는 10/100BASE-T SMT RJ45 커넥터로, 2250V 격리, 350μH OCL, 40 ~ + 85 °C.
| 매개 변수 | 사양 |
|---|---|
| 적용 | 용도로 설계된10/100BASE-T 이더넷 |
| 인덕턴스 (OCL) | 350μH 분@ 100 kHz, 100 mV, 8 mA DC 편향 (J1?? J2; J3?? J6, Lp) |
| 다이 일렉트릭 저항 전압 | 2250 VDC, 1분 (P1J1, P1과 P4 사이에 묶인) |
| 회전 비율 / 극성 (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| 회전 비율 / 극성 (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| 삽입 손실 | ≤ 1.0 dB1MHz 100MHz |
| 수익 손실 | ≥ 18 dB(1 ∼ 30MHz) |
| ≥ 16 dB(30 ∼ 45 MHz) | |
| ≥ 14 dB(45 ∼ 60 MHz) | |
| ≥ 12 dB(60 ∼ 80 MHz) | |
| 크로스 스톡 | ≤ 35 dB1MHz 100MHz |
| 일반 모드 거부 (CMR) | ≤ 35 dB1MHz 100MHz |
| 작동 온도 범위 | 40 °C ~ +85 °C |
MIC24121-5308W-LF3는 이더넷 자석을RJ45 커넥터 하우스, 설계자가 분리된 트랜스포머 구성 요소를 제거 할 수 있습니다.
이것은 신호 무결성을 향상시키고 EMI를 줄이고 고밀도 레이아웃에서 PCB 라우팅을 단순화합니다.
높은 격리 전압과 강한 공통 모드 거부가 산업 이더넷 환경에 적합합니다.
