제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 08B1-1X1T-36-F
지불과 운송 용어
최소 주문 수량: 60 개 PC
가격: $ 0.76
포장 세부 사항: 60개/트레이, 11개 트레이(660개/상자)
배달 시간: 3~5일
지불 조건: TT,NET30/60/90 일
공급 능력: 4600K.PCS/Month
부품 번호: |
08B-11X1T-36-F |
커넥터 유형: |
자기 장치가 통합된 RJ45(MagJack) |
포트: |
1×1(단일 포트) |
데이터 속도: |
10/100BASE-T(AutoMDIX) |
장착 유형: |
통로 |
정위: |
90° 각도(오른쪽), 탭 위쪽 |
LED: |
없음 |
차폐: |
차폐, 에미 손가락 |
부품 번호: |
08B-11X1T-36-F |
커넥터 유형: |
자기 장치가 통합된 RJ45(MagJack) |
포트: |
1×1(단일 포트) |
데이터 속도: |
10/100BASE-T(AutoMDIX) |
장착 유형: |
통로 |
정위: |
90° 각도(오른쪽), 탭 위쪽 |
LED: |
없음 |
차폐: |
차폐, 에미 손가락 |

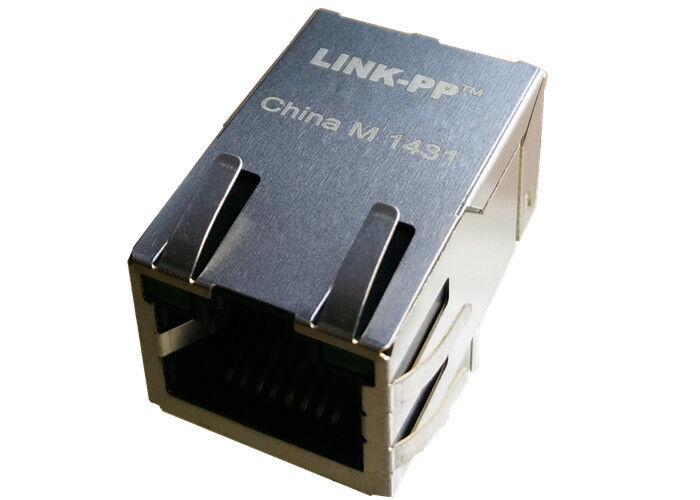

08B-11X1T-36-F MagJack Shielded RJ45 10/100BASE-T 커넥터, 1×1 포트, 구멍, 탭-업, LED가 없습니다, -40°C ~ +85°C, RoHS & UL 인정. 산업 및 네트워크 SMT 보드에 이상적입니다.
08B-11X1T-36-F단일 항구입니다보호된 RJ45 커넥터에테르넷 자기장치를 통합하여,10/100BASE-T어플리케이션
이 구멍, 직각 (90°) RJ45 커넥터 특징탭-업 방향,LED 표시기가 없거나, 그리고산업용 작동 온도 -40°C ~ +85°C, 견고한 네트워크 및 임베디드 이더넷 설계에 이상적입니다.
커넥터는 고성능 자석이IEEE 802.3 격리 요구 사항, 우수한 신호 무결성, EMI 억제 및 외부 부품 수를 줄이는 동시에 시스템 신뢰성을 제공합니다.
| 매개 변수 | 가치 |
|---|---|
| 커넥터 타입 | RJ45 |
| 항구 수 | 1 |
| 행 수 | 1 |
| 포트 구성 | 탭 위 |
| 방향성 | 직각 (90°) |
| 장착형 | 구멍을 통해 |
| 폐지 | 소금 |
| PCB 위 높이 | 0.531" (13.49mm) |
| 보호 | 보호, EMI 손가락 |
| 잭당 코어 수 | 4 |
| LED | LED가 포함되어 있지 않습니다. |
| 보드 가이드 | 네 |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 (TX / RX) | 1CT: 1 |
| DCL @ 100 kHz / 100 mV RMS (8 mA DC bias) | 350μH 분 |
| 삽입 손실 (1MHz 100MHz) | -1.0 dB 최대 |
| 회귀 손실 (130MHz) | ≥-18 dB |
| 회전 손실 (30~60MHz) | ≥ −18 + 20·로그 (F/30MHz) dB |
| 회귀 손실 (60~80MHz) | ≥-12 dB |
| 크로스 토크 (TX?? RX, 500 kHz?? 100 MHz) | ≥ -35 dB |
| CM에서 CM 거부 (100 kHz~100 MHz) | ≥-30 dB |
| CM에서 DM 거부 (100 kHz~100 MHz) | ≥ -40 dB |
| 히포트 (이솔레이션) | 1500Vrms |
| 테스트 | IEEE 802.3 격리 요구 사항 (100% 생산 테스트) |
모든 부대는100% 생산시 테스트준수하기 위해IEEE 802.3 격리 요구 사항.
1주택:열탄화성 PBT, 검은색
2연락처:구리 합금
3핀:금으로 코팅된 구리 와이어
4방패:구리 합금 위에 미리 접착된 니켈
