브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH
모델 번호: 0826-1X2T-23-F
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $1.1-$5.19
포장 세부 사항: 쟁반
배달 시간: 2~3일 이내에
지불 조건: TT,NET30/60/90 일
공급 능력: 3000K/월
부품 번호: |
0826-1X2T-23-F |
포트 수: |
듀얼 포트(1×2) |
커넥터 유형: |
기가비트 매그 잭 |
응용: |
10/100/1000 베이스-T |
장착 유형: |
구멍을 통해 |
정위: |
90 ～ 각도 (오른쪽) |
종료: |
솔더 |
차폐: |
차폐, 에미 손가락 |
부품 번호: |
0826-1X2T-23-F |
포트 수: |
듀얼 포트(1×2) |
커넥터 유형: |
기가비트 매그 잭 |
응용: |
10/100/1000 베이스-T |
장착 유형: |
구멍을 통해 |
정위: |
90 ～ 각도 (오른쪽) |
종료: |
솔더 |
차폐: |
차폐, 에미 손가락 |

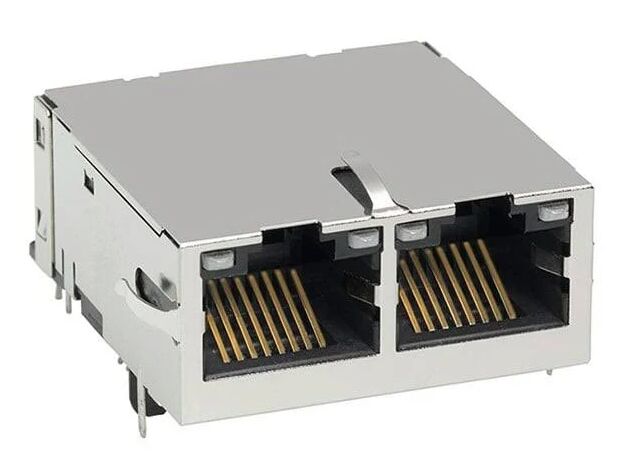

0826-1X2T-23-F 기가비트 MagJack 듀얼 포트 RJ45 커넥터, 통합 마그네틱, 12 코어, EMI 차폐, 1500Vrms 절연, 10/100/1000Base-T 이더넷 네트워킹 장비용 LED 표시등 포함.
0826-1X2T-23-F 기가비트 MagJack은 이더넷 마그네틱이 통합된 듀얼 포트(1x2) RJ45 커넥터로, 10/100/1000Base-T 기가비트 이더넷 애플리케이션을 위해 설계되었습니다.이 차폐된 직각 스루홀 RJ45 MagJack은 LAN 트랜스포머, 공통 모드 필터링 및 듀얼 LED를 통합하여 PCB 설계를 단순화하는 동시에 우수한 신호 무결성, EMI 억제 및 IEEE 802.3 규격 절연 성능을 보장합니다.포트당 12 코어와 탭 업 방향을 갖춘 0826-1X2T-23-F는 이더넷 스위치, 라우터, 네트워크 인터페이스 카드(NIC) 및 산업용 이더넷 장치와 같은 네트워킹 장비에 널리 사용됩니다.주요 특징듀얼 포트 RJ45 MagJack (1x2 구성)10/100/1000Base-T 기가비트 이더넷 지원0826-1X2T-23-F
Auto-MDIX 호환EMI 핑거가 있는 차폐 커넥터직각 스루홀 장착통합 LED 표시등1500Vrms 절연30μin 금도금 접점0826-1X2T-23-F
정확한 PCB 위치 지정을 위한 보드 가이드높은 EMI 차폐 성능커넥터 치수는 이더넷 인터페이스 기계 표준을 준수합니다.매개변수
솔더
| 부품 | 2.2 V typ |
|---|---|
| 녹색 / 주황색 / 노란색 | |
| 위 | 포트당 코어 수 |
| 12 | 차폐 |
| EMI 핑거가 있는 차폐 | 포장 |
| 트레이 | 작동 온도 |
| 0°C ~ +70°C | 0826-1X2T-23-F RJ45 1x2의 전기적 특성 |
| 트랜스포머 매개변수 | 매개변수 |
| 사양 | 권선비 |
| 1CT : 1CT ±2% (TP1-TP4) | 인덕턴스 (OCL) |
| ≥350 μH @100kHz, 100mV RMS | 삽입 손실 |
| 주파수 | 최대 손실 |
| 0.1–1 MHz | −1.1 dB |
| 1–65 MHz | −0.5 dB |
| 65–100 MHz | −0.8 dB |
| 100–125 MHz | −1.2 dB |
| 부품 | 2.2 V typ |
|---|---|
| −18 dB | 40–100 MHz |
| −12 + 20log(f/80MHz) dB | 노이즈 억제 |
| IEEE 802.3 절연 요구 사항 | CM-CM 거부율 |
|---|---|
| ≥ −30 dB (100kHz–100MHz) | CM-DM 거부율 |
| ≥ −35 dB (100kHz–100MHz) | 절연 |
| 매개변수 | 사양 |
| Hipot | 1500 Vrms |
| IEEE 802.3 절연 요구 사항 | 모든 단위는 이더넷 절연 표준 준수를 보장하기 위해 100% 생산 테스트를 거칩니다. |
|---|---|
| LED 전기적 특성 | LED 1 – 노란색 |
| 매개변수 | 값 |
| 부품 | 2.2 V typ |
|---|---|
| 590 nm typ | LED 2 – 녹색 / 주황색 |
| 색상 | 순방향 전압 |
| 부품 | 2.2 V typ |
|---|---|
| 565 nm | 주황색 |
| 2.0 V typ | 610 nm |
0826-1X2T-23-F RJ45 데이터시트0826-1X2T-23-F 데이터시트 - 회로도0826-1X2T-23-F 데이터시트 - 권장 PCB 풋프린트
| 부품 | 재질 |
|---|---|
| 접점 도금 | PBT 열가소성 수지 |
| 30 μin 경질 금 | UL94-V0 |
| 구리 합금 | 접점 도금 | 30 μin 경질 금 |
|---|---|---|
| 차폐 | 니켈 도금 구리 합금 | 와이어 |
| 주석 도금 구리선 (0.018") | 0826-1X2T-23-F 기가비트 MagJack에 대한 FAQ | 1. 기가비트 MagJack이란 무엇인가요? |
| 4. 작동 온도 범위는 어떻게 되나요? | 이 커넥터는 0°C ~ +70°C의 작동 온도를 위해 설계되었으며, 상업용 네트워킹 장비에 적합합니다. |
|---|---|
