제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 100B-1003X
문서: LP1188NLE.pdf
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.25
포장 세부 사항: T&R
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 5kk/월
Module: |
100B-1003X |
Type: |
Ethernet Transformers |
Grade: |
Mil-Aero Grade |
Number of Channels: |
1 |
Dimensions: |
12.95 × 6.98 × 6.22 mm |
Package: |
16-Pin SMT |
Temperature: |
-55°C to +125°C |
Module: |
100B-1003X |
Type: |
Ethernet Transformers |
Grade: |
Mil-Aero Grade |
Number of Channels: |
1 |
Dimensions: |
12.95 × 6.98 × 6.22 mm |
Package: |
16-Pin SMT |
Temperature: |
-55°C to +125°C |

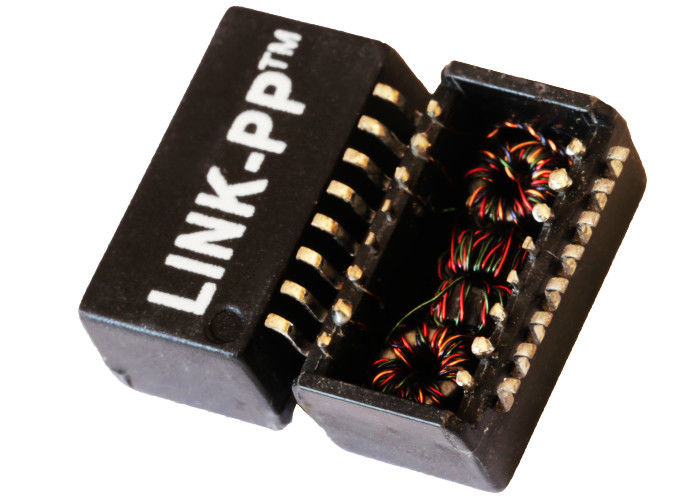

그만큼iNRCORE 100B-1003XMil-Aero 등급 단일 포트입니다.10/100Base-TX 고속 이더넷 개별 변압기 모듈16핀 표면 실장(SMT) 패키지(12.95 × 6.98 × 6.22mm)로 제공됩니다. 미션 크리티컬 신뢰성을 위해 설계된 이 제품은 극한의 작동 온도를 특징으로 합니다.-55°C ~ +125°C,1500Vrms유전체 내전압(DWV), 최소 개방 회로 인덕턴스(OCL)8mA DC 바이어스에서 350μH, 그리고MSL 3평가. 비행 및 방어 시스템에서 치명적인 주석 수염 성장을 제거하기 위해 기본 터미널 마감은 정품입니다.Sn63Pb37(주석/납)피크 리플로우 프로파일 저항은 다음과 같습니다.235°C. TX 및 RX 채널 모두 내부 채널을 통합합니다.초크 + 트랜스포머(C, T)토폴로지.
| 매개변수 | 빈도 | 100B-1003X 사양 | 공학적 중요성 |
| 데이터 전송 속도 | 베이스밴드 | 100Mbps(10/100Base-TX) | IEEE 802.3 규격 |
| 삽입 손실(최대) | 0.10, 30, 60, 80, 100MHz | 1.2dB | 전체 대역에 걸쳐 평탄하고 감쇠가 낮은 응답 |
| 반사 손실(최소) |
2MHz 30MHz 50MHz 60MHz 80MHz |
20dB 20dB 14dB 12dB 12dB |
정밀 100Ω 차동 임피던스 정합 |
| 누화(최소) |
16MHz 30MHz 60MHz 80MHz |
48dB 45dB 40dB 38dB |
TX와 RX 간의 우수한 채널 간 격리 |
| DM-CM 거부(최소) |
0.10MHz 30MHz 60MHz 100MHz |
45dB 40dB 35dB 35dB |
탁월한 공통 모드 EMI 잡음 감쇠 |
| 개방 회로 인덕턴스(OCL) | 100kHz, 0.1V | 최소 350μH(8mA DC 바이어스 사용) | DC 바이어스 조건에서 인덕턴스 유지 |
| 회전율 | TX 및 RX 채널 | 1CT:1CT(송신) / 1CT:1CT(수신) | 중앙 탭 대칭 권선 |
| 유전체 내성(DWV) | 60초 | 1500Vrms | 1차~2차 물리적 장벽 |
그만큼100B-1003X극한의 항공우주, 국방, 열악한 산업 환경 전반에 걸쳐 미션 크리티컬 네트워킹을 제공하도록 설계된 견고한 단일 포트 개별 이더넷 변압기 모듈입니다. 완벽하게 준수IEEE 802.3 10/100Base-TX표준에 따라 이 16핀 걸윙 표면 실장 모듈은 정밀 1CT:1CT 송신(TX) 및 수신(RX) 채널을 통합하고 있으며 각각은 내부 보호 장치로 보호됩니다.공통 모드 초크 및 변압기(C, T)단계.
표준 산업 온도로 제한된 상업용 자기와 달리 "X" 계층은 다음 온도에서 타협하지 않는 연속 작동 등급을 받았습니다.-55°C ~ +125°C. 모듈은 심한 기계적 충격, 지속적인 진동 및 열 순환을 견딜 수 있는 에폭시 캡슐화 패키지에 들어 있습니다. 항공우주 주석 수염 방지 규정(예: GEIA-STD-0005-2)을 충족하기 위해 기본 100B-1003X는 전용Sn63Pb37 공융 주석-납 마감, 비가압 항공 전자 공학 및 전술 전장 장비의 순주석 도금과 관련된 단락 위험을 완전히 완화합니다.
| 100B-1001FX | 100B-1001FXNL | 100B-1001FXNLT |
| 100B-1003 | 100B-1003NL | 100B-1003NLT |
| 100B-1003F | 100B-1003FNL | 100B-1003FNLT |
| 100B-1003X | 100B-1003XNL |
100B-1003XNLT |
| 부품 번호 | 온도 범위 | 터미널 마감 | RoHS 규제 | 포장 | 기본 애플리케이션 |
| 100B-1003X | -55°C ~ +125°C | Sn63Pb37 | 아니요 | 벌크(튜브/트레이) | 항공전자공학, 레이더, 전술방어시스템 |
| 100B-1003XT | -55°C ~ +125°C | Sn63Pb37 | 아니요 | 테이프 및 릴 | 자동화된 Mil-Aero SMT 조립 |
| 100B-1003XNL | -55°C ~ +125°C | 100% 무광택 주석 | 예 | 벌크(튜브/트레이) | RoHS 규정 또는 견고한 산업 프로그램 |
| 100B-1003XNLT | -55°C ~ +125°C | 100% 무광택 주석 | 예 | 테이프 및 릴 | 자동화된 RoHS 강화 제조 |
| 100B-1003 | -40°C ~ +85°C | Sn63Pb37 | 아니요 | 대부분 | 표준 산업용 견고한 애플리케이션 |
에이: "X" 버전은 다음의 확장된 온도 범위에서 검증되었습니다.-55°C ~ +125°C(100B-1003의 경우 -40°C ~ +85°C와 비교) 약간 더 높은 삽입 손실 등급(1.2dB)은 전체 온도 범위 180°C에 걸쳐 필요한 더 높은 열 저항과 코어 안정성 마진을 설명합니다.
에이: 순수 주석(>97% Sn) 전기도금은 시간이 지남에 따라 미세한 전도성 위스커가 자발적으로 성장하여 간헐적이거나 치명적인 상간 단락을 일으킬 수 있습니다. GEIA-STD-0005-2 및 방위 조달 규칙에 따라 Sn63Pb37은 주석 수염 성장을 방지하기 위해 엄격히 요구됩니다.
에이: 예. 임무에 중요한 항공 전자 공학 및 해군 시스템에서 플라스틱 RJ45 잭은 외부적으로 거의 사용되지 않습니다. 100B-1003X 개별 변압기는 PCB에 직접 장착되어 견고한 섀시 장착 원형 D38999 커넥터로 연결되기 전에 차동 라인을 필터링합니다.
