제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: TG1G-E001NYRL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.65
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
품목 번호: |
TG1G-E001NYRL |
범주: |
단일 포트 GigE 변압기 |
회전 비율: |
1CT : 1CT |
설치: |
표면 실장 |
차원: |
13.72mm L x 15.24mm |
키: |
6.35mm |
품목 번호: |
TG1G-E001NYRL |
범주: |
단일 포트 GigE 변압기 |
회전 비율: |
1CT : 1CT |
설치: |
표면 실장 |
차원: |
13.72mm L x 15.24mm |
키: |
6.35mm |

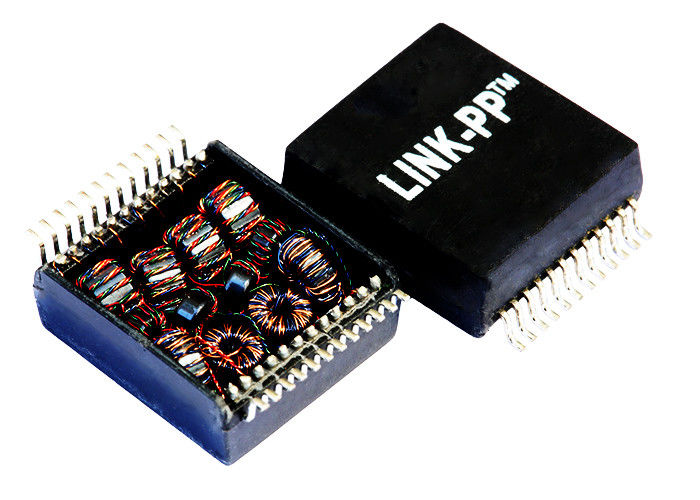

TG1G-E001NYRL고성능이다단일 포트 기가비트 이더넷 절연 변압기위해 설계된10/100/1000BASE-T 이더넷 인터페이스. 컴팩트한 것이 특징SMD-24 표면 실장 패키지,1CT:1CT 권선비,350μH OCL, 그리고1.5kV 절연 전압, 이 LAN 변압기는 산업 및 상업용 네트워킹 장비에 탁월한 신호 무결성, EMI 억제 및 장기적인 신뢰성을 제공합니다.
| TG1G-E001NYRL | 헤일로 트랜스포머 | 기가비트 LAN |
SMD 변압기 |
| 포트 수 | 응용 | 회전율 | 기준 |
| 듀얼 | 1G 이더넷 | 1:1 | IEEE 802.3 |
| 애플리케이션 | 작동 온도 | 장착 유형 | 유형 |
| 기가비트 인터페이스 | 0~70°C | 표면 실장 | 이더넷 변압기 |
| 핀 번호 | 인덕턴스 | 절연 전압 | 애플리케이션 |
| 핀 24개 | 350어어 | 1500Vrms | 기가비트 인터페이스 |
TG1G-E001NYRL은 고성능 LAN 인터페이스용으로 설계된 프리미엄급 단일 포트 기가비트 이더넷 절연 변압기입니다. 표면 실장 장치(SMD) 통합을 위해 설계된 이 견고한 절연 모듈은 기가비트 및 10/100 Base-TX 애플리케이션에 탁월한 신호 무결성과 신뢰성을 제공합니다.
열악한 환경을 견딜 수 있도록 제작된 TG1G-E001NYRL은 -40°C ~ +85°C의 넓은 산업 온도 범위에서 완벽하게 작동합니다. 표준 1CT:1CT 권선비, 엄격한 RoHS 준수 및 최대 1.5kV의 절연 전압을 갖춘 이 제품은 통신, 산업 자동화 및 엔터프라이즈 네트워킹 장비에 이상적인 네트워킹 구성 요소입니다.
*기가비트 지원:10/100/1000 Base-TX 네트워크 애플리케이션에 최적화되었습니다.
*산업용 등급 신뢰성:넓은 작동 온도 범위(-40°C ~ +85°C)는 극한 환경에서도 안정적인 작동을 보장합니다.
*탁월한 신호 무결성:350μH(100KHz, 0.1Vrms, 8mA DC 바이어스 기준)의 최소 개방 회로 인덕턴스(OCL)는 안정적인 데이터 전송과 IEEE 802.3 규정 준수를 보장합니다.
*높은 절연 보호:1.5kV 절연 전압은 민감한 IC와 장비를 전기 서지 및 접지 루프 문제로부터 보호합니다.
*최적화된 공간:컴팩트한 SMD-24 패키지 형식으로 자동화된 픽 앤 플레이스 조립이 가능해 제조 비용이 절감됩니다.
*환경 친화적인:RoHS 및 RoHS(7a)를 완벽하게 준수합니다.
| 기술 사양 | |
| 부품 번호 | TG1G-E001NYRL |
| 제품 유형 | LAN 절연 변압기/단일 포트 GigE 변압기 |
| 애플리케이션 | 기가비트 인터페이스, LAN 10/100 Base-TX |
| 종단/장착 | SMD/SMT(표면 실장) |
| 회전율(1차:2차) | 1CT : 1CT |
| 작동 온도 | -40°C ~ +85°C(산업용) |
| 절연 전압 | 1.5kV |
| 인덕턴스(OCL) | 최소 350μH (100KHz, 0.1Vrms, 8mA) |
| 주파수 범위 | 1MHz ~ 100MHz |
| 채널 수 | 듀얼 |
| 패키지/케이스 | SMD-24 |
| 크기(L x W x H) | 15.24mm x 13.72mm x 6.35mm(0.600" x 0.540" x 0.250") |
| 포장 | 튜브 |
| 환경 준수 | RoHS, RoHS(7a) |
| 반사 손실 성능 | |
| 1~40MHz | -18dB(최소) |
| 60MHz | -14dB(최소) |
| 80MHz | -12dB(최소) |
| 100MHz | -10dB(최소) |
TG1G-E001NYRL SMD 절연 모듈은 다용도성이 뛰어나며 다음을 포함하여 광범위한 B2B 및 산업용 애플리케이션에 적합합니다.
중요한 네트워크 인프라의 구성 요소를 소싱할 때는 패킷 손실을 최소화하고 장비 수명을 최대화하는 것이 무엇보다 중요합니다. TG1G-E001NYRL은 공통 모드 잡음을 효과적으로 필터링하고 강력한 전기 절연을 제공하여 네트워킹 하드웨어가 엄격한 산업 환경을 견디는 동시에 엄격한 IEEE 표준을 충족하도록 보장합니다.
| 부품 번호 | 부품 번호 | 부품 번호 |
|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL |
| TG1G-E001NYRL | LG01-0856N1LF | |
| TG1G-E001NZRL | TG42-1406P1RL | |
| FD12-104G1RL | TG1G-S012NZRL | |
| TG1G-S001NZRL | TG89-S020NXRL | |
| LG01-0506NLF |
