제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH163
모델 번호: J3006G21DNL
지불과 운송 용어
최소 주문 수량: 200 PC를
가격: 협상 가능
포장 세부 사항: 50 PC/쟁반, 24tray /carton/32 *30*31, 9 KG/1200pcs/carton
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
부품 번호: |
J3006G21DNL |
중국산: |
LPJ3094ABNL |
애플리케이션: |
10/100 Base-TX, AutomDix |
장착 유형: |
표면 실장 |
포트 구성: |
1×1 |
하이팟: |
1500V |
부품 번호: |
J3006G21DNL |
중국산: |
LPJ3094ABNL |
애플리케이션: |
10/100 Base-TX, AutomDix |
장착 유형: |
표면 실장 |
포트 구성: |
1×1 |
하이팟: |
1500V |

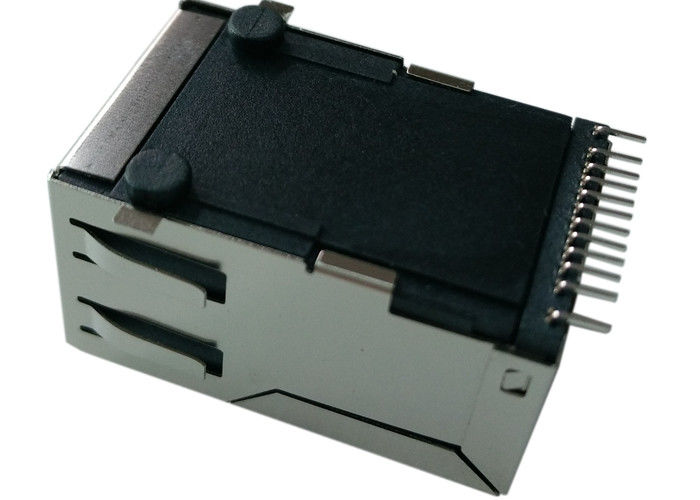

J3006G21DNL 펄스 잭 RJ45 MagJack 1x1 표면 마운트 커넥터10/100Base-TX 이더넷 애플리케이션을 위한 EMI 보호 및 1500Vrms 격리.
의J3006G21DNL 펄스 잭 RJ45 커넥터이1x1 통합 자석 RJ45 (MagJack)용으로 설계된10/100Base-TX 이더넷 네트워크 애플리케이션.
이건표면 장착 (SMT) RJ45 커넥터통합LAN 자기, EMI 보호 및 이중 LED콤팩트한 패키지로 구성하여 신뢰할 수 있는 이더넷 연결을 가능하게 하고 PCB 공간과 조립 복잡성을 줄입니다.
의J3006G21DNL지원자동 MDIX 기능,IEEE 802.3 이더넷 표준, 그리고 제공1500Vrms 격리, 라우터, 스위치 및 임베디드 이더넷 시스템과 같은 네트워크 장비에서 강력한 신호 무결성과 우수한 EMI 억제를 보장합니다.
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | J3006G21DNL |
| 커넥터 타입 | RJ45 매그 잭 |
| 포트 구성 | 1 × 1 |
| 이더넷 속도 | 10/100Base-TX |
| 장착형 | 표면 장착 (SMT) |
| 방향성 | 직각 (90°) |
| 탭 방향 | 위로 |
| LED | 녹색 / 노란색 |
| 보호 | EMI 손가락으로 보호 |
| PCB 위 높이 | 130.61mm |
| 원자력 | 4 |
| 작동 온도 | 0°C ~ +70°C |
| 매개 변수 | 사양 |
|---|---|
| 회전 비율 | 1CT:1CT (TX/RX) |
| 삽입 손실 | ≤ -1.0 dB (165 MHz) |
| 수익 손실 | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (60~80 MHz) | |
| 크로스 스톡 | ≥ -40 dB (110 MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60~100 MHz) | |
| 일반 모드 거부 | ≥ -30 dB (150 MHz) |
| ≥ -20 dB (50130 MHz) | |
| 격리 전압 | 1500 Vrms Min @ 60 Hz |
| 구성 요소 | 소재 |
|---|---|
| 주택 | 고온 열 플라스틱 |
| 발화성 | UL94-V0 |
| 방패 | 금속, 금속, 금속, 금속 |
| 접촉물질 | 광소 금속 |
| 접착장 | 금보다 니켈 |
| 접촉 두께 | 15μin 금 |
| 테스트 항목 | 사양 |
|---|---|
| 내구성 | 750 번 번식주기 |
| 짝짓기 힘 | ≤ 5파운드 (2.27kg) |
| 짝을 이루지 않는 힘 | ≤ 5파운드 (2.27kg) |
| 플러그 유지 | ≥ 20파운드 (9.07kg) |
| 매개 변수 | 사양 |
|---|---|
| 작동 온도 | 0°C ~ +70°C |
| 피크 역류 온도 | 245°C |
| RoHS 준수 | 네 |
| MSL 등급 | 레벨 1 |
의J3006G21DNL 펄스 잭 매그 잭주요 이더넷 및 규제 표준을 충족하도록 설계되었습니다.
의J3006G21DNL RJ45 MagJack 커넥터이더넷 네트워크 장비에 널리 사용되며, 다음을 포함합니다.
의J3006G21DNL제공콤팩트하고 비용 최적화된 SMT 대안높은 신호 성능과 EMI 보호를 유지하면서 더 큰 RJ45 연결 장치로 연결됩니다.
주요 장점은 다음과 같습니다.
A펄스 잭RJ45 커넥터 (RJ45 커넥터) 는 이더넷 자기 (트랜스포머 및 코먼 모드 스코크) 를 커넥터 하우징에 직접 통합하는 RJ45 커넥터이다. 이 디자인은 PCB 레이아웃을 단순화하고 EMI 성능을 향상시킵니다.
의J3006G21DNL지원10Base-T 및 100Base-TX 이더넷에 해당하는 애플리케이션IEEE 802.3 표준.
네, 이 커넥터는 이더넷 PHY 인터페이스를 지원하는자동 MDIX, 네트워크 장치 간의 자동 교차 탐지를 허용합니다.
융합된 자석은최소 1500Vrms 격리, 이더넷 안전 및 신호 무결성 요구 사항을 충족합니다.
