제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: ISO 9001,ISO 14001,UL,SGS,REACH168
모델 번호: LPJ19911ADNL
문서: LPJ19911ADNL.pdf
지불과 운송 용어
최소 주문 수량: 60pcs
가격: $0.75
포장 세부 사항: 60pcs/tray, 또는 권선 포장
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 5천만 PCS/월
호환 브랜드: |
워스 |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
~와 함께 |
EMl 탭: |
~와 함께 |
장착 유형: |
smt |
솔더 유형: |
리플로우 |
작동 온도 범위: |
-40°C ~ +85°C |
호환 브랜드: |
워스 |
포트 수: |
1X1 |
걸쇠: |
위로 |
데이터 속도: |
100base-t |
PoE: |
비 |
LED 옵션: |
~와 함께 |
EMl 탭: |
~와 함께 |
장착 유형: |
smt |
솔더 유형: |
리플로우 |
작동 온도 범위: |
-40°C ~ +85°C |

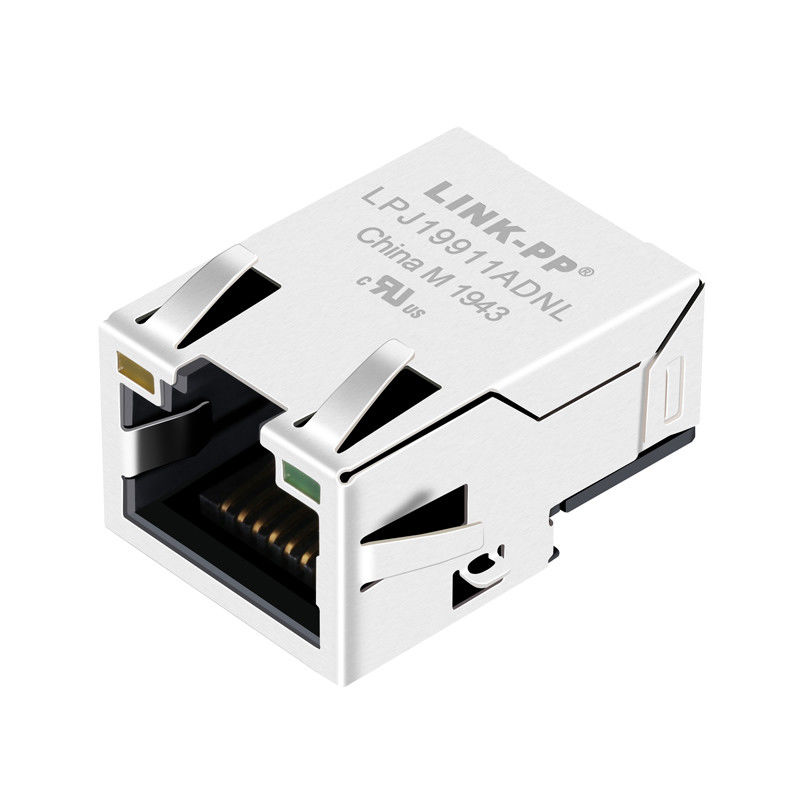

LPJ19911ADNL SMT RJ45, 통합 10/100BASE-T 자기 부품, EMI 스프링 핑거, LED 옵션, 리플로우 호환, -40~+85°C. 데이터시트 및 교차 참조.
LPJ19911ADNL은 내장된 10/100BASE-T 자기 부품 및 LED 표시등이 있는 로우 프로파일 단일 포트 SMT RJ45 커넥터입니다. 일반적인 고속 이더넷 절연 및 커플링 요구 사항을 충족하는 공통 모드 초크 및 변압기 권선(권선비 1CT:1CT)을 통합하며, EMI 스프링 핑거 쉴드 탭은 방사 방출을 줄이기 위한 섀시 접지 옵션을 제공합니다. 이 커넥터는 권장 IR 리플로우 프로파일을 사용한 SMT 리플로우 조립에 최적화되었으며, -40°C ~ +85°C의 작동 온도로 등급이 매겨져 있어 강력한 열 성능과 자동화된 생산이 필요한 산업, 통신 및 임베디드 네트워킹 애플리케이션에 적합합니다.EMI 차폐SMT / 리플로우 호환 — 최신 표면 실장 조립 라인용으로 설계되었습니다.EMI 제어 및 링크/활동 표시를 위한 EMI 스프링 핑거 / 쉴드 탭 및 LED 옵션.
| -40°C ~ +85°C | ≤ 6 분 |
|---|---|
| 예 (링크 / 활동) | EMI 차폐 |
| EMI 스프링 핑거 / EMI 탭 | 작동 온도 |
| -40°C ~ +85°C | 규정 준수 |
| RoHS 준수 | 2. 기계 치수 |
| 치수 | 크기 |
| 길이 | 21.60 ± 0.5 mm |
| 너비 | 15.6 mm |
| 높이 (전면) | 11.35 mm |
| 높이 (후면) | 8.9 mm |
| 3. 자기 / 전기 사양 (@ 25°C) | 매개변수 |
| 사양 | |
| 1CT : 1CT ±5% | 개방 회로 인덕턴스 (OCL) |
| 삽입 손실 | ≤ 1.2 dB (1–100 MHz) |
|---|---|
| 반환 손실* | 데이터시트 참조 (주파수 종속) |
| 누화 | ≤ -30 dB (1–100 MHz) |
| 공통 모드 제거 (CMR) | ≤ -30 dB (1–100 MHz) |
| 절연 (PHY 대 라인) | 1500 Vrms |
| -40°C ~ +85°C | ≤ 6 분 |
|---|---|
| 4. IR 리플로우 납땜 프로파일 (SMT) | 항목 |
| 사양 | 예열 온도 |
| 150 – 200 °C | 예열 시간 |
| 60 – 180 s | 유지 / 담금 온도 |
| 217 °C | 최고 온도 |
| 60 – 150 s | 최고 온도 |
| 250 °C (+0 / -5 °C) | 최고 온도에서의 시간 |
| 최대 5 s |
≤ 3 °C/s냉각 속도
| 총 리플로우 시간 | ≤ 6 분 |
|---|---|
| 6. 교차 참조 / 호환 부품 | 제조업체 |
| 호환 부품 번호 | Würth Elektronik |
| 7498011122AR | Würth Elektronik |
| 7498011122 | LPJ19911ADNL RJ45 커넥터 도면 |

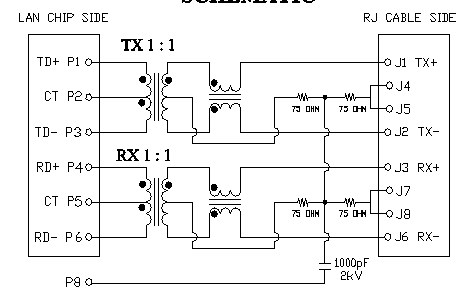

| LPJ19911ADNL 기계 도면 | LPJ19911ADNL 회로도 |
| LPJ19911ADNL 권장 PCB 레이아웃 | LPJ19911ADNL 10/100BASE-T SMT RJ45에 대한 FAQ |
| LPJ19911ADNL은 통합 10/100BASE-T 자기 부품, LED 상태, EMI 스프링 핑거(쉴드 탭) 및 SMT 리플로우 호환 풋프린트를 갖춘 단일 포트 SMT RJ45 커넥터입니다. 소비자, 산업 및 임베디드 PCB의 공간 절약형 LAN 인터페이스를 위해 설계되었으며, 안정적인 신호 무결성, 넓은 온도 작동(-40°C ~ +85°C) 및 자동 SMT 조립을 위해 설계되었습니다. | Q: 이 커넥터는 어떤 데이터 속도를 지원합니까? |
| A: 10/100BASE-T (고속 이더넷). 이 변형은 PoE용으로 등급이 매겨지지 않았습니다. | Q: 이 부품은 리플로우 호환됩니까? |
| A: 예 — SMT 리플로우 조립용으로 설계되었습니다. 제공된 IR 리플로우 프로파일을 따르고 조립업체와 함께 검증하십시오. | Q: 어떤 온도 범위에서 작동할 수 있습니까? |
| Q: 기계 도면과 풋프린트를 사용할 수 있습니까? | A: 예 — 제품 페이지의 공식 데이터시트/PDF 링크를 포함하고 사용 가능한 경우 다운로드 가능한 STEP/2D CAD 파일을 제공합니다. |
|---|---|
