제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: ISO9001,SGS,REACH,UL,RoHS

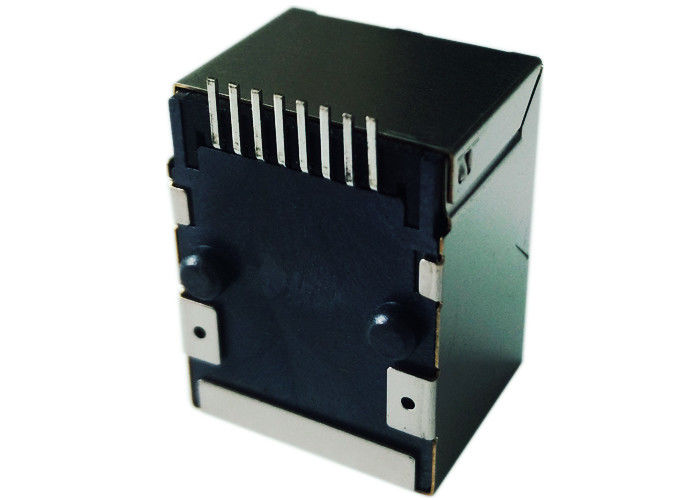

모델 번호: JX0C-0005NL
지불과 운송 용어
최소 주문 수량: 720
가격: Supportive
포장 세부 사항: 120pcs/reel, 6Reel=35*35*35cm=9KGS (720pcs) /Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 6000K/month
명세서: |
JX0C-0005NL |
부분 없음: |
LPJ19411DNL |
이더넷: |
1x 10/100Mbps |
장착: |
180 도 |
지시자: |
아무도 LEDs |
샘플: |
유효한 |
명세서: |
JX0C-0005NL |
부분 없음: |
LPJ19411DNL |
이더넷: |
1x 10/100Mbps |
장착: |
180 도 |
지시자: |
아무도 LEDs |
샘플: |
유효한 |
|
|
전기 명세 @25℃
1.Turns 비율 (±2%):
TX=1CT: 1CT RX=1CT: 1CT
2.OCL: 350uH 분
@100KHz, 0.1V의 8mA DC 편견
3.Insertion 손실:
1~100MHz: - 최대 1.0dB
4.Return 손실 (dB 분):
1~30MHz: - 16 30~60MHz: - 12
60~80MHz: - 10
5.Crosstalk (dB 분):
1~30MHz: - 40 30~60MHz: - 35
60~100MHz: - 30
6.CMR (dB 분):
1~50MHz: - 40 50~150MHz: - 30
7.Hipot: 1500V AC 6S 1mA
8.Operating 온도: -40℃~+85℃.
| 묘사를 시험하십시오 | SPEC | 1 | 2 | 3 | 4 | 5 | FREQ를 시험하십시오. | |||||||
| TX | RX | TX | RX | TX | RX | TX | RX | TX | RX | |||||
| OCL | 350uH 분 | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| 도십시오 비율 (±2%)를 | TX | 1CT: 1CT | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | --- | |
| RX | 1CT: 1CT | |||||||||||||
| 삽입 손실 | -1.0dB MAX | -0.23 | -0.22 | -0.21 | -0.20 | -0.28 | -0.22 | -0.23 | -0.24 | -0.27 | -0.22 | 1-65MHz | ||
| 복귀 손실 | -18dB 분 | -35.5 | -33.1 | -36.7 | -37.6 | -31.5 | -30.4 | -34.3 | -31.1 | -36.2 | -33.6 | 1-10MHz | ||
| -14dB 분 | -28.2 | -27.8 | -29.2 | -28.8 | -28.5 | -29.3 | -28.8 | -27.6 | -26.9 | -27.5 | 30MHz | |||
| -10dB 분 | -15.7 | -14.9 | -14.5 | -14.1 | -13.8 | -14.7 | -15.2 | -14.5 | -16.2 | -14.8 | 60-100MHz | |||
| 누화 | -35dB 분 | -42.4 | -40.7 | -38.1 | -40.4 | -38.6 | 1-60MHz | |||||||
| -30dB 분 | -36.4 | -34.0 | -33.6 | -37.1 | -33.9 | 60-100MHz | ||||||||
| 일반 형태 거절 | -20dB 분 | -38.1 | -35.6 | -39.5 | -37.1 | -37.1 | -33.7 | -36.7 | -38.3 | -33.6 | -35.8 | 1-130MHz | ||
| Hipot 고립 | 1500Vrms 분 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | 좋습니다 | PRI에 SEC | ||
