제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

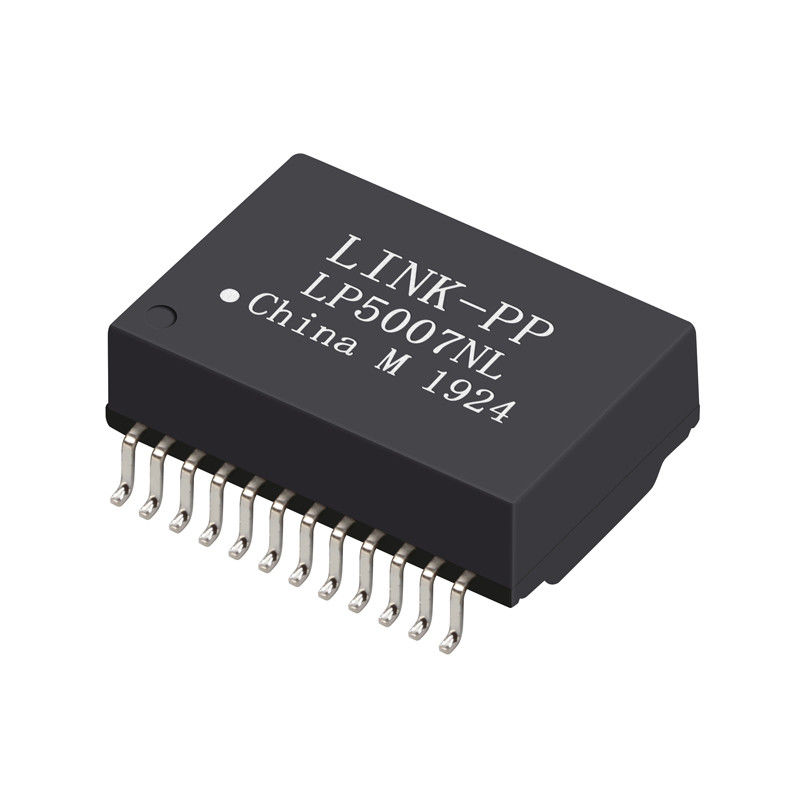

모델 번호: LP5007NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
항목: |
30FB-22NL |
교차하는 P.N: |
LP5007NL |
Pin: |
24의 핀 |
시리즈: |
단일 포트 그라이즈 트랜스 |
종료 작풍: |
SMD/SMT |
분리 전압 :: |
1500V |
샘플: |
자유 매매 제의 |
크로스부: |
30FB-22NL = LP5007NL |
생활사: |
20년 이상 |
항목: |
30FB-22NL |
교차하는 P.N: |
LP5007NL |
Pin: |
24의 핀 |
시리즈: |
단일 포트 그라이즈 트랜스 |
종료 작풍: |
SMD/SMT |
분리 전압 :: |
1500V |
샘플: |
자유 매매 제의 |
크로스부: |
30FB-22NL = LP5007NL |
생활사: |
20년 이상 |
전기 사양 @ 25 °C
인덕턴스 ........................... 350 µH min.
8mA DC 바이어스 @ 100KHz, 0.2V
누설 인덕턴스 ........... 0.50 µH max.
@ 100kHz, 0.2V
권선 커패시턴스 ........... 25pF typ.
@ 100kHz, 0.2V
DC 저항 ........................... 최대 0.90Ω
삽입 손실 ...........................0.3-100MHz
-1.1dB 최대
반사 손실(최소 dB)
0.3-30MHz ..................................................-18
40MHz ...........................................................-14.4
50MHz ...........................................................-13.1
60-80MHz ...........................................................-12
크로스 토크(최소 dB)
0.3-30MHz ..................................................-35
60-100MHz ..................................................-28
공통 모드 거부(최소 dB)
0.3-30MHz ...........................................-40
60MHz ...........................................................-35
80-100MHz ...........................................-30
회전율 ........................................... 1CT:1±5%
절연 Hi-Pot ....1500VAC 1mA 1초
작동 온도
.................................. -40°C ~ +85°C
|
제조업체 패키지 설명
|
ROHS 준수
|
|
REACH 준수
|
예
|
|
EU RoHS 준수
|
예
|
|
상태
|
20년 이상 활동
|
|
변압기 유형
|
데이터콤 변압기
|
|
신청
|
랜;10/100/1000 BASE-T;이더넷
|
|
절연 전압
|
1500.0V
|
|
LINK-PP 크로스
|
LP5007NL 시리즈 등가 크로스
|
|
파일 사용 가능
|
데이터시트 / PDF , 3D Step / IGS
|
|
제조사 시리즈
|
PT61020EL 크로스 핀-핀 아날로그
|
|
장착 기능
|
표면 실장
|
|
기능의 수
|
4
|
|
작동 온도-최소
|
-40.0 셀
|
|
작동 온도-최대
|
85.0 셀
|
|
포장 방법
|
테이프 및 릴 350pcs/릴
|
|
물리적 치수
|
L17.62XB12.2XH6.0(mm)
|
|
1차 인덕턴스
|
350.0μH
|
|
터미널 마감
|
주석
|
|
회전율(Np:Ns)
|
1CT:1;1CT:1
|
|
신장
|
6.0mm
|
|
길이
|
17.62mm
|
|
폭
|
12.2mm
|
|
추가 기능
|
높이 치수에는 터미널도 포함됩니다.
|
