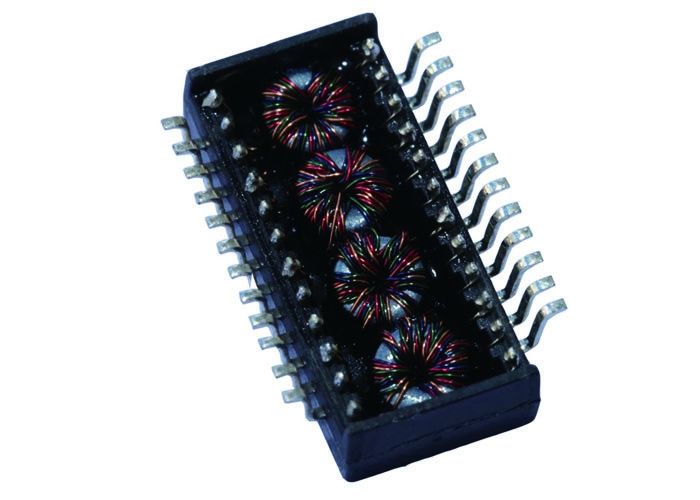

제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: L22H002-L
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
항목: |
L22H002-L |
포트: |
1 |
인터페이스: |
5G 기초 T |
다리: |
24 |
대안: |
L22H002-L=>LPxxxNL |
측정: |
L13.60xB15.00xH6.25 (mm) |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
항목: |
L22H002-L |
포트: |
1 |
인터페이스: |
5G 기초 T |
다리: |
24 |
대안: |
L22H002-L=>LPxxxNL |
측정: |
L13.60xB15.00xH6.25 (mm) |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세:
1 이더네트 5G 기초 T를 위해 디자인해, 가득 차있는 단 하나 항구 신청.
2개의 지원 종류 6 더 중대한 케이블의 4개 쌍.
고립과 낮은 일반적인 형태 방출을 위한 3개의 케이블 공용영역.
4 720mA에 의하여 균형을 잡은 현재를 가진 IEEE 802.3를 만나는 것을 디자인했습니다.
RoHS&Halogen를 가진 5 수락은 필요조건을 해방합니다.
6 운영하고 저장 온도
작용 온도: 0°C에 +70°C
저장 온도: -25°C에 +105°C
7 수분 민감성 수준 (MSL): 2a
신청:
1개의 프레임 그래버
2개의 컴퓨터 단말기
3개의 컴퓨터 어미판
(산업) 4개의 작업대 및 워크스테이션
| 부품 번호 | L22H002-L |
| 회전 비율 (Np: Ns) | 1:1; 1:1 |
| 고도 (mm) | 6.25 |
| 길이 (mm) | 13.60 |
| 폭 (mm) | 15.00 |
| 고분고분한 도달 | 그렇습니다 |
| 고분고분한 EU RoHS | 그렇습니다 |
| 변압기 유형 | 자료 통신 변압기 |
| 설치 특징 | SMD |
| 신청 | 다목적 |
1.Electrical 명세 @25℃
유형: 균형 저역 100Ω 임피던스
2.Insertion 손실
최대 1-50MHZ -0.5 dB
최대 50-125MHZ -1.0 dB
최대 125-300MHZ -2.0 dB
3.Return 손실
1-50MHz -20 dB Minload 100Ω
50-200MHz -20+8*log (Freq MHz/50MHz) dB 최소한도 짐 100Ω
200-300MHz -15+30*log (Freq MHz/200MHz) dB 최소한도 짐 100Ω
Diff 변환 (REF)에 4.Reflected CM
1MHZ -30 dB 분
50MHZ -30 dB 분
100MHZ -27 dB 분
200MHZ -24 dB 분
300MHZ -22 dB 분
DM 변환 (REF)에 5.CM
1-50MHZ -35 dB 분
125MHZ -30 dB 분
200MHZ -27 dB 분
300MHZ -24 dB 분
CM 변환 (REF)에 6.Reflected Diff
1-10MHZ -48 dB 분
10-300MHZ -48+19*log (Freq MHz/10MHz) dB 분
CM 묽게함 (REF)에 7.CM
1-200MHZ -25 dB 분
200-300MHZ -20 dB 분
8.Cross 대화 (REF)
1-125MHZ -30 dB 분
125-200MHZ -25 dB 분
200-300MHZ -25 dB 분
9.Inductance
@ 100KHz, 0.1V의 8mA DC 편견 160uHMin
10.HiPot 시험
@ 1500년 Vrms
11.Turns 비율
@ 1:1±5%
