제품 상세정보
원래 장소: 중국

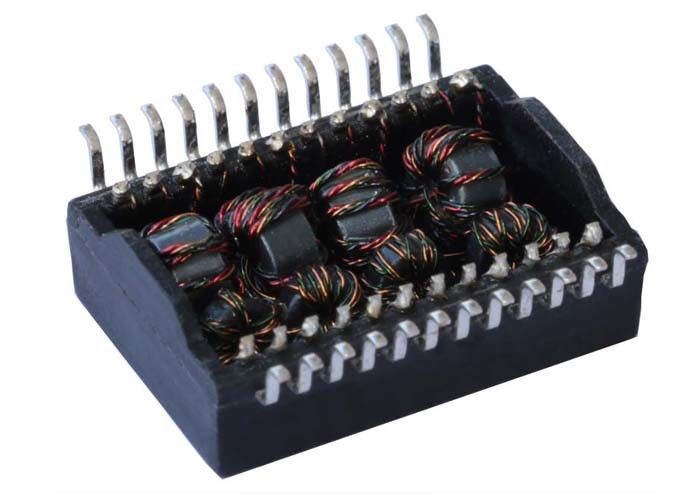

브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: L22N010-0
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
항목: |
L22N010-0 |
인터페이스: |
2.5G~5G 기초 T |
상응 하는: |
L22N010-0=>LPxxxNL |
다리: |
24 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet |
응용 프로그램: |
무선 제품 EPON/GPON |
장착: |
smd |
샘플: |
무료 |
항목: |
L22N010-0 |
인터페이스: |
2.5G~5G 기초 T |
상응 하는: |
L22N010-0=>LPxxxNL |
다리: |
24 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet |
응용 프로그램: |
무선 제품 EPON/GPON |
장착: |
smd |
샘플: |
무료 |
| 핀 L22N010-0에 Pin | |||
| 시리즈 | 변압기 | 고분고분한 도달: | 그렇습니다 |
| 부품 번호: | L22N010-0 | 고분고분한 EU RoHS: | 그렇습니다 |
| 제조자 | LINK-PP | 고분고분한 중국 RoHS: | 그렇습니다 |
| 속도: | 2.5G~5G 기초 T | 기능의 수: | 1 |
| 포장: | SMD | 회전 비율 (Np: Ns) | 1:1; 1:1 |
| PIN | 24 | 상태: | 활동 |
신청:
1개의 엄밀하 가동 가능한 PCB 회의
2개의 인간 기계 공용영역
3장의 CPU 카드 및 단위
4개의 전시 여과기 및 영화
1.Electrical 명세 @25℃
유형: 균형 저역 100Ω 임피던스
2.Insertion 손실
1-50MHZ ................. - 최대 0.5 dB
최대 50-125MHZ ............. - 1.0 dB
최대 125-300MHZ ........... - 2.0 dB
3.Return 손실
1-50MHz ................. - 20 dB Minload 100Ω
50-200MHz ............. - 20+8*log (Freq MHz/50MHz) dB 최소한도 짐 100Ω
200-300MHz ........... - 15+30*log (Freq MHz/200MHz) dB 최소한도 짐 100Ω
Diff 변환 (REF)에 4.Reflected CM
1MHZ ...................... - 30 dB 분
50MHZ .................... - 30 dB 분
100MHZ .................. - 27 dB 분
200MHZ .................. - 24의 dB 분
300MHZ .................. - 22 dB 분
DM 변환 (REF)에 5.CM
1-50MHZ ................ - 35 dB 분
125MHZ ................. - 30 dB 분
200MHZ ................. - 27 dB 분
300MHZ ................. - 24의 dB 분
CM 변환 (REF)에 6.Reflected Diff
1-10MHZ ................ - 48 dB 분
10-300MHZ ............ - 48+19*log (Freq MHz/10MHz) dB 분
CM 묽게함 (REF)에 7.CM
1-200MHZ .............. - 25 dB 분
200-300MHZ .......... - 20 dB 분
8.Cross 대화 (REF)
1-125MHZ .............. - 30 dB 분
125-200MHZ .......... - 25 dB 분
200-300MHZ .......... - 25 dB 분
9.Inductance
@ 100KHz, 0.1V의 8mA DC 편견 160uHMin
10.HiPot 시험
@ 1500년 Vrms
11.Turns 비율
@ 1:1±5%
