제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: HY911130AE
문서: LPJG0806FBNL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.05-$1.28
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 4500K-PCS/Month
포트 수: |
1x1 포트 |
걸쇠: |
아래에 |
데이터 속도: |
1000베이스 T |
LED 색상: |
녹색 / 노랑색 |
물결 용접기 끝 온도: |
최대 260°C |
웨이브 솔더 팁 온도 시간: |
최대 5초 |
부품 번호: |
HY911130AE |
장착 스타일: |
스루홀(THT), 직각 |
포트 수: |
1x1 포트 |
걸쇠: |
아래에 |
데이터 속도: |
1000베이스 T |
LED 색상: |
녹색 / 노랑색 |
물결 용접기 끝 온도: |
최대 260°C |
웨이브 솔더 팁 온도 시간: |
최대 5초 |
부품 번호: |
HY911130AE |
장착 스타일: |
스루홀(THT), 직각 |

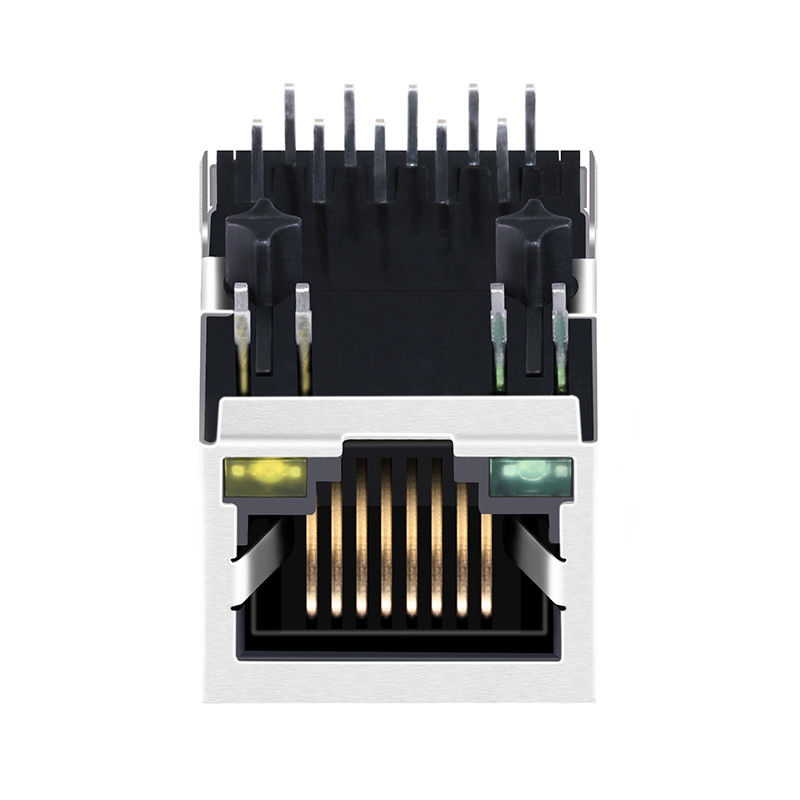

HY911130AE는 최신 통신 장비에 강력하고 고속의 네트워크 연결을 제공하도록 설계된 프리미엄 기가비트 RJ45 자기 잭입니다. 이 단일 포트 1x1 MagJack는 이더넷 자기 부품을 RJ45 커넥터에 통합하여 PCB 공간을 줄이고 네트워크 인터페이스 설계를 단순화합니다.
10/100/1000Base-T 이더넷 애플리케이션을 지원하는 이 RJ45 커넥터는 통합 변압기 모듈, 녹색/노란색 LED 표시등 및 탭 다운 측면 진입 PCB 장착 설계를 특징으로 합니다. 이더넷 스위치, 라우터, 산업용 컨트롤러, 네트워크 인터페이스 카드 및 임베디드 통신 장치에 적합합니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | RJ45 자기 잭 |
| LINK-PP 부품 번호 | LPJG0806FBNL |
| 호환 모델 | HY911130AE |
| 커넥터 유형 | 통합 자기 부품이 있는 RJ45 잭 |
| 포트 구성 | 단일 포트 1x1 |
| 이더넷 속도 | 10/100/1000 Base-T |
| 위치 수 | 10P8C |
| 장착 유형 | 스루 홀 |
| PCB 장착 스타일 | 직각 / 측면 진입 |
| LED 표시등 | 녹색 / 노란색 |
| 차폐 | EMI 차폐 탭 없음 |
| 래치 위치 | 탭 다운 |
| 온도 범위 | 0°C ~ +70°C |
| PCB 재질 | FR4 |
| 접점 도금 | 금 6u"/15u"/30u" |
| 권선비 RX/TX | 1CT:1CT |
| PoE 지원 | 비 PoE |
| 애플리케이션 | 이더넷 LAN |
| 항목 | 값 |
|---|---|
| 포트 유형 | 1x1 RJ45 |
| 방향 | 직각 |
| 장착 | PCB 스루 홀 |
| 길이 | 21.30mm |
| 너비 | 15.90mm |
| 높이 | 13.40mm |
| LED 색상 | 녹색 / 노란색 |
1. 권선비(±2%)
1CT:1CT
3. HIPOT:1500Vrms 최소
4. 삽입 손실:
-1.0dB 최대 @ 1.0MHz ~ 65MHz
5. 반환 손실:
-20dB 최소 @ 1MHz ~ 10MHz
-16dB 최소 @ 10MHz ~ 30MHz
-12dB 최소 @ 30MHz ~ 60MHz
-10dB 최소 @ 60MHz ~ 100MHz
6. 누화:
-40dB 최소 @ 1MHz ~ 30MHz
-35dB 최소 @ 30MHz ~ 60MHz
-30dB 최소 @ 60MHz ~ 100MHz
7. 공통 모드 제거:
-30dB 최소 @1MHz ~ 50MHz
-20dB 최소 @50MHz ~ 150MHz
8. 작동 온도: 0°C ~ 70°C.
HY911130AE RJ45 자기 잭은 매우 다재다능합니다. 다음을 포함한 다양한 네트워킹 애플리케이션에 선택되는 커넥터입니다:
- 기가비트 이더넷 스위치 및 라우터
- 서버 마더보드 및 네트워크 인터페이스 카드(NIC)
- 산업용 PC(IPC) 및 자동화 컨트롤러
- 스마트 홈 게이트웨이 및 IoT 허브
- 셋톱 박스 및 스마트 TV
LED가 있는 HY911130AE 호환 1000Base-T RJ45 커넥터를 찾고 계십니까?LINK-PP에 문의하십시오:
