제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 000-7421-30
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
000-7421-30 |
십자가 Rf: |
000-7421-30 => LP41640NL |
측정: |
12.7x7.15x6.20mm |
장착: |
smd |
이더넷: |
1x100Base-Tx |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세서: |
000-7421-30 |
십자가 Rf: |
000-7421-30 => LP41640NL |
측정: |
12.7x7.15x6.20mm |
장착: |
smd |
이더넷: |
1x100Base-Tx |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
|
|
| 명세 | 000-7421-30 |
| 고분고분한 도달 | 그렇습니다 |
| 고분고분한 EU RoHS | 그렇습니다 |
| 교차하는 양립한 | LP41640NL |

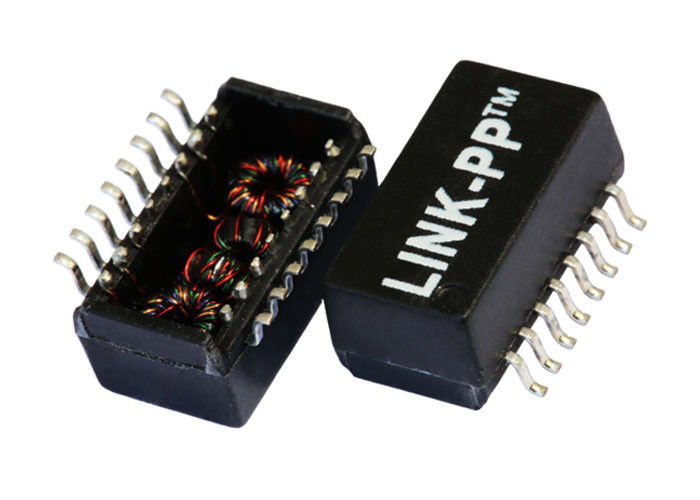

| 변압기 유형 | 자료 통신 변압기 |
| 신청 | 다목적 |
| 승인 | UL |
| 삽입 손실 | 1.0 dB |
| 고립 전압 | 1500.0 V |
| 설치 특징 | 지상 산 |
| 작동 빈도 분 | 100.0 kHz |
| 빈도 최대 운영하기 | 125000.0 kHz |
| 작동 온도 분 | 0.0 Cel |
| 온도 최대 운영하기 | 70.0 Cel |
| 1 차적인 유도자 | 350 |
| 회전 비율 (Np: Ns) | 1:1; 1:1 |
| 고도 (mm) | 6.20 mm |
| 길이 (mm) | 12.70 mm |
| 폭 (mm) | 7.15 mm |
전기 명세 @25℃
1.Turns 비율 (±2%):
(1-3): (16:14) =1:1
(6-8): (11-9) =1:1
2.Inductance OCL: 350uH 분
@100KHz, 0.1Vrms, 8mADC
3.Dielectic 등급:
1 분 동안 1500VAC
4.Insertion 손실:
1-100MHz: - 최대 1.2dB
5.Return 손실 (dB 분):
1-30MHz: - 16
30-40MHz: - 14
40-50MHz: - 13
50-80MHz: - 12
6.Crosstalk:
1-100MHz: - 35dB 분
7.DCMR:
1-100MHz: - 35dB 분
350mADC를 취급하고 802.3af를 만나는 8.Designed
9.Operating 온도 편차: 0~70℃
