제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: XRJD-S-21-8-8-5
지불과 운송 용어
최소 주문 수량: 50/500/1000/60K
가격: $0.11-$14
포장 세부 사항: 쟁반
배달 시간: 3 일 이내에 재고선
지불 조건: TT,NET30/60/90 일
공급 능력: 180K/Month
부품 번호: |
XRJD-S-21-8-8-5 |
포트: |
2x1 여성 |
자기학: |
없이 |
주도의: |
녹색 / 녹색 |
설치: |
측면 진입 (직각) |
십자가: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
부품 번호: |
XRJD-S-21-8-8-5 |
포트: |
2x1 여성 |
자기학: |
없이 |
주도의: |
녹색 / 녹색 |
설치: |
측면 진입 (직각) |
십자가: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

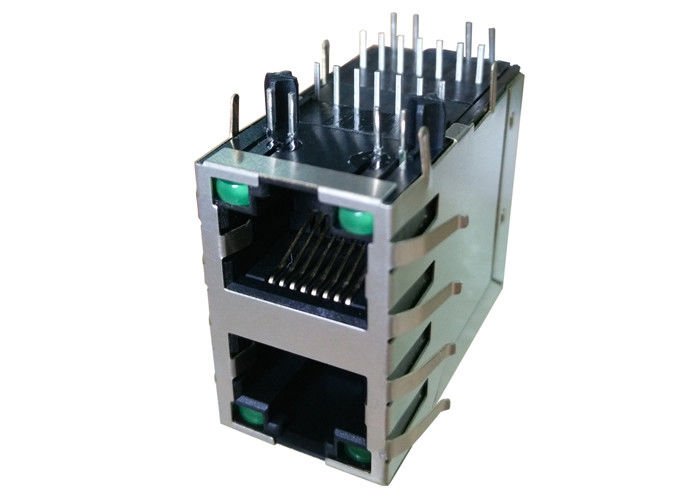

XRJD-S-21-8-8-5 통합 마그네틱이 없는 2x1 스택형 RJ45 커넥터. 외부 마그네틱, 컴팩트한 PCB 설계 및 높은 EMI 성능이 필요한 기가비트 이더넷 애플리케이션에 이상적입니다.
XRJD-S-21-8-8-5 마그네틱 없는 스택형 RJ45 커넥터는 IEEE 802.3ab 표준을 준수하여 안정적인 기가비트 네트워크 성능을 보장합니다. 2x1 스택형 포트 구성으로 설계된 이 커넥터는 우수한 전기적 및 기계적 성능을 유지하면서 고밀도 PCB 레이아웃을 가능하게 합니다. 통합 마그네틱 RJ45 잭과 달리 이 모델은 엔지니어가 외부 마그네틱 회로를 사용하여 PHY 레이아웃, EMI 제어 및 신호 무결성을 최적화할 수 있도록 하여 산업 네트워킹, 통신 장비 및 임베디드 시스템에 이상적입니다.주요 특징포트 구성: 2x1 스택형 RJ45커넥터 유형: 통합 마그네틱 없는 RJ45 커넥터애플리케이션: 기가비트 이더넷 (1000Base-T)장착 유형:
PCB 스루홀 (웨이브 솔더 호환)작동 온도: -40°C ~ +85°CXRJD-S-21-8-8-5 RJ45 2x1 사양1. 전기 사양
| 통합 마그네틱 없는 RJ45 커넥터를 선택하는 이유? | 1. 설계 유연성 |
|---|---|
| 하우징 재질 | PBT UL94V-0 |
| 접점 재질 | 인청동 (C51000) |
| 접점 도금 | 니켈 위에 금 플래시 |
| 차폐 재질 | 니켈 도금 황동 |
| 결합력 | ≤ 2.2 kgf |
| 통합 마그네틱 없는 RJ45 커넥터를 선택하는 이유? | 1. 설계 유연성 |
|---|---|
| ≥ 750 사이클 | 3. 환경 사양 |
| 매개변수 | 사양 |
| 작동 온도 | -40°C ~ +85°C |
| 보관 온도 | -40°C ~ +85°C |
| 습도 | < 70% RH |
| 납땜 | 웨이브 솔더 250°C / 5초 |
| 인증 | UL (파일 번호 E484635), RoHS 준수 |
| 통합 마그네틱 없는 RJ45 커넥터를 선택하는 이유? | 1. 설계 유연성 |
|---|---|
| 외부 마그네틱 사용 시: | 더 쉬운 PHY 최적화 |
| 맞춤형 필터링 및 EMI 억제 | 더 쉬운 PHY 최적화 |
| 2. 열 관리 | 마그네틱 분리로 열 집중 감소 |
| 전반적인 시스템 신뢰성 향상 | 3. 비용 최적화 |
| 고부하 생산 시 커넥터 비용 절감 | 마그네틱 공급업체 선택의 유연성 |
마그네틱 있음
| 맞춤형 시스템 | 플러그 앤 플레이 설계 | |
|---|---|---|
