제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LMJ2058811001CNL(LPJ1011ABNL)
지불과 운송 용어
최소 주문 수량: 50/500/1000
가격: Supportive
포장 세부 사항: 쟁반, 테이프 & 권선
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000K/month
종류: |
RJ45 통합 자기 커넥터(ICM) |
커넥터 핀아웃 레이아웃: |
8P8C |
잠금 장치: |
상단 래치 |
속도: |
10/100 기본적 TX |
전기적 장착: |
THT |
적용: |
허브, PC 카드, 스위치, 라우터, PC 메인보드 |
종류: |
RJ45 통합 자기 커넥터(ICM) |
커넥터 핀아웃 레이아웃: |
8P8C |
잠금 장치: |
상단 래치 |
속도: |
10/100 기본적 TX |
전기적 장착: |
THT |
적용: |
허브, PC 카드, 스위치, 라우터, PC 메인보드 |
| 전반적인 설명 |
RJ45 커넥터 10/100 베이스-T 통합 자석 |
|---|---|
| TR (@100KHz, 0.1V) | TX =1CT:1CT ± 3% RX =1CT:1CT ± 3% |
| OCL (@100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC 60초 동안 PINS (P7, P6, P8) TO (J3, J6) = 1500VAC 60초 동안 |
| 삽입 손실 | -1.0dB MAX @1.0MHz그쪽65MHz |
| 회수 손실 | -20dB미니1MHz에서 10MHz -16dB MIN @10MHz ~ 30MHz -12dB미니@30MHz그쪽60MHz -10dB MIN @0MHz그쪽100MHz |
| 크로스 토크 | -40dB MIN @1MHz그쪽30MHz -35dB미니@30MHz그쪽60MHz -30dB MIN @60MHz그쪽100MHz |
| 일반에 대한 일반 방식의 거부 | -30dB미니@1MHz ~ 50MHz -20dB미니@50MHz ~ 150MHz |
| 용기장치 | 1000pF ± 25% 2KV |
| 저항력 | 750HMS ± 20% |
| 코일의 저항 | 10.80HMS MAX, 0.250HMS MIN |
| 왼쪽 LED 컬러 | 녹색 |
| 오른쪽 LED 색상 | 노란색 |
| 작동 온도 | 0-70°C |
가장 높은 산업 표준을 충족하도록 설계된 마그네틱스 시리즈와 함께 LINK-PP RJ45를 탐험하십시오. 우리의 마그네틱 RJ45 잭은 우수한 전기 성능을 제공하고 IEEE802를 충족합니다.3개의 사양과 350uH 최소 OCL 8mA 비아스 전류LINK-PP RJ45 커넥터에 대한 신뢰는 전기 성능, EMI 억제, 온도 탄력성 및 프리미엄 재료 구성에서 우수합니다.

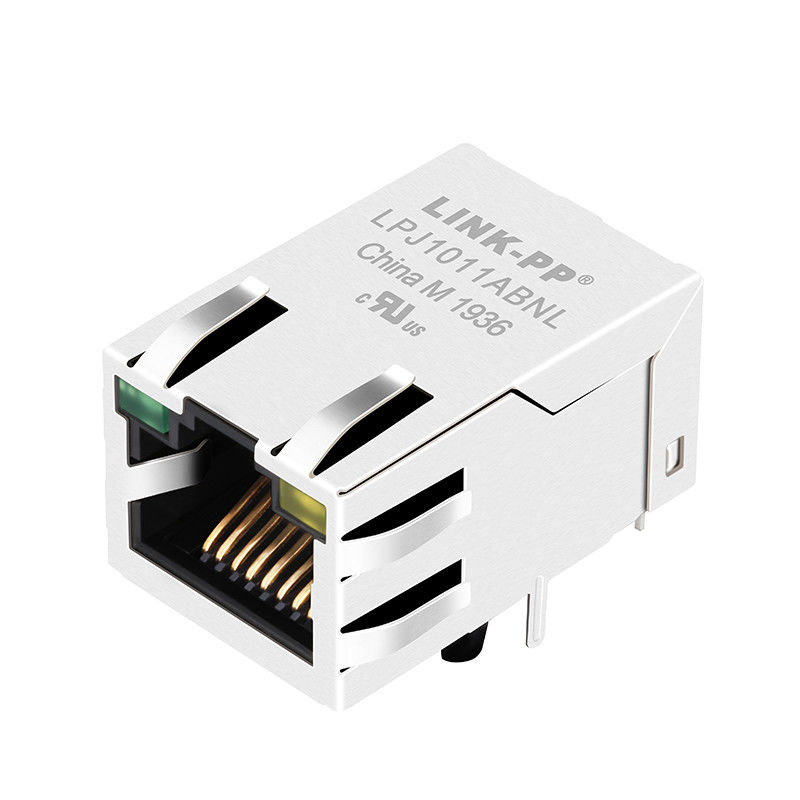

고성능 LMJ2058811001CNL (LPJ1011ABNL) 는 최적의 신호 무결성을 위해 최대 EMI 억제를 제공합니다.
통합 자석 연결 장치는 다양한 환경 조건에서 높은 온도 적응성과 신뢰성을 가지고 있습니다. 저장 온도 범위는 -25 ° C ~ + 85 ° C입니다.작동 온도 범위는 0°C ~ +70°C.
프리미엄 소재 사양:
1. 방패: 고품질의 0.2mm 두께의 청동으로 만들어졌습니다. LMJ2058811001CNL 싱글 포트 RJ45 커넥터는 내구성 및 전도성을 향상시키기 위해 니켈 접착을 갖추고 있습니다.
2가옥: 가옥은 30%의 유리섬유 함유량을 가진 PBT (폴리 부틸렌 테레프탈레이트) 로 만들어졌으며 UL94V-0 방화 억제 표준을 충족합니다.
3접촉: 접촉은 0.35mm 두께의 광소 청동으로 구성되어 있으며 우수한 전기 성능과 부식 저항을 보장하기 위해 선택적으로 금으로 칠합니다.
