제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP1121NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
LP1121NL |
P/N: |
LP1121NL |
이더넷: |
1x 10/100Mbps |
비율: |
1CT: 1.414CT, 1CT: 1CT |
측정: |
12.7x9.30x6.20mm |
샘플: |
유효한 |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세서: |
LP1121NL |
P/N: |
LP1121NL |
이더넷: |
1x 10/100Mbps |
비율: |
1CT: 1.414CT, 1CT: 1CT |
측정: |
12.7x9.30x6.20mm |
샘플: |
유효한 |
Archivi disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

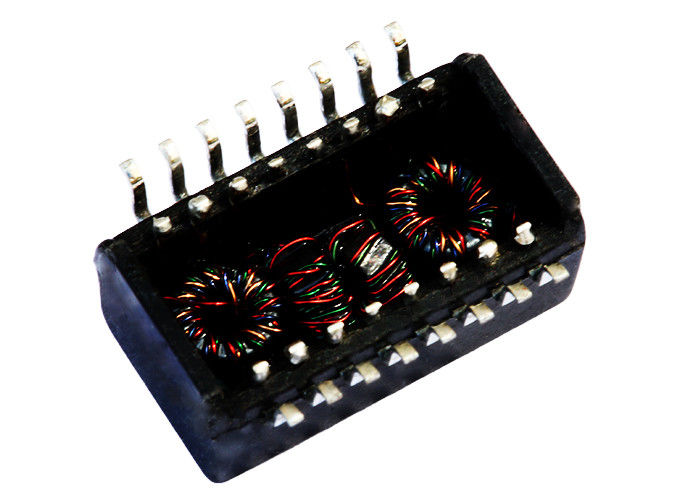

| 10/100의 기초 - T 단 하나 항구 변압기 단위, SMD, Rohs | |
| LINK-PP 부품 번호 | LP1121NL |
| TDK 부품 번호 | TLA-6T121LF |
| 속도 | 10/100BASE-T |
| 항구의 수 | 단 하나 |
| 신청 - 랜 | 이더네트 (비 PoE) |
| 포장 | SMD |
| 온도 | 0에서 70 |
| AutomDX | 그렇습니다 |
| 코멘트 | NL 버전과 같 |
| 윤곽 RX | T, C, S |
| 윤곽 TX | T, C, S |
| 건축 | 열린 구조 |
| 항구 당 핵심 | 4 |
| 항구의 수 | 단 하나 |
| 포장 고도 (인치) | 0.234 |
| 포장 고도 (mm) | 5.95 |
| 포장 길이 (인치) | 0.5 |
| 포장 길이 (mm) | 12.7 |
| 포장 폭 (인치) | 0.366 |
| 포장 폭 (mm) | 9.30 |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
전기 명세 @25℃
1.OCL: 350uH 분
@100KHz, 0.1Vrms, 비스듬히 8mADC
2.Turns 비율:
TX=1CT∶1.414CT RX=1CT∶1CT
3.Insertion 손실:
0.1-100MHz: - 1.1dB MAX
4.Return 손실 (dB TYP):
30MHz: - 18 60MHz: - 12
80MHz: - 11.5
5.Crosstalk (dB TYP):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (dB TYP):
30MHz: - 42 50MHz: - 37
100MHz: - 30
7.Hipot: 1500Vrms 분
8.Operating 온도: 0℃~70℃.
