제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: TS8121CLF
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN: |
TS8121C LF |
크로스: |
LP1188NL |
자료 비율: |
10/100Base-T |
항구: |
싱글 |
POE: |
없이 |
장착: |
SMT |
PN: |
TS8121C LF |
크로스: |
LP1188NL |
자료 비율: |
10/100Base-T |
항구: |
싱글 |
POE: |
없이 |
장착: |
SMT |

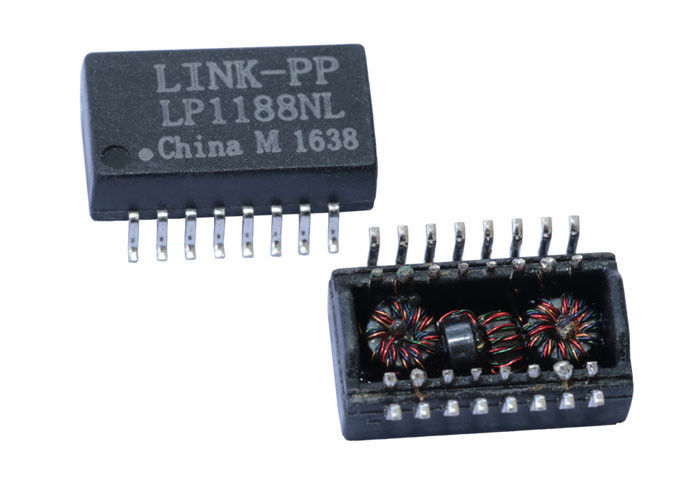

| 단일 포트, 10/100 BASE-T 이더넷 전원 변압기 모듈, SMT, Rohs | |
| LINK-PP 부품 번호 | LP1188NL |
| Pulse 부품 번호 | TS8121C LF |
| 속도 | 10/100 BASE-T |
| 포트 수 | SINGLE |
| 응용 분야 - LAN | ETHERNET (NoN PoE) |
| 패키지 | SMD |
| 온도 | -40 ~ + 85 |
| AutomDX | 예 |
| 설명 | NL 버전과 동일 |
| 구성 RX | C,T |
| 구성 TX | C,T |
| 구조 | OPEN FRAME |
| 포트당 코어 수 | 16 |
| 포트 수 | SINGLE |
| 패키지 높이(인치) | 0.244 |
| 패키지 높이(mm) | 6.20 |
| 패키지 길이(인치) | 0.366 |
| 패키지 길이(mm) | 9.30 |
| 패키지 너비(인치) | 0.451 |
| 패키지 너비(mm) | 11.45 |
| 권선비 RX | 1CT:1CT |
| 권선비 TX | 1CT:1CT |
| 매개변수 | 조건 | 최소 | 일반 | 단위 |
|---|---|---|---|---|
| 권선비 | TX/RX | 1CT:1CT | - | - |
| OCL (개방 회로 인덕턴스) |
100kHz, 0.1Vrms, 8mA DC 바이어스 | 350 | - | μH |
| 삽입 손실 | 0.1–100MHz | - | -1.1 | dB |
| 반사 손실 | 30MHz | - | -20 | dB |
| 60MHz | - | -14 | dB | |
| 80MHz | - | -11.5 | dB | |
| 누화 | 30MHz | - | -45 | dB |
| 60MHz | - | -40 | dB | |
| 100MHz | - | -35 | dB | |
| DCMR (공통 모드 제거) |
30MHz | - | -42 | dB |
| 50MHz | - | -37 | dB | |
| 100MHz | - | -33 | dB | |
| Hipot (절연 내력) |
AC 전압 | 1500 | - | Vrms |
| 작동 온도 | 주변 온도 범위 | -40 | +85 | °C |
