제품 상세정보
원래 장소: 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: HR911157C
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.05-$1.28
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 3~5일
지불 조건: TT,NET30/60/90 일
공급 능력: 4200K-PCS/Month
제품 종류: |
HR911157C 8P8C RJ45 커넥터 |
항구의 수: |
1X1 |
속도: |
10BASE-T, 100BASE-tx |
래치 배향: |
아래로 |
장착형: |
구멍을 통해 (tht) |
LED 옵션: |
녹색 / 노랑색 |
제품 종류: |
HR911157C 8P8C RJ45 커넥터 |
항구의 수: |
1X1 |
속도: |
10BASE-T, 100BASE-tx |
래치 배향: |
아래로 |
장착형: |
구멍을 통해 (tht) |
LED 옵션: |
녹색 / 노랑색 |

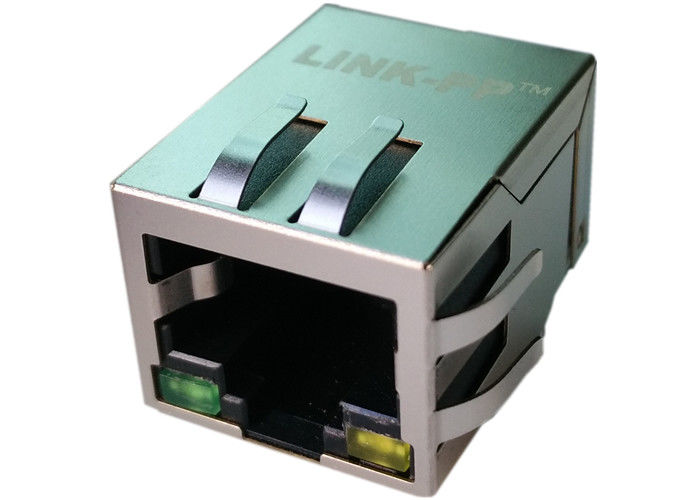

LPJ0017GENL는 LINK-PP 국제 기술 회사에서 제조한 통합 10/100 베이스-T 자석으로 단일 포트 8P8C RJ45 커넥터입니다.이 커넥터는 이더넷 신호 조건화 및 격리 위해 필요한 통합 된 자기 구성 요소 (트랜스포머) 와 물리적 RJ45 잭을 결합합니다.이중 LED 표시기 (녹색 및 노란색) 를 갖추고 있으며 SOHO (작은 사무실 / 홈 오피스) 장치, LAN-on-Motherboard 구현, 허브,그리고 스위치.
통합 자기 설계는 별도의 트랜스포머 구성 요소의 필요성을 제거하고 구성 요소 수를 줄이고 PCB 레이아웃을 단순화하며 귀중한 보드 공간을 절약함으로써 장점을 제공합니다.이것은 LPJ0017GENL을 이더넷 연결이 필요한 공간 제한 설계에 효율적인 솔루션으로 만듭니다..
|
단일 포트 RJ45 커넥터 10/100 베이스-T 통합 자석, 녹색/노란 LED, 탭 다운, RoHS |
|
|
LINK-PP 부품 번호 |
LPJ0017GENL |
|
부문 번호 |
HR911157C |
|
애플리케이션 LAN |
에더넷 (ETHERNET) |
|
AutomDX |
네 |
|
Bst 회로 |
네 |
|
구성 RX |
T,C |
|
구성 TX |
T,C |
|
접촉 부합 부위 플래팅 |
금 6'/15'/30' |
|
항구별 코어 |
4 |
|
다이오드 |
다이오드 가 없습니다. |
|
LED 옵션 |
녹색/노란색 |
|
잠그고 |
탭 다운 |
|
항구 수 |
1X1 |
|
PCB |
FR4 |
|
PCB 마운트 각도 |
사이드 엔트리 |
|
PCB 유지 포스트 |
T POST |
|
패키지 높이 (인치) |
0.531 |
|
패키지 높이 (mm) |
13.50 |
|
패키지 길이 (인치) |
0.839 |
|
패키지 길이 (mm) |
21.30 |
|
패키지 너비 (인치) |
0.630 |
|
패키지 너비 (mm) |
16.00 |
|
핀 타입 |
3 군인 |
|
RoHS 준수 |
YES-RoHS-5 납과 용접기 면제 |
|
검색 |
네 |
|
보호기 EMI 탭 |
함께 |
|
속도 |
10/100 BASE-T |
|
온도 |
0 ~ 70°C |
|
변수 비율 RX |
1CT:1CT |
|
회전 비율 TX |
1CT:1CT |
LPJ0017GENL는 10/100 베이스-T 이더넷 애플리케이션에 최적화되어 있습니다. 트랜스포머 회전 비율은 전송 및 수신 쌍 모두에서 1:1로 정확하게 유지됩니다.격리 장벽을 가로질러 신호 무결성을 보장합니다.. 1차 인덕텐스는 100MHz에서 최소 350μH로 지정되어 있으며 0.1V 8mA DC 편향으로 이더넷 애플리케이션에서 신호 품질을 유지하는 데 충분합니다.
커넥터는 주요 전기 매개 변수에서 우수한 성능을 보여줍니다. 삽입 손실은 0.3-100 MHz에서 최대 -1.0dB로 제한됩니다.10/100 이더넷에서 사용되는 주파수 범위에서 신호 강도가 유지되도록 하는 것회귀 손실 사양은 주파수 대역에 따라 다릅니다. (1-30 MHz에서 -18dB, 40 MHz에서 -16dB, 50 MHz에서 -14dB, 60-80 MHz에서 -12dB), 신호 반사량이 최소화되도록 보장합니다.데이터 오류를 줄이는.
신호 쌍 사이의 교류는 30MHz에서 -45dB에서 100MHz에서 -35dB까지의 사양으로 잘 제어되며 우수한 채널 분리를 제공합니다.일반적인 모드 거부율은 30MHz에서 -35dB에서 100MHz에서 -25dB까지, 효과적으로 전자기 간섭을 줄입니다. 격리 1500Vrms (hipot 테스트) 로 지정되어 전압 급증에 대한 강력한 보호를 제공하고 다양한 응용 분야에서 안전을 보장합니다.
에LINK-PP, 우리는 현대 네트워크 요구에 맞춘 고성능 RJ45 솔루션을 전문으로 합니다:
