제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 30F-51NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$2.2 can be negotiable
포장 세부 사항: T&R
배달 시간: 1-2 주
지불 조건: TT,NET30/60/90 일
공급 능력: 5KK/월
항구의 수: |
단일 포트 |
패키지: |
SMD |
아니오 고정하세요: |
24개 핀 |
시리즈: |
단일 포트 GigE 변압기 |
표본: |
무료 제공 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet |
항구의 수: |
단일 포트 |
패키지: |
SMD |
아니오 고정하세요: |
24개 핀 |
시리즈: |
단일 포트 GigE 변압기 |
표본: |
무료 제공 |
파일: |
PDF/3D/ISG/Stp/Step/Datasheet |
|

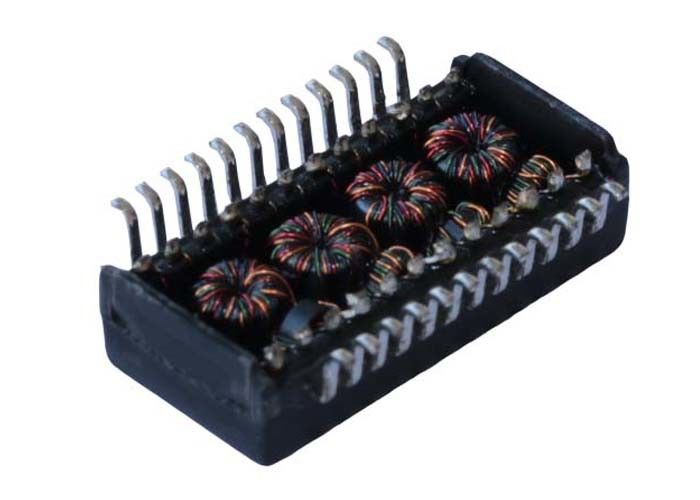

LINK-PP 부품 번호 |
LP82440ANL |
|
속도 |
1000 BASE-T |
|
항구 수 |
싱글 |
|
적용 |
LAN 이더넷 |
|
패키지 |
SMD |
|
PIN번호 |
24 |
|
온도 |
-40부터 + 85 |
|
패키지 높이 (mm) |
4.00 |
|
패키지 길이 (mm) |
15.1 |
|
패키지 너비 (mm) |
10.0 |
참고:
1기가 비트 트랜시버를 위해 설계
2. IEEE 802.3af / ANSI X3.263 컴플라이언트 성능
3. 350mA 전류 용량
4최대 역류 온도는 250°C, 5초입니다.
5. 마그네틱스, 기가 비트 PHY를 위해 설계 백플레인에서 사용
6RoHS 부분에는 NL 후자를 추가합니다.
6UL 인증: 파일 번호 E484635
전기 사양 @25°C
1회전 비율: 1CT:1CT ±5%
2OCL: 350uH 미니 @ 100KHz, 100mV, 8mADC 편차
3삽입 손실:
1-100MHz: -1.0dB MAX
4반환 손실 (dB MIN @ 100Ω):
1-30MHz: -18
40MHz: -14.4
50MHz: -13.1
60~80MHz: -12
100MHz: -10
5교차 음성 (dB MIN):
30MHz: 45
60MHz -40
100MHz -35
6DCMR: (dB MIN):
30MHz: -43
60MHz -35
100MHz: -30
7- 1500Vrms MIN
8작동 온도: -40°C ~ +85°C
