제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: JXD2-0015NL
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 선택 과목
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
부품번호: |
JXD2-0015NL |
데이터 속도: |
10/100/1000BASE-T |
1차 권선 인덕턴스: |
≥350μH(100kHz에서) |
격리: |
≥2250VDC |
LED: |
왼쪽(노란색), 오른쪽(녹색) |
패키지 너비: |
16.00mm(16.00mm) |
패키지 길이: |
16.82mm |
패키지 높이: |
16.90mm |
부품번호: |
JXD2-0015NL |
데이터 속도: |
10/100/1000BASE-T |
1차 권선 인덕턴스: |
≥350μH(100kHz에서) |
격리: |
≥2250VDC |
LED: |
왼쪽(노란색), 오른쪽(녹색) |
패키지 너비: |
16.00mm(16.00mm) |
패키지 길이: |
16.82mm |
패키지 높이: |
16.90mm |

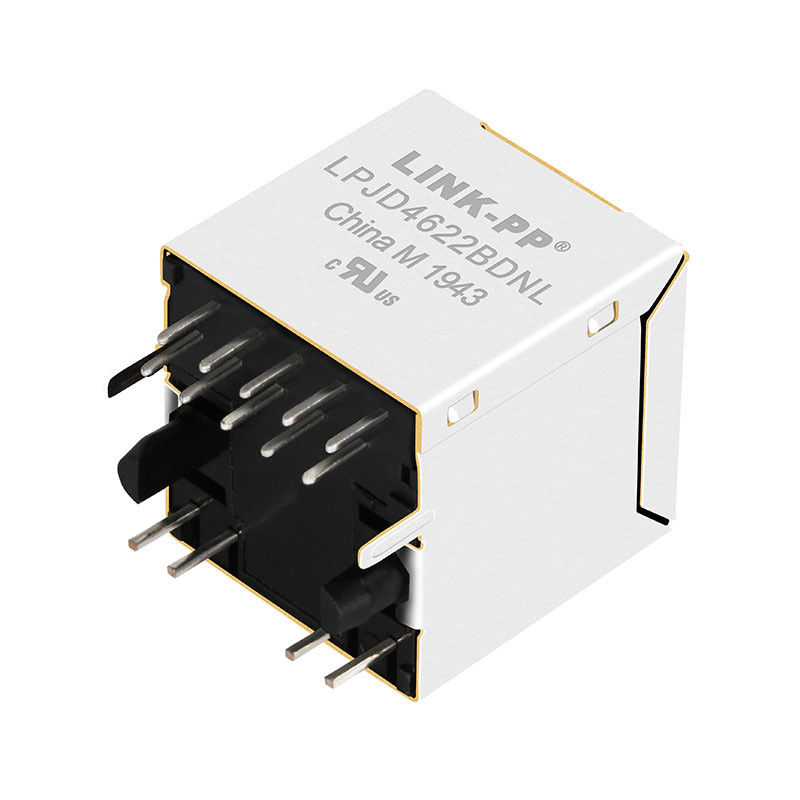

JXD2-0015NL 수직 RJ45 커넥터 (LPJD4622BDNL) 는 공간 제한된 상단 엔트리 PCB 애플리케이션을 위해 설계된 프리미엄 고성능 네트워크 인터페이스입니다. 강력한 네트워킹을 위해 설계되었습니다.이 1-포트 (1x1) 투어홀 (THT) 잭은 AutoMDIX 기능을 가진 10/100/1000 베이스-T 속도를 지원하기 위해 기가 비트 자석을 통합합니다.
까다로운 환경에 견딜 수 있도록 제작된 JXD2-0015NL는 산업용 작동 온도 범위 **-40°C ~ +85°C **, 우수한 30 마이크로 인치 금 접착그리고 중용 구리 보호산업용 라우터, IoT 게이트웨이, 임베디드 메인보드 및 통신 장비에 이상적인 선택입니다.
| 카테고리 | 매개 변수 | 사양 |
|---|---|---|
| 기계적 및 물리적 특성 | 부문 번호 | JXD2-0015NL |
| 패키지 / 장착 | 뚫린 구멍 기술 (THT), 최상위 | |
| 크기 (W × L × H) | 160.00 mm × 16.82 mm × 16.90 mm | |
| 주택 재료 | 열탄화, UL94 V-0 불 retardant | |
| 방패 재료 | 금속, 금속, 금속, 금속 | |
| 접촉물질 | 광소 금속 | |
| 접착장 | 선택적인 금장, 30μm | |
| 항구 수 | 1 × 1 | |
| PoE 등급 | 비 PoE | |
| 전기 및 자기 특성 | 이더넷 표준 | 10/100/1000Base-T, 자동 MDIX |
| 회전 비율 (@100kHz) | 11 ± 5% (모든 네 쌍) | |
| 1차 인덕턴스 (OCL) | ≥350μH @100kHz, 0.1V, 8mA DC 편차 | |
| DC 저항 | ≤1.2 Ω | |
| 삽입 손실 | 100MHz: ≤ -1.0dB 100MHz 125MHz: ≤ -1.2dB | |
| 수익 손실 | 1·40MHz: ≥-16dB40·60MHz: ≥-12dB60·80MHz: ≥-10dB80·100MHz: ≥-8dB | |
| 크로스 토크 (1100MHz) | ≥ -30dB | |
| 일반 모드 저하 (1100MHz) | ≥ -30dB | |
| 격리 전압 | 2250VDC (PHY 선 사이드에서 선 사이드) | |
| LED 사양 | 왼쪽 LED (J8쪽) | 노란색 |
| 파장 | 590nm | |
| 전압 | 2.1V 타입 / 2.5V 최대 | |
| 오른쪽 LED (J1쪽) | 녹색 | |
| 파장 | 565nm | |
| 전압 | 2.2V 타입 / 2.4V 최대 | |
| 시험 상태 | 20mA 전류 | |
| 환경 및 용접 한계 | 작동 온도 | -40°C ~ +85°C |
| 저장 온도 | -40°C ~ +85°C | |
| 추천 된 물결 용접 | 최고 섭씨 260도, 최대 10초 | |
| 준수 및 표준 | RoHS 준수 | 네 (RoHS-5) |
| 커넥터 표준 | FCC Part 68을 준수하는 RJ45 잭 | |
| 권장 설치 | 제안된 패널 절단 | ≥16.35mm (W) × ≥17.20mm (H) |
| PCB 레이아웃 | 방패 탭과 뚜렷한 공간으로 구멍을 통과 |
이 수직 RJ45 커넥터는 공간 제한된 이더넷 애플리케이션에 이상적입니다. 전형적인 사용은 미니 스위치, 라우터, IP 카메라,액세스 포인트, 그리고 내장 네트워크 모듈. 상단 입구 디자인은 좁은 장막과 견고한 보드에서 케이블 라우팅을 단순화합니다.통합 된 자기 및 보호 장치가 높은 신호 품질과 EMI 성능을 보장하는 동안그것은 서버, 라우터 및 산업 제어 하드웨어에서 기가비트 이더넷에 대한 전문적이고 신뢰할 수있는 인터페이스를 제공합니다.
수직 RJ45 커넥터 (top-entry RJ45 jack) 는 공간이 제한되어 이더넷 케이블이 위에서 연결되는 PCB 애플리케이션을 위해 설계되었습니다.이 단일 포트 잭은 이더넷 자석을 통합합니다.1 트랜스포머) 와 상태 표시를 위한 이중 LED, IEEE 802.3 10/100/1000Base-T (기가비트 이더넷) 네트워크를 지원한다. 이 커넥터는 컴팩트 라우터, 스위치, 액세스 포인트,그리고 산업용 컨트롤러에서 보드 영역이 제한되어 있지만 수직 클리어먼트가 있습니다.아래 예제에서는 상단 입구 지향을 가진 전형적인 수직 8P8C RJ45 커넥터를 보여줍니다.
JXD2-0015NL는 10/100/1000Base-T 이더넷 애플리케이션을 위해 설계된 통합 자석과 함께 단일 포트 수직 RJ45 커넥터입니다. 일반적으로 라우터, 스위치,산업용 컨트롤러, 액세스 포인트, 내장 네트워크 장비.
네, 이 커넥터는1000Base-T 기가비트 이더넷또한 10/100Base-T 후퇴 호환 애플리케이션에도 적합합니다.
네, JXD2-0015NL에는 내장된 자기 부품이 포함되어 있습니다. PCB 디자인을 단순화하고 신호 무결성을 향상시키고 이더넷 격리 요구 사항을 지원합니다.
이 방법은뚫린 구멍 기술 (THT)a와수직 상단 입구오리엔테이션, 그것은 케이블이 PCB 위에서 연결되는 컴팩트 디자인에 좋은 선택입니다.
그래요, 커넥터는10/100/1000Auto-MDIX와 함께 베이스-T, 네트워크 포트를 자동으로 직선 또는 크로스오버 케이블 연결을 조정하는 데 도움이됩니다.
이 커넥터에는듀얼 LED: aJ8쪽에 있는 노란색 LED그리고J1 쪽에 있는 녹색 LED이 LED는 일반적으로 링크 및 활동 표시를 위해 사용됩니다.
아니, 이 제품은비 PoE, 그래서 이더넷 전력 애플리케이션을 위한 것이 아닙니다.
작동 온도 범위는-40°C ~ +85°C산업 및 상업용 환경에 적합합니다.
접촉 결합 영역은30마이크로인치 금, 이는 전도성 및 장기 접촉 신뢰성을 향상시키는 데 도움이됩니다.
그래, 그래RoHS 준수납 함량이 제한된 제조에 대한 환경 요구 사항을 충족합니다.
연결 장치16.00 mm (W) × 16.82 mm (L) × 16.90 mm (H), 공간을 의식하는 PCB 레이아웃을 위해 충분히 컴팩트합니다.
일반적으로 이더넷을 지원하는 PCB에 설치되며수직 RJ45 포트, 자기 및 LED 표시기가 통합되어 있습니다., 특히 네트워크 및 산업 장비에서.
