제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: ARJM12A2-805-BA-EW2
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.5-$3.5
포장 세부 사항: 쟁반
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 180K/Month
부품 번호: |
ARJM12A2-805-BA-EW2 |
대량 생산: |
LPJxxxxxNL |
커넥터 유형: |
RJ45 |
애플 리케이션: |
2.5G 기초 T |
설치 유형: |
구멍을 통해서 |
차폐: |
보호하는, EMI 손가락 |
부품 번호: |
ARJM12A2-805-BA-EW2 |
대량 생산: |
LPJxxxxxNL |
커넥터 유형: |
RJ45 |
애플 리케이션: |
2.5G 기초 T |
설치 유형: |
구멍을 통해서 |
차폐: |
보호하는, EMI 손가락 |
모형 디자인: RM5-1SSA9V1F
1 네트워크 인터페이스 카드 신청을 위해 디자인해.
2 IEEE802.3u 요구에 응하는 것을 디자인했습니다.
3 랜 ICmanufactures에 의해 사용되는 모든 회전 비율에서 유효한.
PCB에 androute를 두는 4 가장 간단한 자석 성분.
PCB 공간을 극소화하는 5 Conserves.
6Magnetics Rj45
7 Rj45 통합 자기학
선택 8 LED, 선택 EMI 손가락

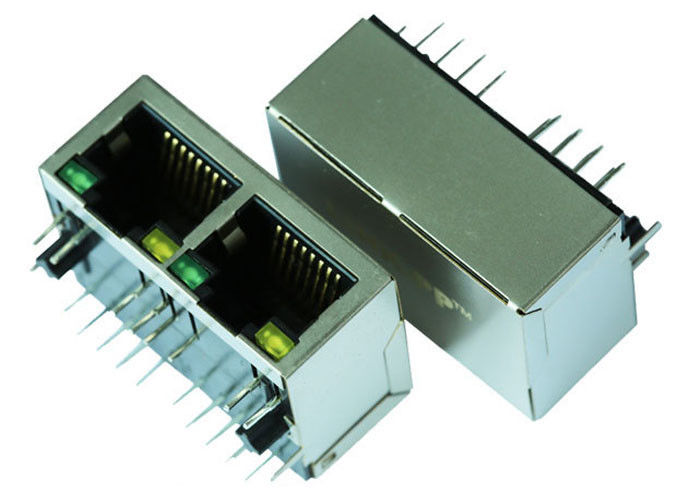

| 2.5G 기초 T를 가진 1x2 항구 8P8C RJ45 잭 연결관은 자기학, 황색/녹색 LED의 탭을, RoHS 아래로 통합했습니다 | |
| LINK-PP 부품 번호 | LPJGxxxxNL |
| Abracon LLC 부품 번호 | ARJM12A2-805-BA-EW2 |
| 신청 랜 | 이더네트 (비 PoE) |
| AutomDX | 그렇습니다 |
| Bst 회로 | 그렇습니다 |
| 윤곽 RX | T, C |
| 윤곽 TX | T, C |
| 접촉 짝지어주는 지역 도금 | 금 6u”/15u”/30u” |
| 항구 당 핵심 | 8 |
| 다이오드 | 다이오드 없음 |
| LED 선택권 | LEDs 노란/녹색 |
| 래치 | 아래로 탭 |
| 항구의 수 | 1X2 |
| PCB | FR4 |
| PCB 산 각 | 옆 입장 |
| 포스트를 유지하는 PCB | T 포스트 |
| 포장 고도 (인치) | 0.535 |
| 포장 고도 (mm) | 13.60 |
| 포장 길이 (인치) | 0.839 |
| 포장 길이 (mm) | 21.30 |
| 포장 폭 (인치) | 1.230 |
| 포장 폭 (mm) | 31.24 |
| Pin 유형 | THT 땜납 |
| 고분고분한 RoHS | 땜납 공제대상에 있는 지도를 가진 YES-RoHS-5 |
| 수색 | 그렇습니다 |
| 방패 EMI 탭 | 없이 |
| 속도 | 2.5G 기초 T |
| 온도 | -40°C ~ 85°C |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
묘사
1. 제품 유형 특징:
1) 제품 유형 = 연결관
2) 잭 유형 = RJ45
3) 단면도 = 기준
4) PCB 설치 오리엔테이션 = 측 입장 (정각)
2. 기계적인 부착:
1) 잭 윤곽 = 2 x 4
3. 전기 특성:
1) 보호하는 = 그렇습니다
4. 종료 관련 특징:
1) EMI 손가락 - 바닥 = 바깥쪽으로
2) 종료 방법 = 땜납
5. 몸 관련 특징:
1) 항구 윤곽 = 다
2) EMI 손가락 - 바깥쪽으로에 정상 그리고 측 =
3) 래치 오리엔테이션 = 기준 - 아래로 래치
4) PCB 꼬리 길이
6. 접촉 관련 특징:
1) 사전 로드하는 = 그렇습니다
2) 구멍을 통해서 접촉 종료 유형 =
7. 관련 특징 유숙:
1) 연결관 작풍 = 잭
8. 업계 표준:
1) RoHS/ELV 수락 = 고분고분한 RoHS, 고분고분한 ELV
2) 240°C에 가능한 무연 땜납 과정 = 파 땜납,
260°C에 가능한 파 땜납, 265°C에 가능한 파 땜납
선택 썰물 납땜;
3) RoHS/ELV 수락 역사는 = 항상 고분고분했던 RoHS이었습니다
9. ID 표하기:
1) 좌 LED 색깔 (위치 #1) = 녹색/황색 - 250 옴 저항기
2) 적당한 LED 색깔 (위치 #2) = 녹색, 황색 - 250 옴 저항기
10. 사용법을 위한 조건:
1)는에 = 인쇄 회로 기판 적용합니다
2) 환경 조건 = 사무실/전제
3) 작용 온도 (°C) = 0 - 70
11.Hipot:
1500Vrms 분
터미널 사용자를 위한 신청
지원 애플리케이션에 ADSL 전산 통신기와 같은 랜에 어미판 디자인했습니다. 허브 PC 카드, 스위치, 대패, PC Mainboard, SDH, PDH의 IP 전화, xDSL 전산 통신기, 외침 센터 해결책, 복잡한 셋톱박스, VOIP 출입구 체제, 경계 게이트웨이 프로토콜, 빠른 이더네트 스위치와 같은 네트워킹 그리고 통신 장비…
경쟁 이점
1x4 rj-45 랜 항구
경험 18 년 생산,
2600 직원,
100% 시험
가동 가능한 배달 시간
주요 고객
디자인하십시오 티타늄, 인텔, 삼성의 가자미, Jabil, Flextronics, Cypress, Freescale, EKF를 위해 .......
EMS 신청
붙박이 가동 가능한 PCB 회의; 엄밀하 가동 가능한 PCB 회의; 마이크로 전자 공학, 플립칩; 마이크로 전자 공학, 칩 선내에; 광전자 공학 회의; RF/무선 회의; 구멍 회의를 통해서; 지상 산 회의; 체계 회의; 인쇄 회로 기판 회의
